液位報警器電路

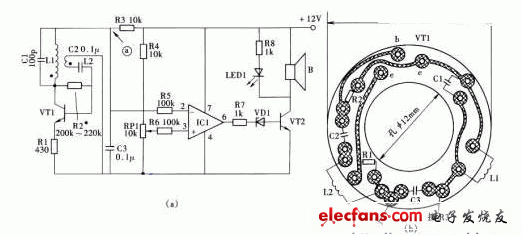

本例介紹的非接觸式液位報警器一般適用強酸或強堿溶液的液位報警。該報警器分為液位傳感器和信號處理器兩部分，不要直接接觸液體，在溶液表面放置一個含有一段鐵絲的浮子，便可測量液位。工作原理非接觸式液位報警器電路如圖所示，分為液位傳感器和信號處理器兩部分。R1-R3、C1-C3、VT及L1、L2構成了液位傳感器電路，其余部分為信號處理器。
