采用芯片BISS0001的熱釋電紅外傳感器電路

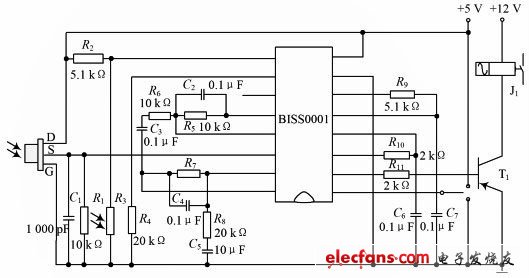

采用芯片BISS0001配以熱釋電紅外傳感器KBS-6B和少量外接元器件構成被動式紅外人體傳感器。加裝菲涅爾透鏡大大提高了檢測范圍，很好的滿足了人體檢測需求。當有人從熱釋電傳感器通過時，BISS0001的Vo口輸出一正向脈沖，報警器動作。電路結構如圖所示。
圖 熱釋電紅外傳感器
