7月6日消息，谷歌的流媒體播放器Nexus Q在發布之后便由官方發布過一次拆解圖，而這一次，著名的“拆機專家”iFixit也決定對這款設備下手了。以下便是拆解全過程：

此物只應天上有，人間難得幾回見？當谷歌在上個月的I/O大會上發布了Nexus Q之后，我們便決定親自對其進行拆解，看看是否能發現什么有趣的事。它是否是100%美國制造呢？謎底即將解開。

當我們望著Nexus Q所發出的幽幽藍光后便決定，應該把這玩意拆開而不是用來聽歌。

這款設備的特性包括：

·16GB內部存儲空間

·1GB內存

·OMAP4460 （雙核ARM Cortex-A9 CPU 和SGX540 GPU）

·32 RGB環形LED指示燈和1 RGB靜音指示燈

·Android 4.0操作系統

這便是Nexus Q插上電源的樣子。另外，設備底部還印有“于美國設計和制造”的字樣。

背部的I/O接口包括：

·揚聲器端口

·光纖輸出

·以太網端口

·Micro HDMI

·Micro USB

·交流電源

設備的半圓形頂蓋能夠被輕易拆下，沒有螺絲和膠水固定。

黑色的磨砂頂蓋含有LED狀態指示燈的散光器。四個小卡子卡住了設備的下半部分，使頂蓋能夠無限旋轉。

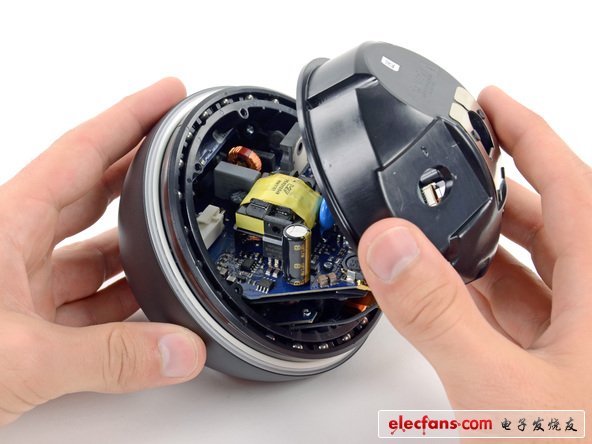

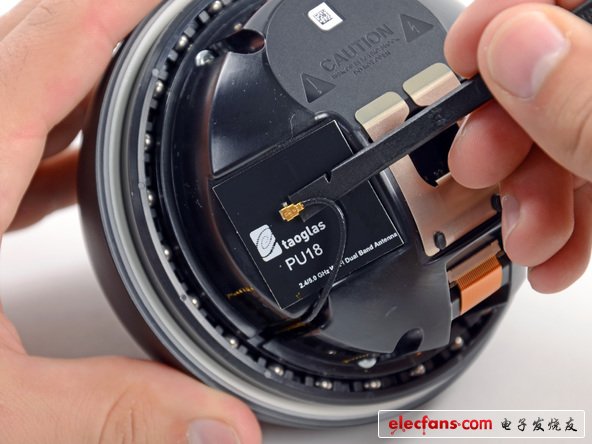

首先映入眼簾的是首個警告標識：有觸電危險，請勿打開。

使用spudger手機撬棒便可將Nexus Q的taoglas PU18 2.4/5.0 GHz Wi-Fi雙頻天線移除。

Wi-Fi天線只用于連接谷歌的云應用程序，而無法用來瀏覽網頁。

繼續去掉一個連接器和幾個T10 Torx螺絲之后，Nexus Q的內部構造便完全暴露了出來。

內部頂蓋上我們發現了一塊由T6 Torx螺絲固定的小型子板。上面印有條形碼和E2230JG標識。子板上的部件為微型光電傳感器（生產地為伊利諾伊州紹姆堡或加州圣克拉拉）。

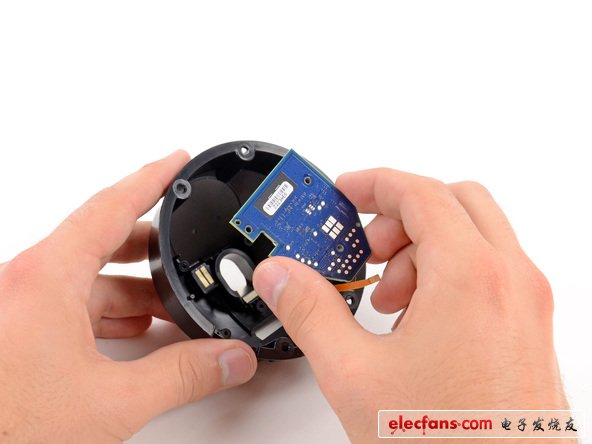

接下來的另一塊子板同樣由T6 Torx螺絲固定。

子板上的部件包括：

·愛特梅爾ATMEGA328P微控制器（生產地為科羅拉多泉市或法國南特）

·恩智浦半導體44501 NFC控制器（產地為德國、中國、英國、挪威或新加波）

·TXC 8.00 MHz的石英晶體振蕩器（產地為***桃園或中國浙江）

·LED狀態指示燈

NFC天線同樣也身藏于內部頂蓋之中，可以被輕易取下。

我們認為Nexus Q內部頂蓋的生產地為美國。這樣一來，如產品設計發生改變，谷歌的工程師便可迅速與當?shù)刂圃焐踢M(jìn)行交流，而無需不遠萬里飛到國外。

接著擰幾下螺絲刀，Nexus Q的軸承套圈也被取了下來。套圈周?chē)鷰в幸恍┣蜉S承。

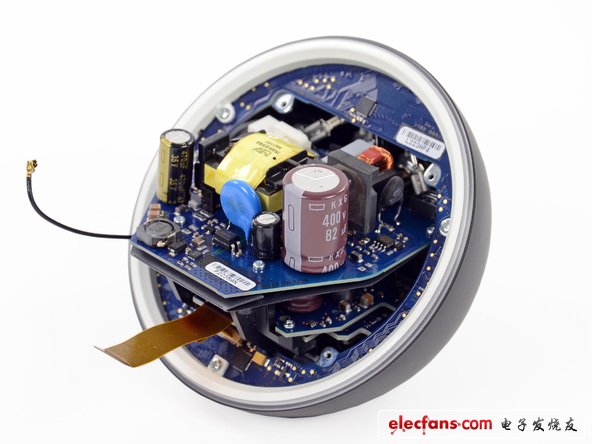

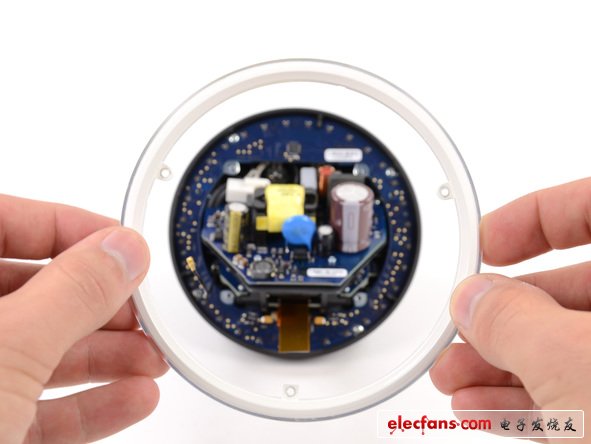

Nexus Q可以算作我們第一次碰到有如此多環形部件的設備。

乍看上去只是個塑料圓環的部件其實是設備環形LED指示燈的散光器。

之后，我們便看到了設備的LED板。Nexus Q的環形指示燈為32 RGB LED材質。

LED板上還設置了兩個德州儀器TLC5947 24通道，12位PWM LED驅動器，附帶內部振蕩器。

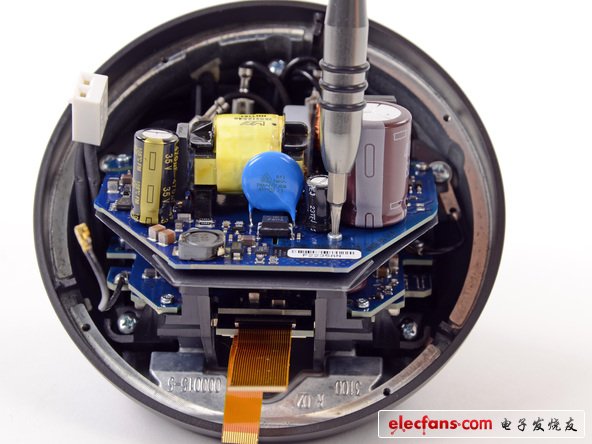

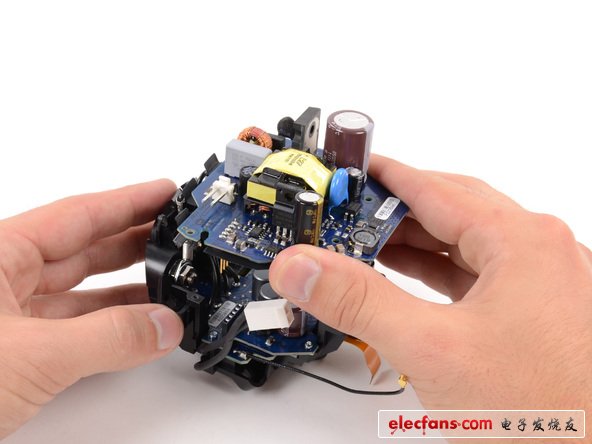

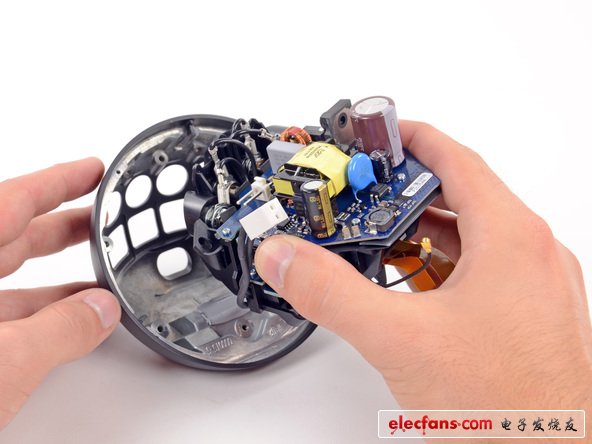

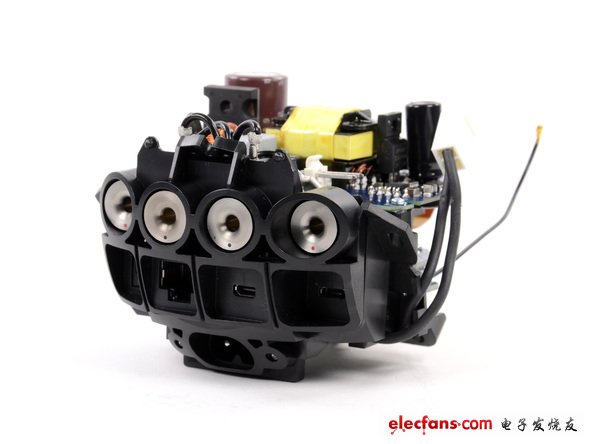

看上去這一坨就是Nexus Q真正的內部核心了。

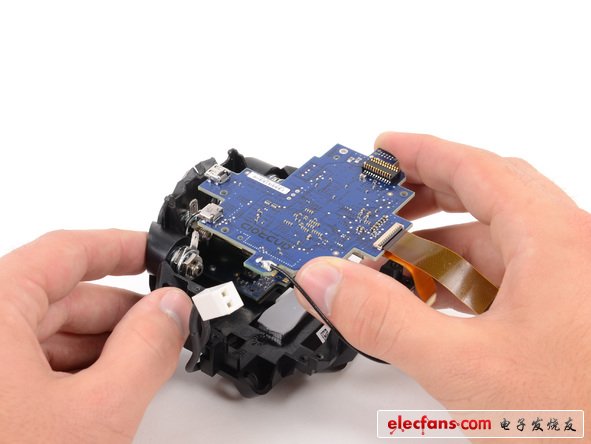

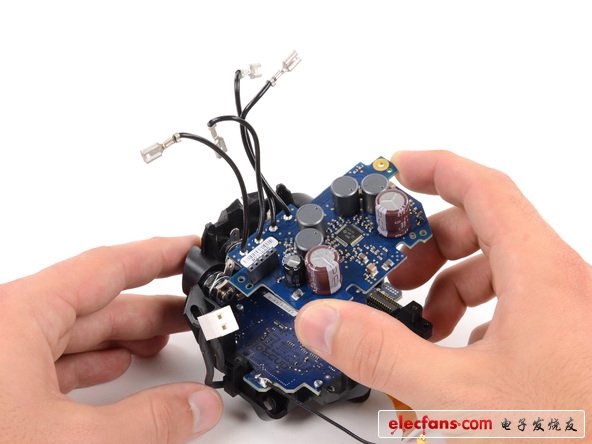

去掉音頻板需要從每個揚聲器端口處斷開揚聲器子端線。

音頻板上配備的是德州儀器的TAS5713 25W數字音頻功率放大器，產地可能是德儀的任意工廠所在地。

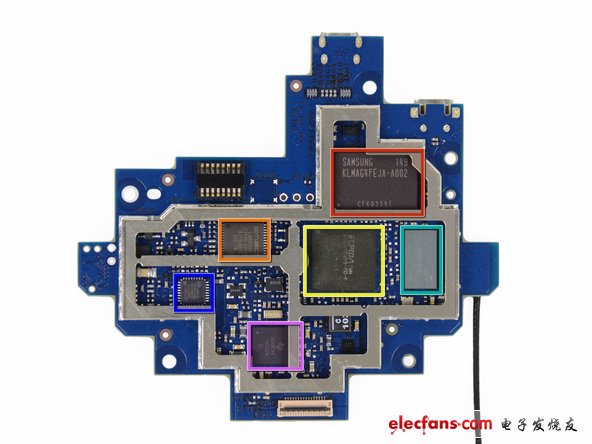

接下來就是重頭戲了-主板。通常說來，去掉主板需要花費一點功夫。但在Nexus Q中，只有一個散熱墊連接著設備內部的兩部分。

主板上的部件包括：

·三星KLMAG4FEJA-A002 16GB moviNAND閃存（產地為韓國華城或德州奧斯?。?/p>

·SMSC LAN95000A 10/100 高速USB 2.0以太網控制器（產地為北美、***、日本、韓國、中國、印度或歐洲）

·Elpida B8064B2PB 1GB DRAM和德州儀器OMAP4460應用處理器芯片

·Murata KM10L3002（產地為日本、中國或***）

·SMSC USB3320C高度集成全功能高速USB2.0 ULPI收發器（產地為北美、***、日本、韓國、中國、印度或歐洲）

·德州儀器6030B1A4集成電源管理（產地為美國、德國、中國、日本或菲律賓）

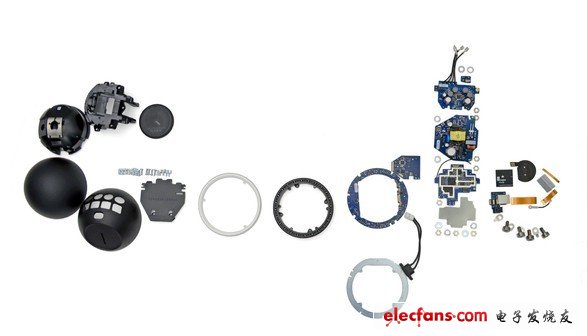

總結：

·Nexus Q的可維修指數為8/10

·移除頂蓋無需任何工具

·幾乎沒有部件是焊接在主板之上，這使得替換變得更加容易，也更便宜

·整個拆解過程十分順利

·許多部件稍不注意變會不見蹤影

·所有部件都被緊密整合在一起，所以替換某些部件有些困難

·一旦打開設備內部電源供應便會暴露出來，這同樣給設備維修增加了難度系數

·并非所有部件都是美國制造
