      蘋果新款iMac拆解：無以倫比的精致藝術品！

      454398 ? 來源：互聯網 ? 作者：秩名 ? 2012-12-02 09:57 ? 次閱讀
      加入交流群
      微信小助手二維碼

      掃碼添加小助手

      加入工程師交流群

      蘋果最近發布了他們最新的iMac，大家對于蘋果流暢的系統，精致的造工都有深刻的印象，下面來自國外著名的 iFixit 公司終于放出了他們的專業拆解 iMac 21 英寸 超薄款的圖片與詳細步驟，

      讓我們就趕緊學習與欣賞一下吧。

      第一步 外觀

      first image

      first image

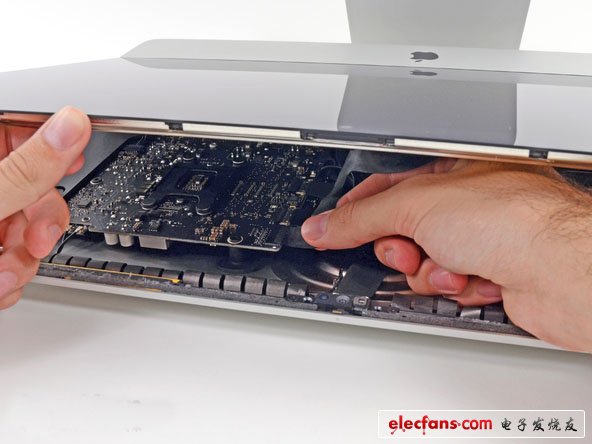

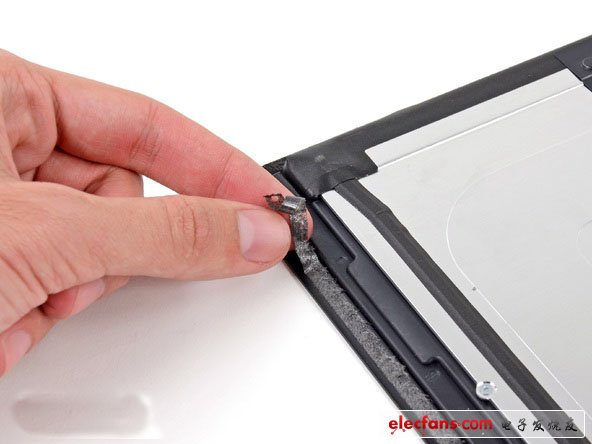

      小心取下屏幕的數據線

      first image

      first image

      來自 LM215WF3 LG的屏幕 只有5毫米厚度

      繼續拆解

      first image

      首先拆卸硬盤

      first image

      使用的傳統的 5400轉速的機械硬盤 外層是橡膠保護套防震

      硬盤來自 被西數硬盤收購的日立

      first image

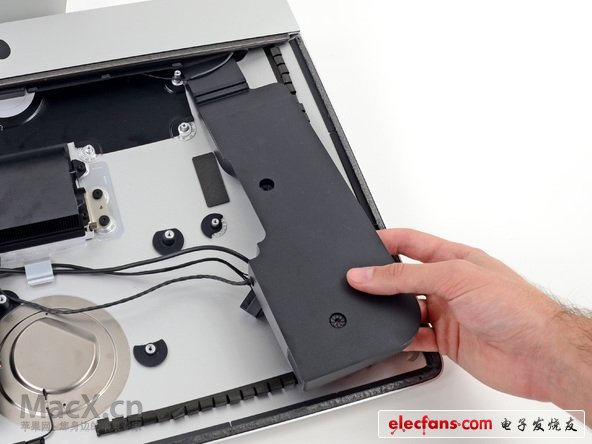

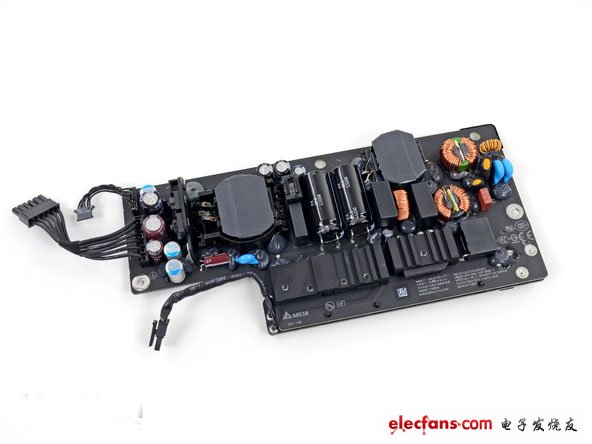

      隨后拆卸電源部分。

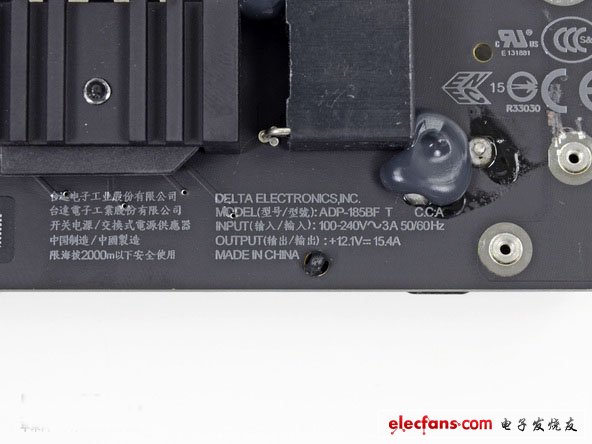

      可以看到是來自***公司 臺達電子工程優先公司。

      first image

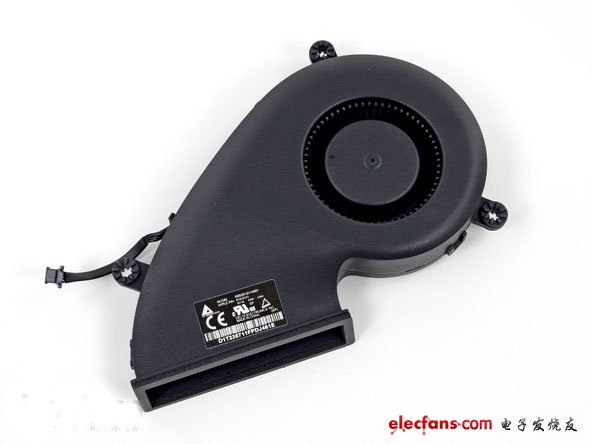

      下面是風扇

      使用的內扇葉渦輪風扇 ， 這樣有效的減少了工作時候的噪音。


      攝像頭等的拆解

      first image

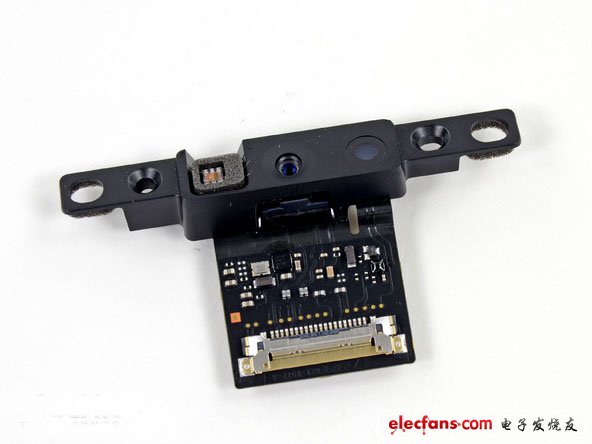

      攝像頭由一段很長的線纜連接到屏幕的頂端

      first image

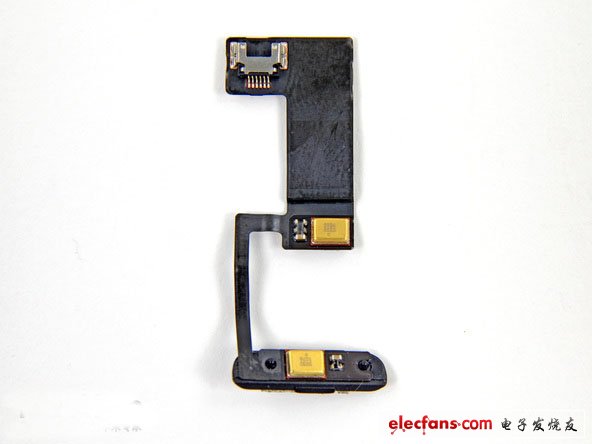

      內建的麥克風

      first image

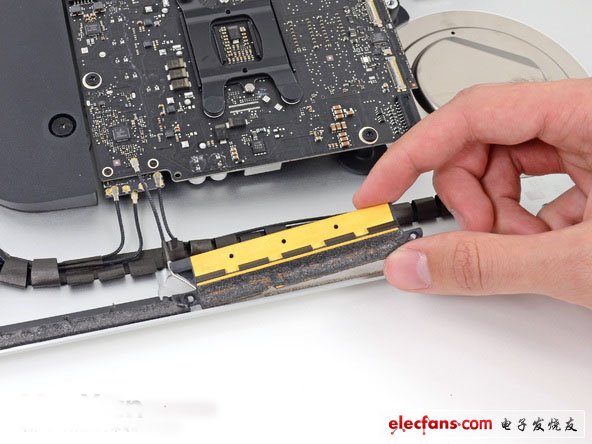

      WIFI 的信號天線

      first image

      左側音箱


      右側音箱

      主板等的拆解

      first image

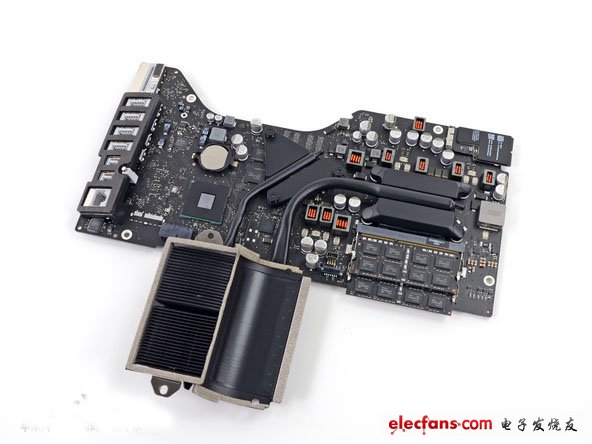

      隨后是拆卸主板

      主板上有巨大的散熱片

      first image

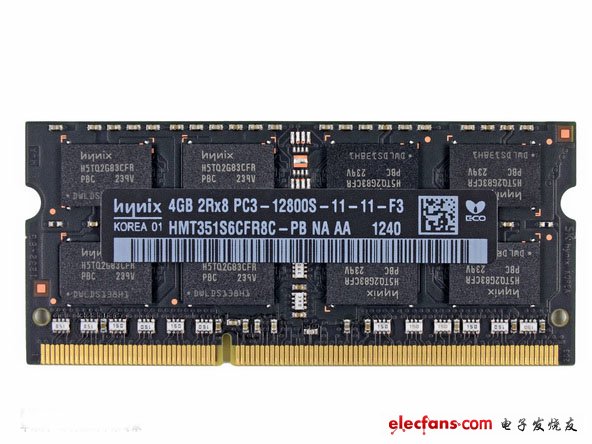

      內存沒有板載使用的是普通筆記本內存

      來自現代的內存

      first image

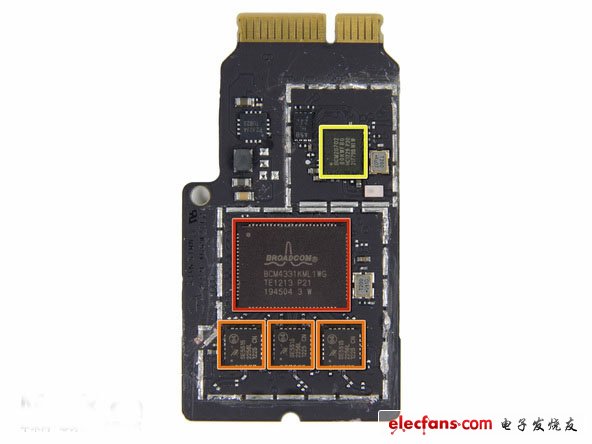

      紅色 WLAN 網卡 BCM4331 支持三個WIFI天線的雙通道 SE5515芯片。 。

      黃色 從去年開始 WIFI 與藍牙都在一個芯片上 BCM20702 是藍牙4.0 處理器。

      first image


      拆卸主板的散熱片

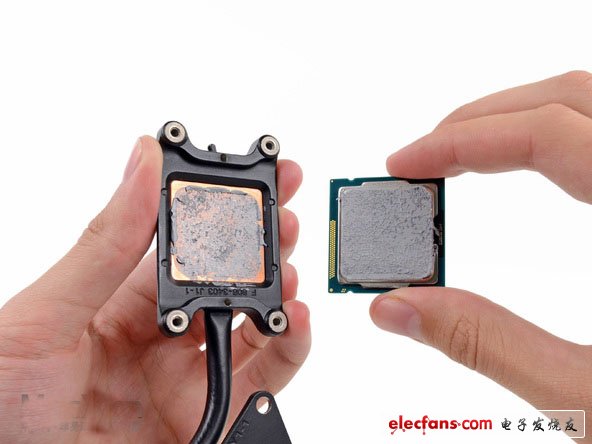

      CPU 與散熱片

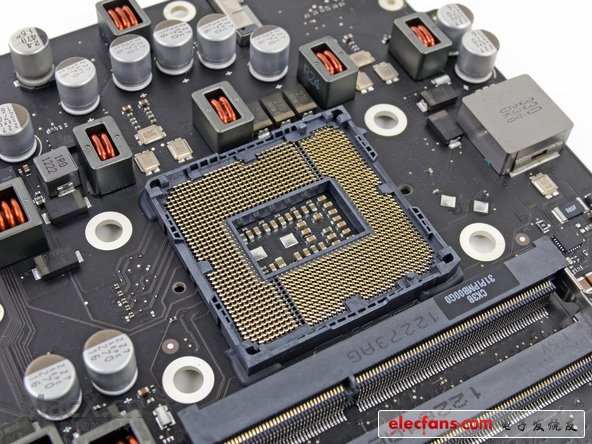

      主板CPU熱靴 FCLGA1155

      Core i5 3330S 2.7 GHz CPU 。 最高3.2GHz

      紅色 NvidIa Geforce GT 640M 顯卡

      橘色 Intel E213B3b4 hub平臺

      黃色 LM4FS1AH 微控制器

      綠色 2x 現代內存

      藍色 VM22AC 控制器

      粉色Delta 8904C-F

      黑色 前兆網卡控制器 BCM57765A1KMLG

      主板上預留了SSD的區域 正好可以放上一個SSD 但是標配版沒有做卡槽所以升級有一定困難

      最后的背板

      感謝觀賞。。.
