通常來說，我們只分析電子產品的芯片，比如 iPhone 5，但鑒于大家對蘋果最新的 Lightning 底座線纜那么感興趣，今天為大家解開 Lightning 底座線纜之謎，探探這小東西內部都藏了些什么秘密。

眾所周知，IOS7系統增加了檢測非原裝系統的程序，而我們從技術角落發現的問題，遠遠比這個更恐怖，以下是Lightning連接線的工作原理：

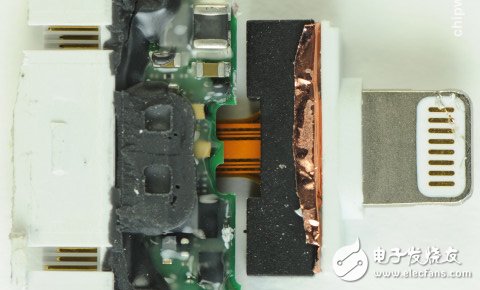

Lightning 的確內置了四塊芯片，還包括一些無源器件。其中兩塊芯片非常簡單，只不過是兩個晶體管罷了。第三個是NXP NX20P3。但是第四個就讓人感興趣多了，那是一塊德州儀器的芯片。

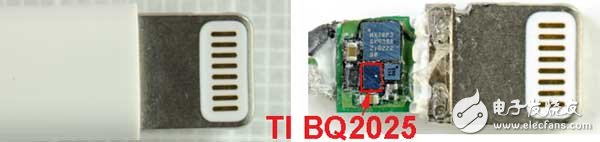

圖中小板的正中央位置置就是德州儀器的芯片，上面印著“BQ2025”，但是這個零件號碼并不是德州儀器公布的。德州儀器網站公布過 BQ2022， BQ2023， BQ2024， 和 BQ2026。這四種芯片均為電池電量計，其中三種是 EPROM 系列的，另外一種是電池電量監視 IC。但是這四種芯片有一個共同的特征：都使用了單線 SDQ 接口（這是德州儀器專利的串口通訊協議），都擁有一些基本的安全功能，譬如 CRC 的生成。根據這些信息，Chipworks 猜測 BQ2025 也內置了這些安全技術，也很有可能使用了 SDQ 接口。

繼續研究 BQ2025，發現芯片左上角的地方有一塊數字邏輯板，包括大約 5000 個邏輯門。芯片上還包括了 EPROM （一種具有可擦除功能，擦除后即可進行再編程的 ROM 內存），大約有 64 或 128 位的存儲容量。芯片還包括一些大的驅動晶體管，少量模擬電路，和相當一部分的電容?；旧弦粔K串口通訊芯片有的組件都包括了，還包括一些簡單的安全功能。



小小邏輯主板，大大芯片世界

IOS7充電功能就靠它來控制，確切的說，真正起安全控制作用的并非這個芯片，而是芯片里面寫的安全控制程序，其對碼（解密）過程，可以媲美SONY筆記本時時對碼的加密程序，一旦檢測到非原裝線，則立即斷開充電，不工作。

剩下的三個芯片解構圖：

我嘗試著從3家宣稱已經破解了IOS7的廠家處（出于商業隱私，在此就不公布廠家名稱），匿名要了樣品，經技術檢測，發現分別有以下BUG：

1、先插手機端，提示：此電纜或配件尚未經過認證，因此可能無法配合此iphone可靠的工作。

2、只插手機端，不帶電的情況下，IOS7會自動檢測，并提示：此電纜或配件尚未經過認證，因此可能無法配合此iphone可靠的工作。

3、先插上適配器，再連接手機，通過恒流恒壓設備檢測，電流只有0.05A~0.1A電流。（正常工作在1A左右電流）

4、當手機在0%電量關機狀態下，手機無法通過充電開機。

5、當手機電量5%～15%時，系統啟動時時對碼，當對碼（解密過程）未通過，系統自動切斷充電或數據傳輸。

6、當手機電量70%～80%時，系統啟動時時對碼，當對碼（解密過程）未通過，系統自動切斷充電或數據傳輸。

7、IOS6、IOS5等低版本的手機，不能正常兼容充電。

8、在充電過程中，對碼程序未通過，導致手機死機，重起之后還是無法正常使用，只能重新連接原裝數據線，死機狀態才能恢復正常。
