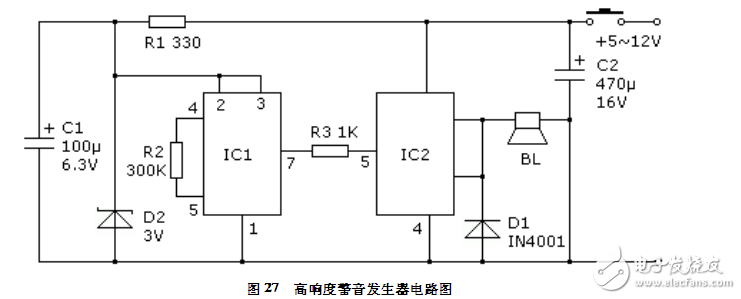

高響度警音發生器電路設計
電路工作原理：本電路主要由發聲集成電路KD～9561和開關集成電路TWH8778組成，工作時，由KD-9561輸出警音信號，經TWH8778大電流開關集成電路處理放大后，推動揚聲器發出洪亮的報警聲。IC用KD-9561發聲IC，也可以選用KD-9562發聲IC，按要求接線使之發出警音報警信號。IC2選用TWH8778開關電路，當電源電壓為12V時，喇叭BL應選擇8Ω、3W以上的揚聲器或?qū)Ｓ锰柾彩綋P聲器，限流電阻R1的阻值300Ω～510Ω，D2選用3V穩壓管，D1為電路保護二極管，可以選用1N4001。 電路安裝完成后，只要線路正確，一般無需調試即可正常使用。
