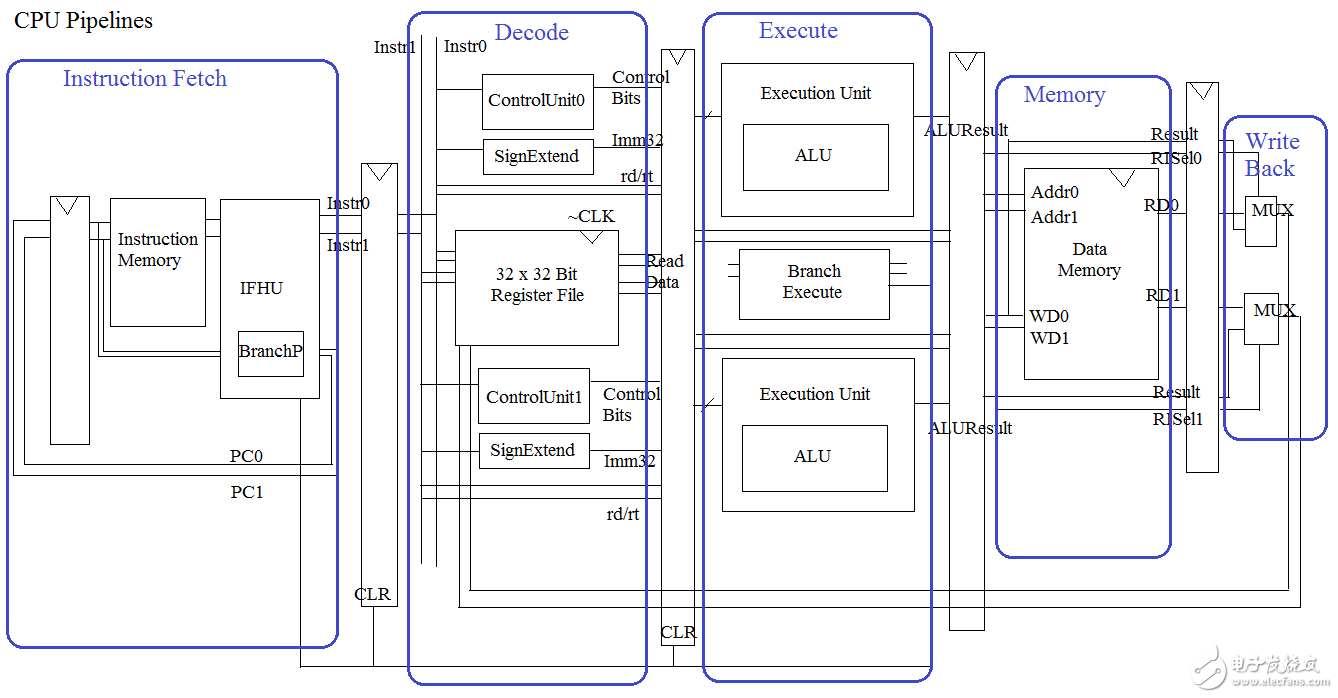

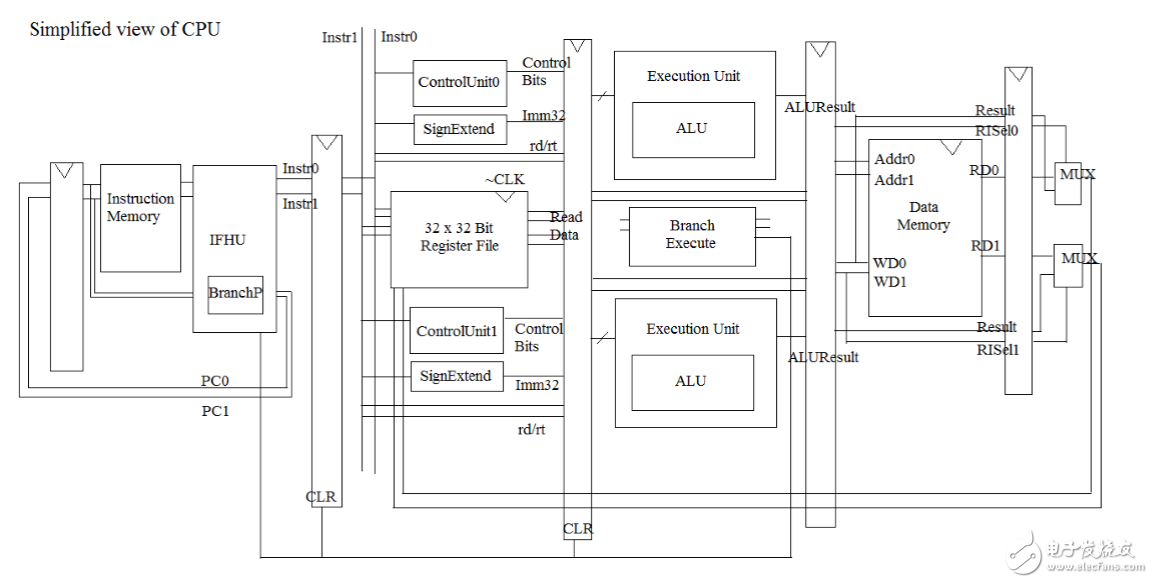

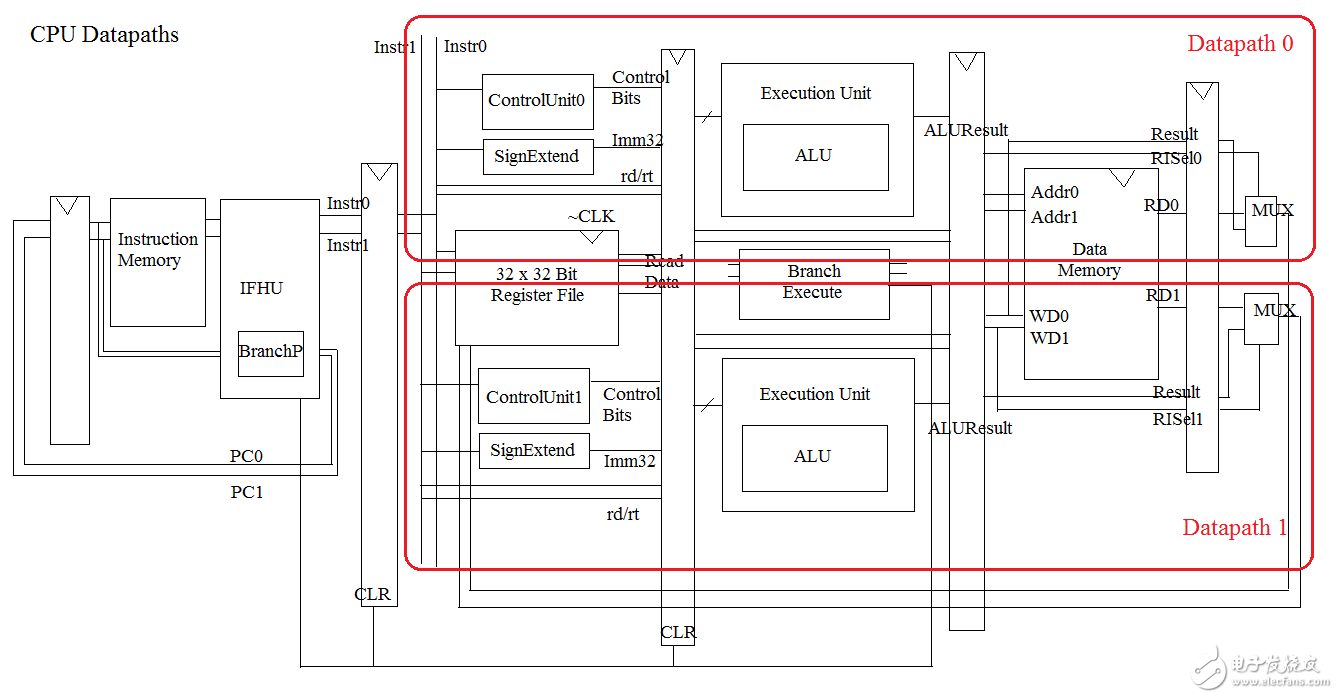

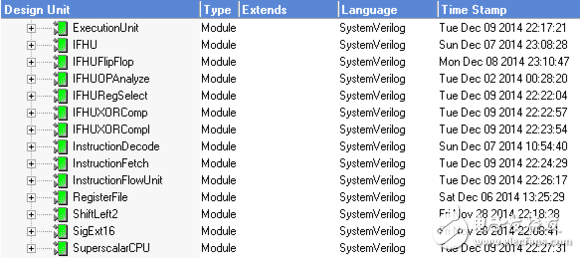

目前只完成了設計概念和硬件描述，支持部分常用32位MIPS指令（ADD， SUB， LW， SW等）。硬件描述用的是SystemVerilog語言，生成軟件Synplify 9.6.2。昨天我測試了執行單元和指令控制單元，這兩個主要的組件沒大問題，剩下的不敢保證。別抱太大期望，大一計算機工程學生能力有限。下圖是中央處理器的寄存器傳輸層的簡化設計概念。

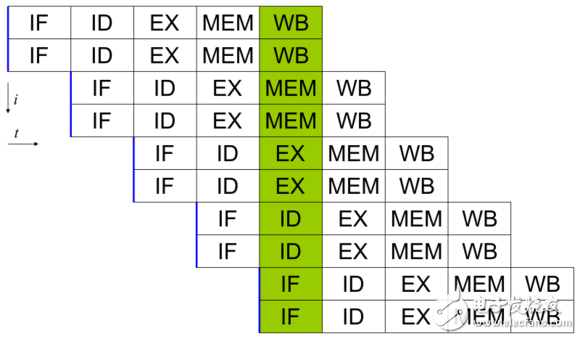

數據路徑的部分單元改造自Harris & Harris的教材“Digital Design and Computer Architecture“的微架構例子。為了方便，我們假設內存分為數據內存和指令內存。可見CPU擁有常規的5級流水線（Instruction Fetch， Instruction Decode， Execute， Memory， Write Back），并有兩份數據路徑，因此超純量，理想化下每周期可同時執行10個指令。

藍線圈的是流水線的執行組件。

紅線圈的是數據路徑，兩個完全相同

在HDL中，我將命名兩個運行指令為I0和I1或Instr0和Instr1，PC為PC0和PC1，下周期PC為PC0F，PC1F。

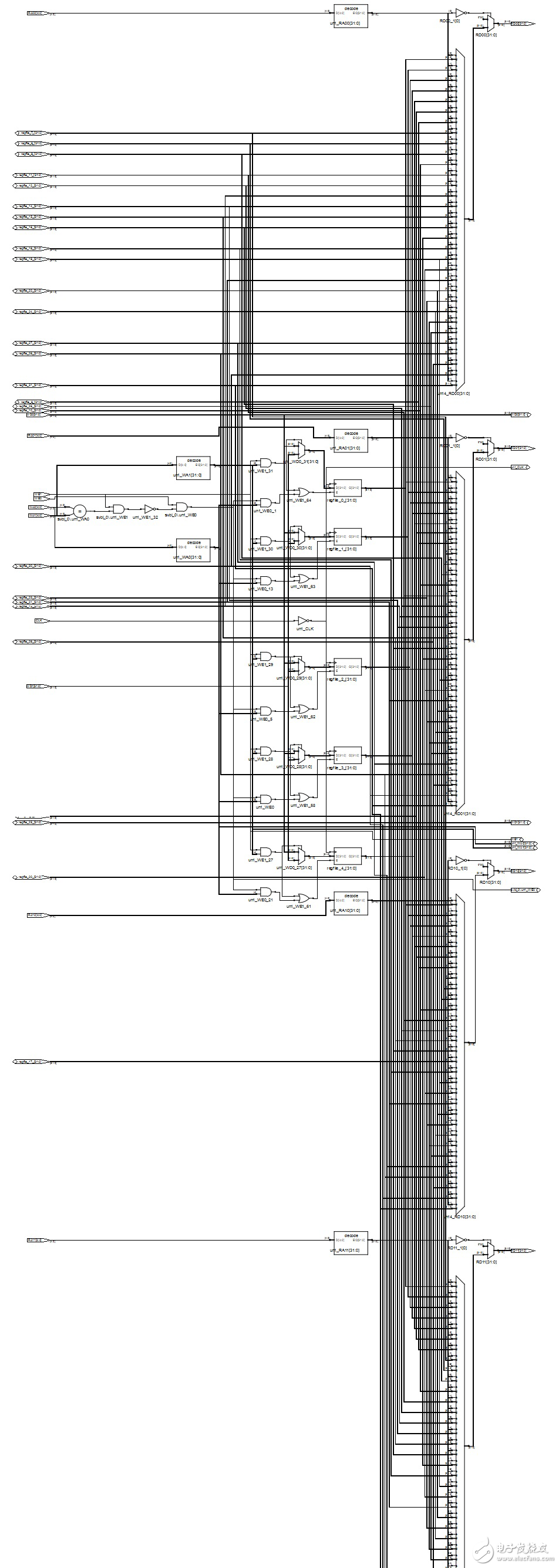

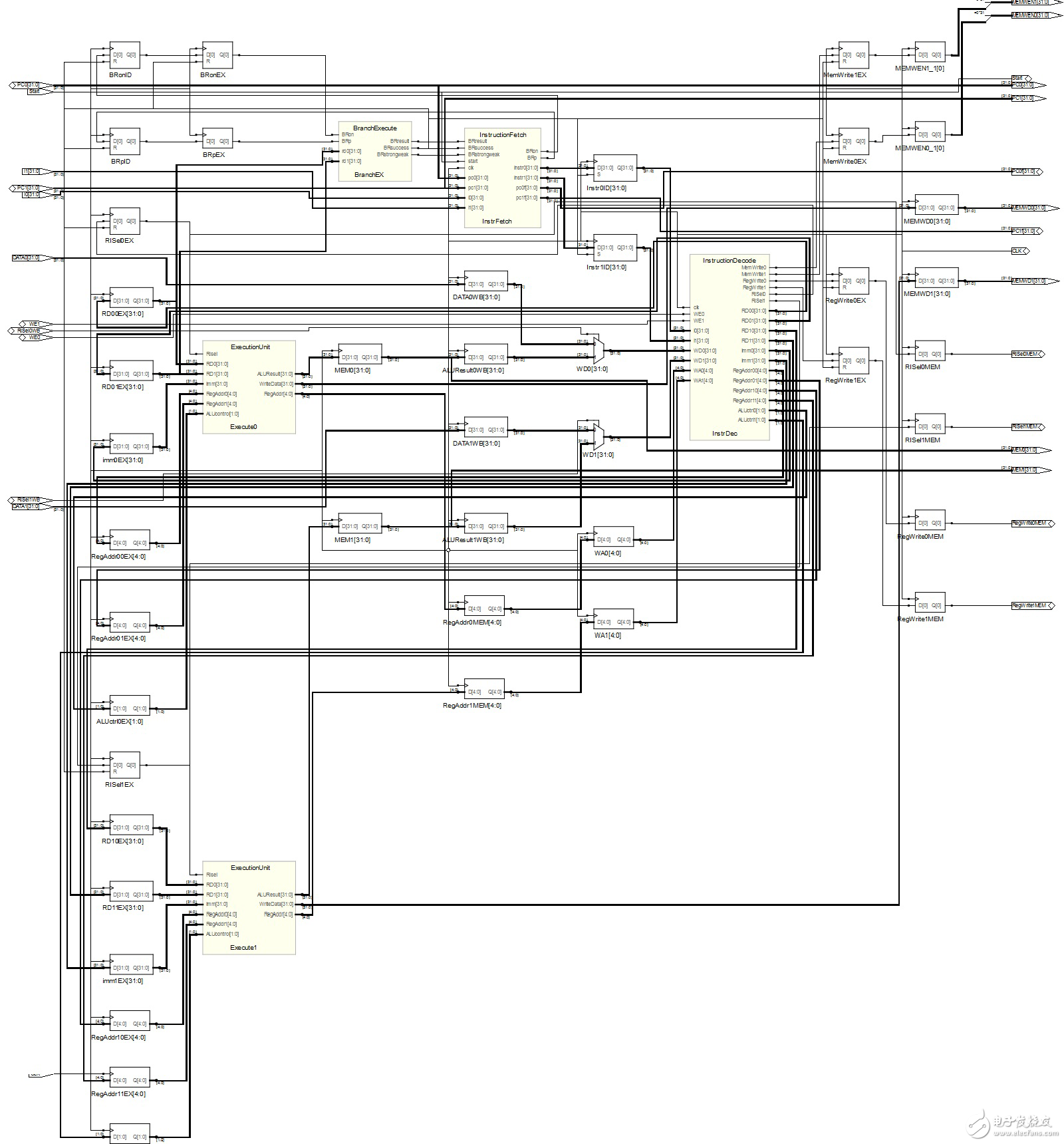

CPU的完整硬件生成：

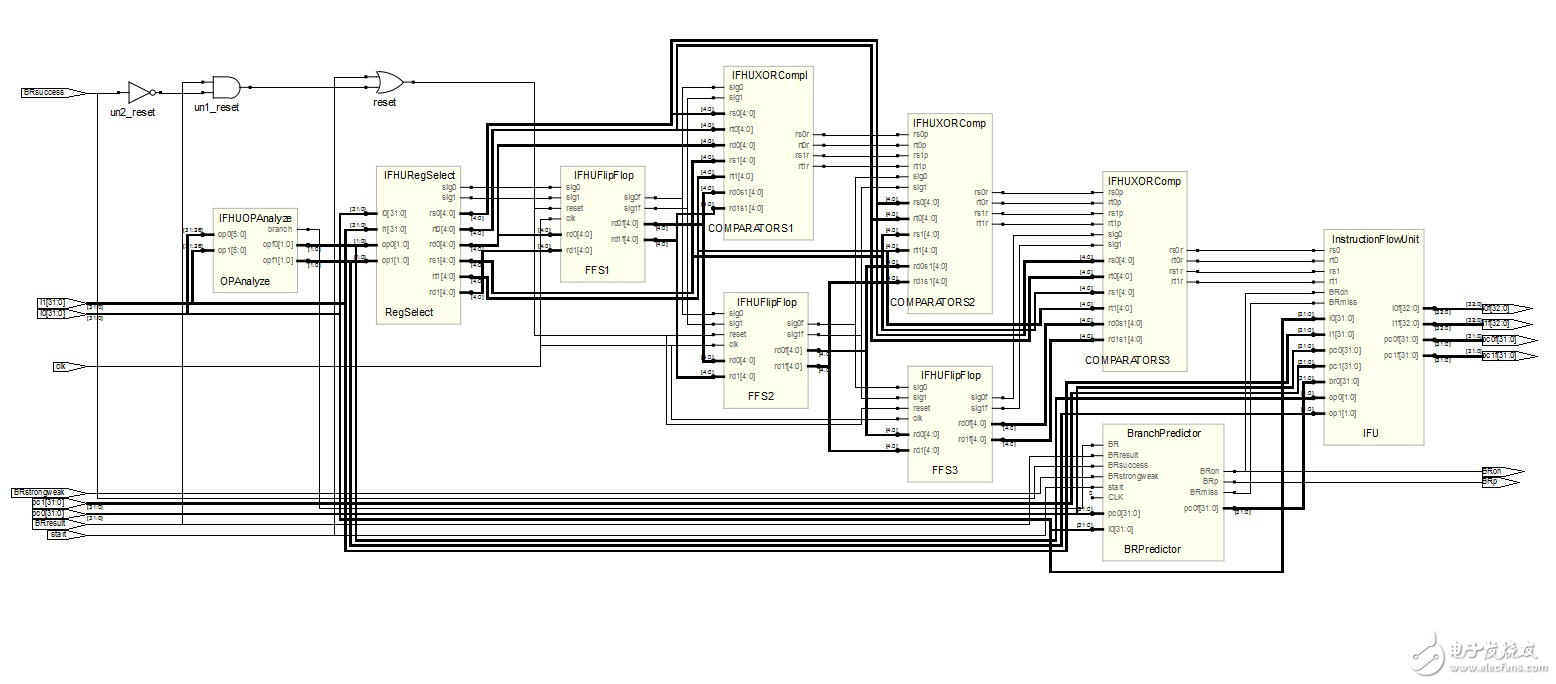

我的設計中最有趣（也是最難完成）的部分是名為IFHU（Instruction Flow and Hazard Unit）的指令流動及數據冒險控制單元。

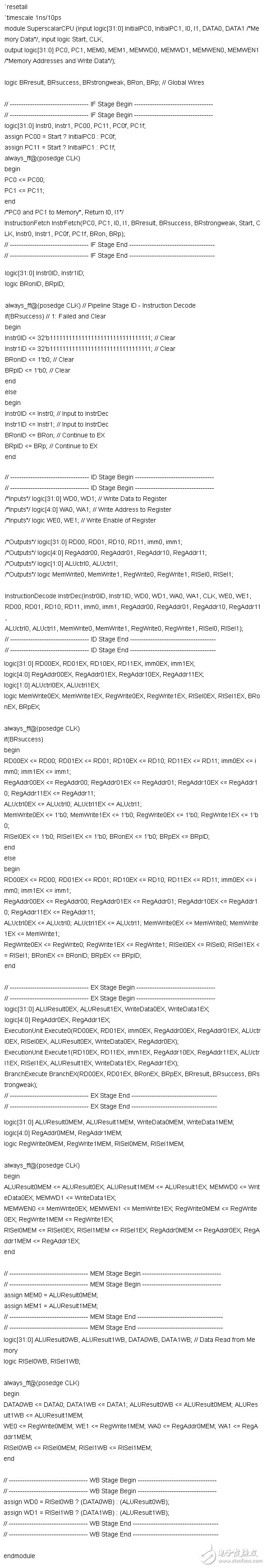

原稿：

它內置了一個小型三級流水線，目的就是為了儲存（如果存在）指令的RD（Destination Register），Register File的目標地址。地址在IFHU內的流動模擬了真正指令在處理器流水線的執行完成度，因此每次PC從指令內存讀出對應指令后，指令如果是BEQ，R- Type或I-Type，他們的根寄存器的地址（RS，RT）將于存在于IFHU流水線內的RD做對比，如果有相同地址代表會出現數據冒險。這些結果會輸出到IFU（Instruction Flow Unit），指令控制單元，它按照以下原理決定最終指令是否為空指令以及下周期PC的值：

1. I0和I1正常：執行兩個指令，PC0，PC1 + 8

2. I1出現跳躍，分支，或數據冒險：執行I0，PC0 = PC1，PC1 + 4

3. I0出現數據冒險：不執行，PC都不變

4. I0出現跳躍或分支：內部執行，PC0為預測或跳躍后PC，PC1 = PC0 + 4

不出錯的話PC1應該永遠等于PC0。

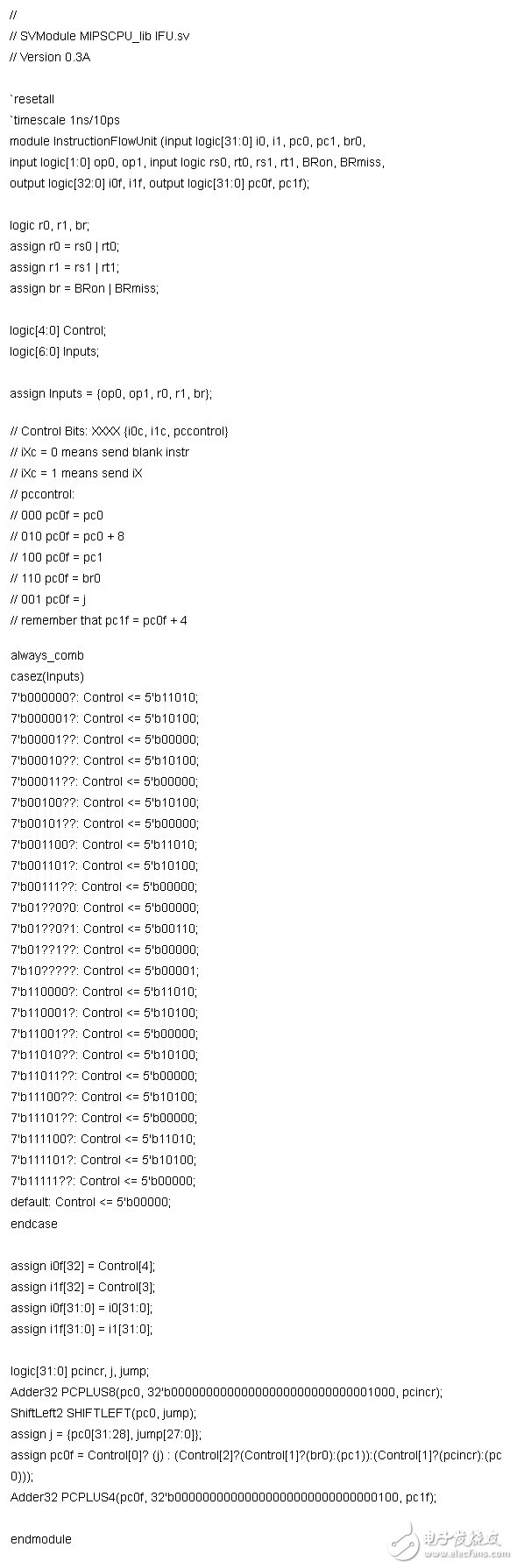

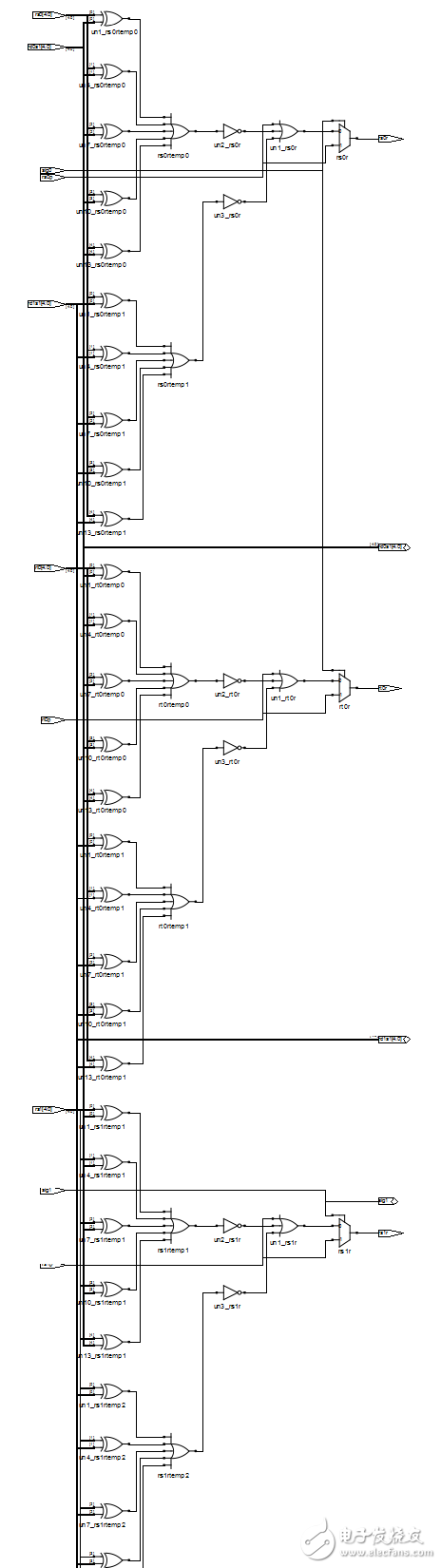

下面是IFU：

IFHURegSelect：

IFHUXORComp：

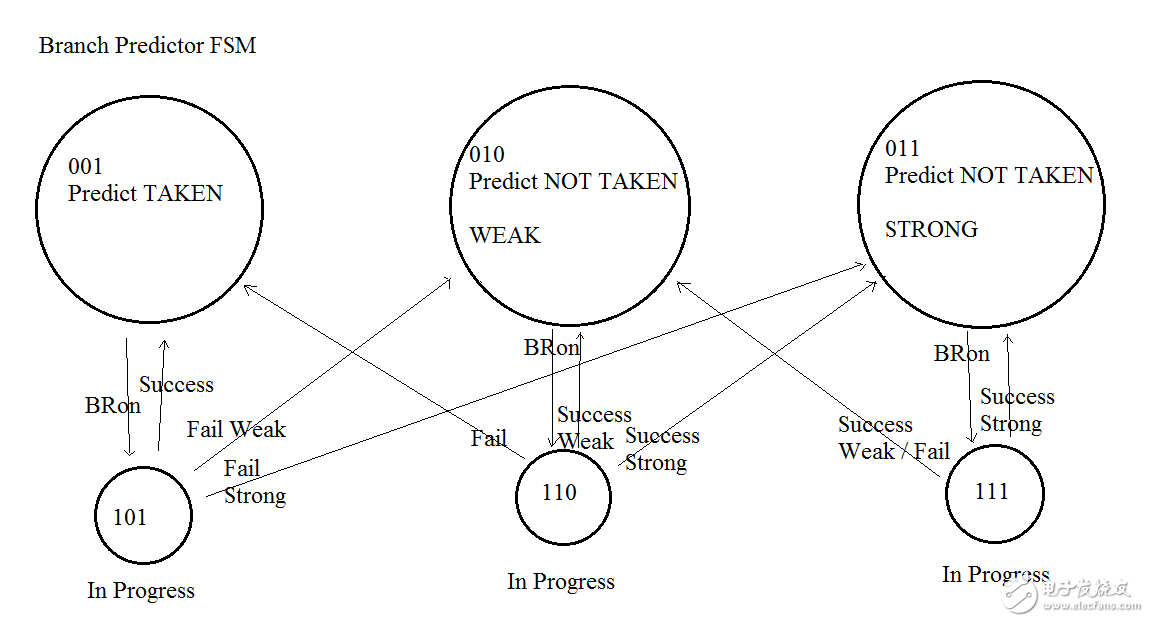

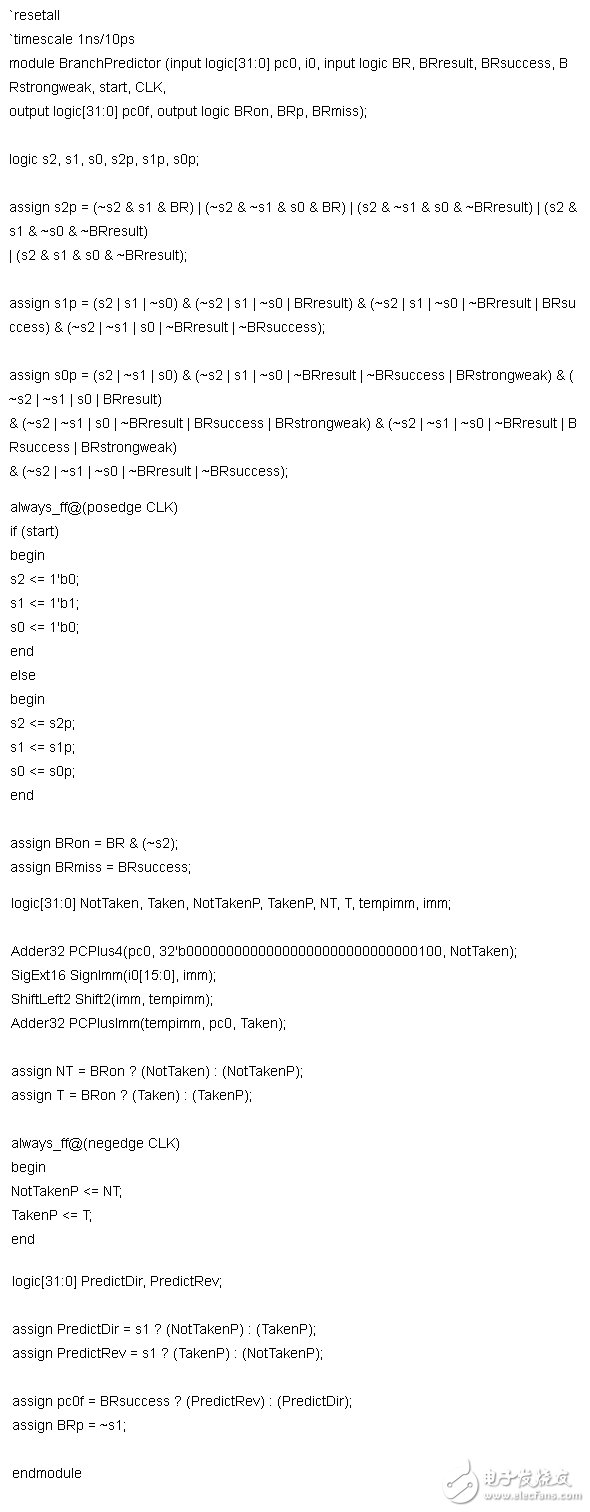

IFHU的另一個重要的組件是一個簡單的2位分支預測器。目前我的CPU只支持BEQ（Branch on Equal）這一個分支指令，不過剩下的也都是這一個來的。這是分支預測器FSM：

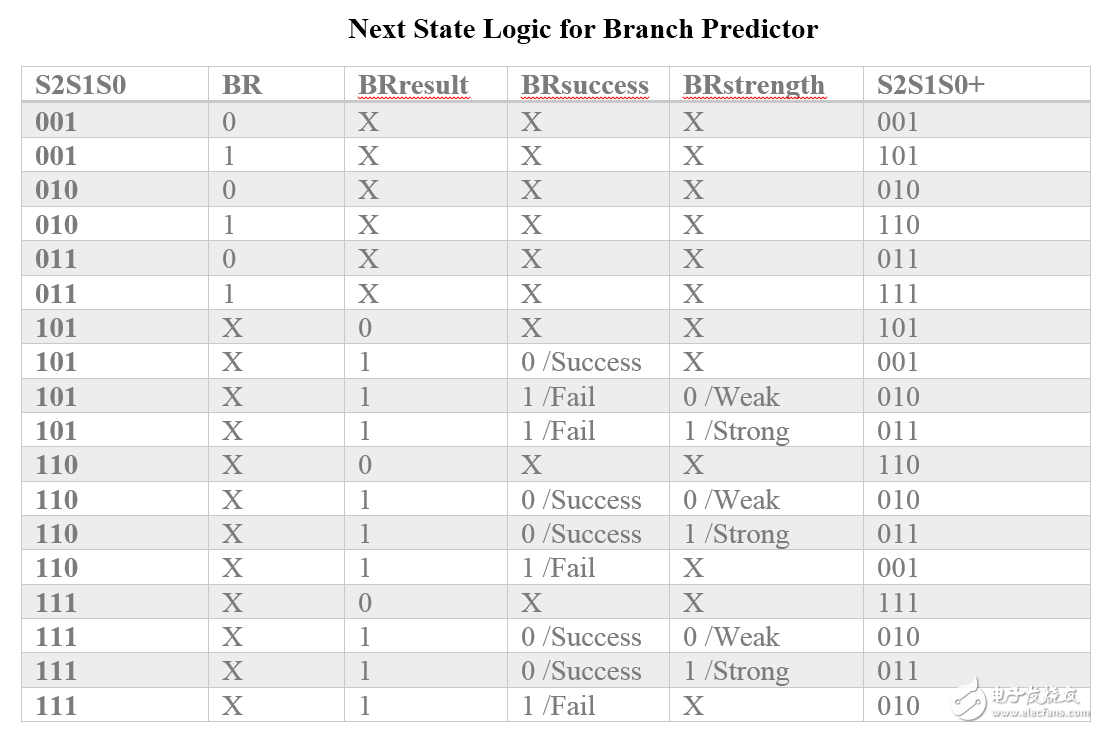

設三個狀態位元為S2S1S0。主要狀態Predict Taken，Weak Not Taken，和Strong Not Taken分別有自己的子狀態In Progress，In Progress表示已做預測，不知結果，在這個狀態下不會再做預測，確保流水線最多執行一個分支預測。根據上面的FSM，可得出一個下個狀態的真值表：

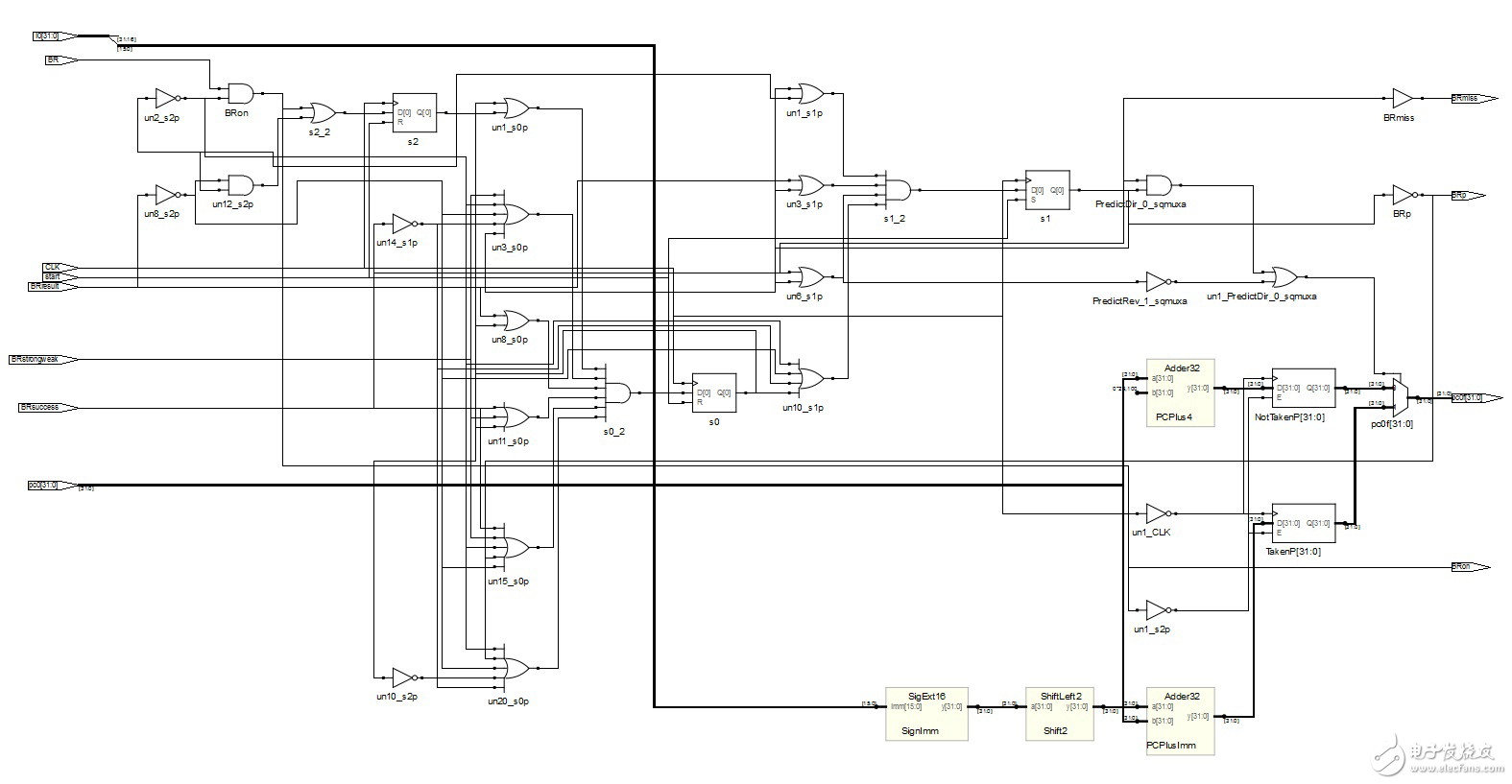

分支預測器將先把兩個可能的PC存進FF，然后使用預測的方向（S1）選擇預測PC。同時一個相反方向的電路（~S1）將選擇相反的PC，最終由BRsuccess（預測是否成功）來選擇最終輸出到IFU。

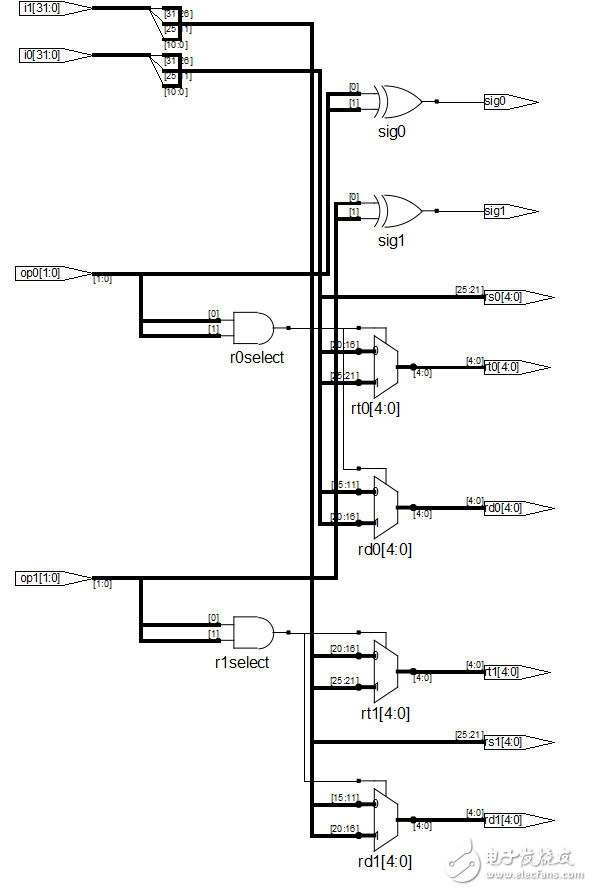

接下來的指令解碼流程就比較直接了。MIPS指令需要讀取的寄存器地址直接輸進32x32位的寄存器，結果讀到RDXX。從這里起，將會有兩個數據路徑以及兩個控制單元。

寄存器或許也同時要儲存四個周期前的指令的計算結果或內存數據，WA［4:0］是寫入地址，WD［31:0］是寫入內容，寄存器的CLK依然和處理器同步但 FF在Falling Edge更換，保持同周期完成。SigExt是Sign Extend的縮寫，它負責把指令的Immediate從16位擴到32位。

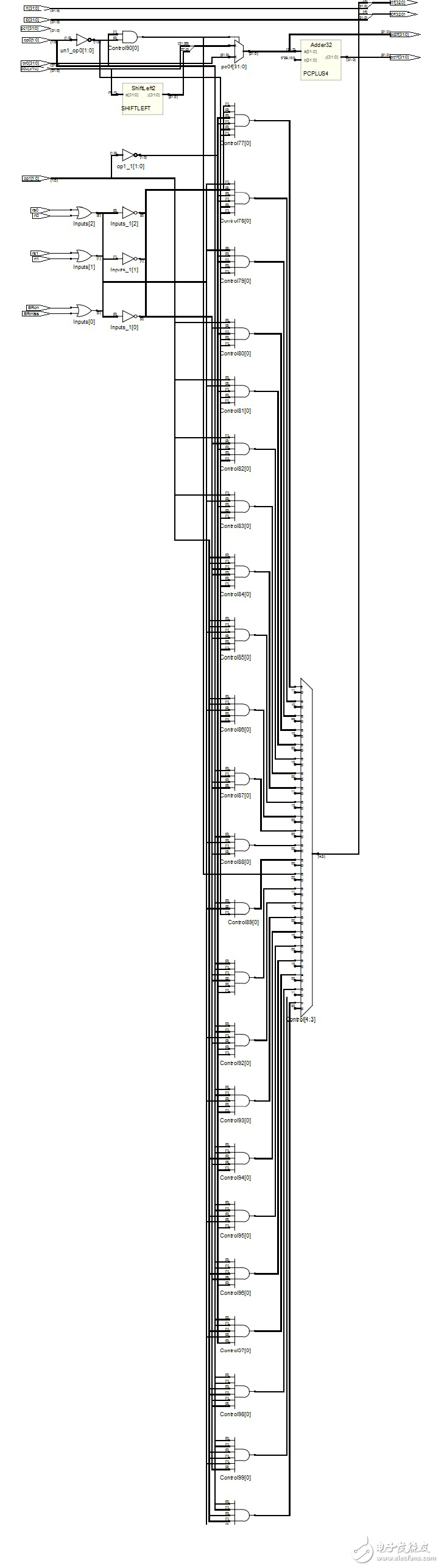

32x32位的寄存器矩陣：

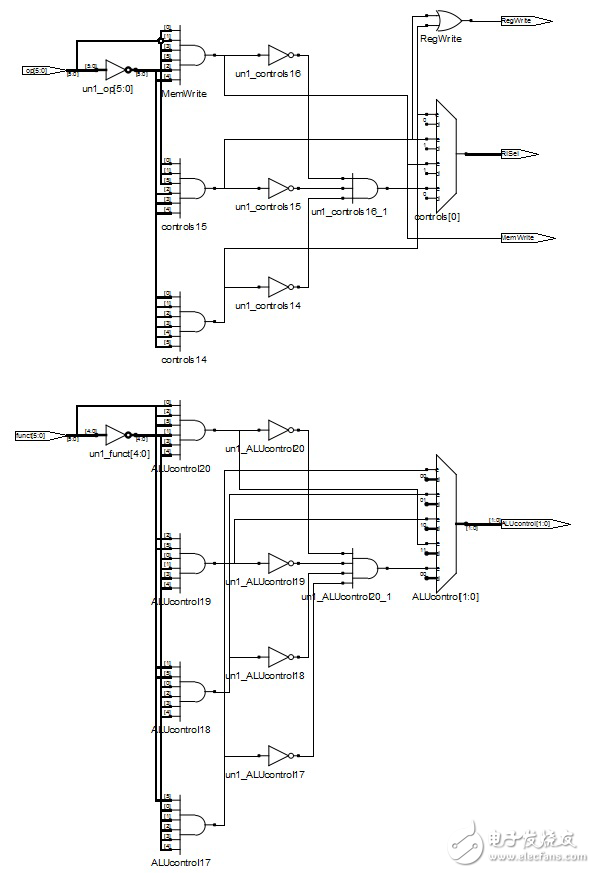

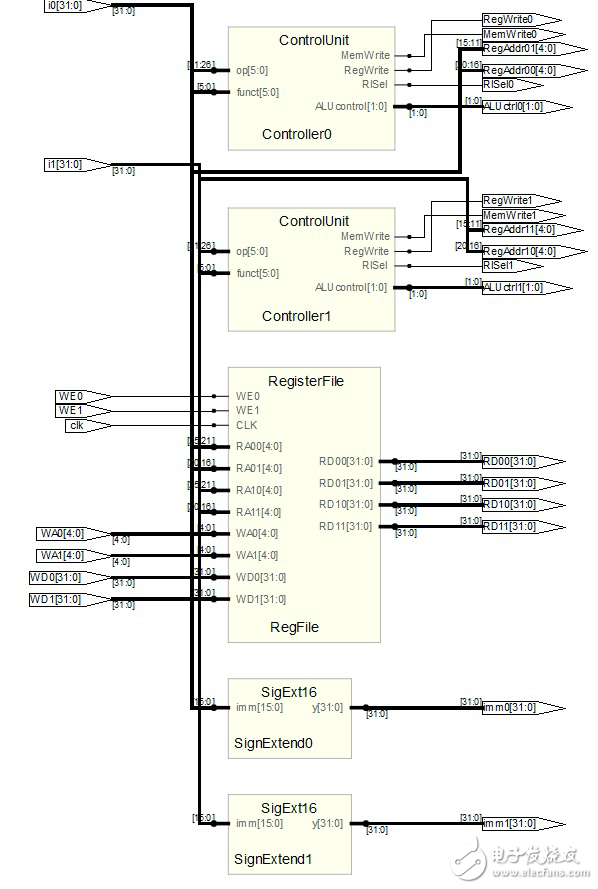

控制單元：

執行單元的輸出ALUcontrol控制ALU的功能：

RegWrite和MemWrite控制寄存器和內存是否寫入，RISel控制執行單元ALU的第二個輸入使用寄存器內容還是Imm。這些控制電路會如數據電路往流水線的下一個階段進行。

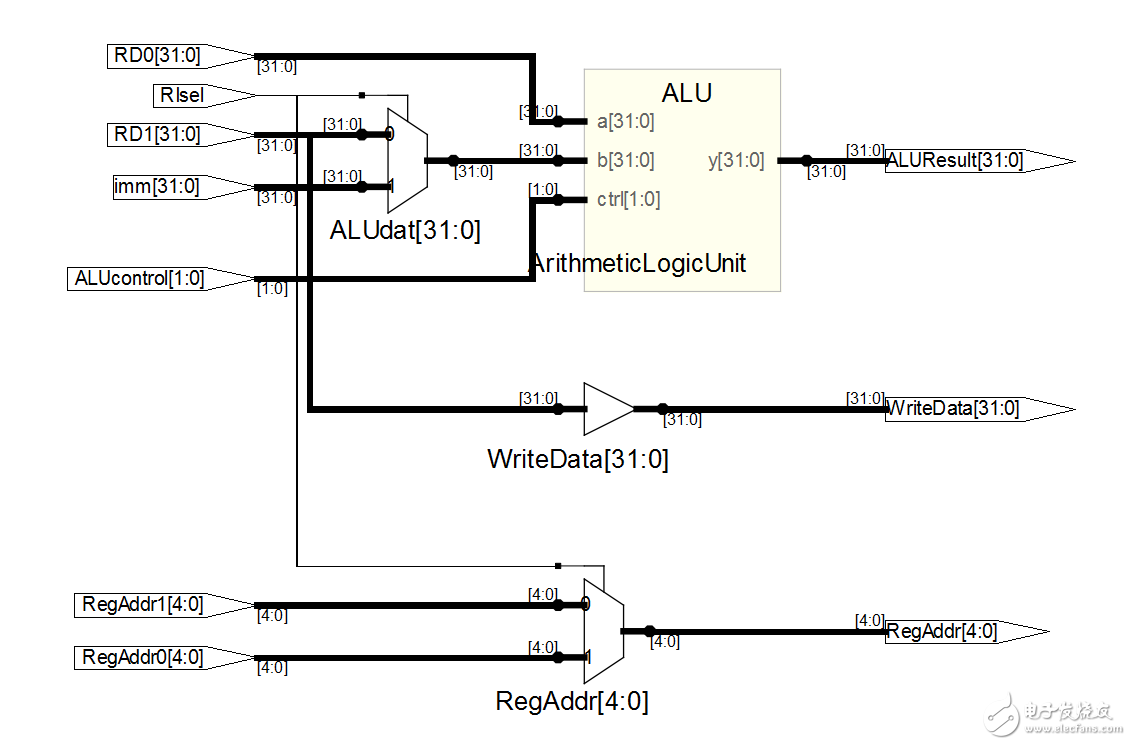

接下來是 EU（Execution Unit），執行單元。EU以目前支持的指令來看，只需要一個多功能ALU，以后可以加一個FPU和支持SIMD擴展的計算單元。另外RD1讀出的內容直接接到WriteData邏輯，在SW指令里，這個將直接寫入數據內存。RegAddr是R-Type或I-Type指令的Write Back地址，因為地址在這兩類指令里的位置不一樣，控制單元根據OPCode輸出的RISel邏輯會選擇對應的地址

R-Type：0000 00ss ssst tttt ddddd000 0010 0101 （Write Back地址為d）

I-Type：1000 11ss ssst ttttiiii iiii iiii iiii （Write Back地址為t）

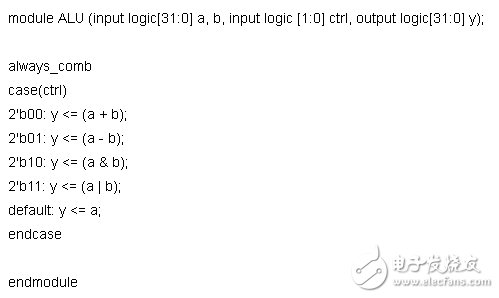

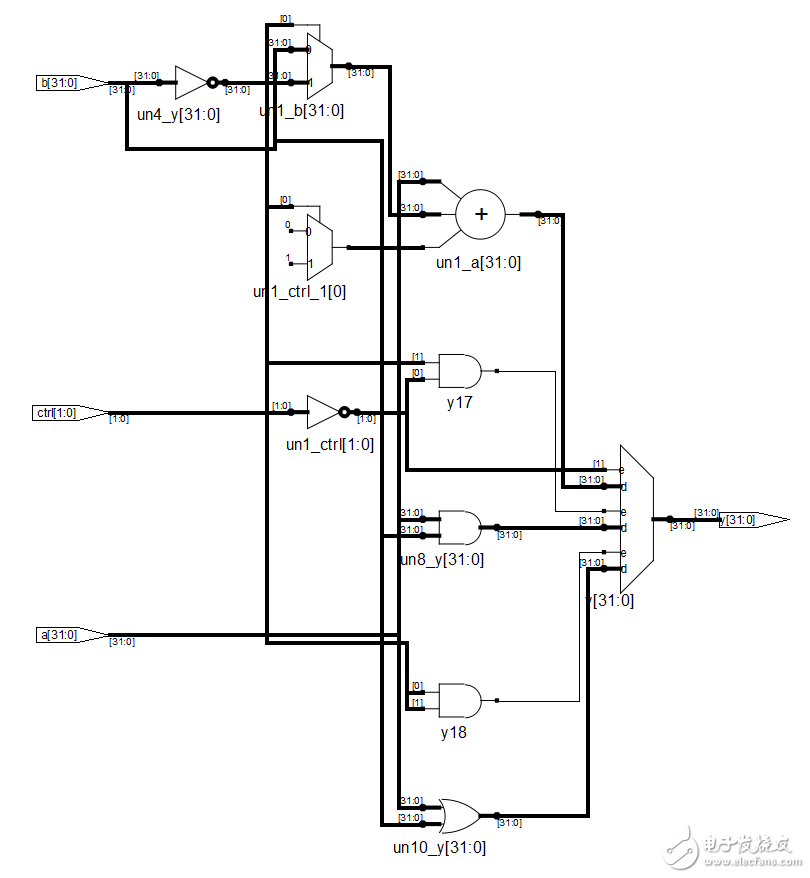

ALU的設計很簡單，控制單元根據Funct輸出的ALUcontrol［1:0］控制ALU的功能?，F(xiàn)在只需要ADD，SUB，AND，OR。我這里懶省事了，本來想自己寫個Carry Look-Ahead Adder但是時間來不及，直接用SV的“+”了。

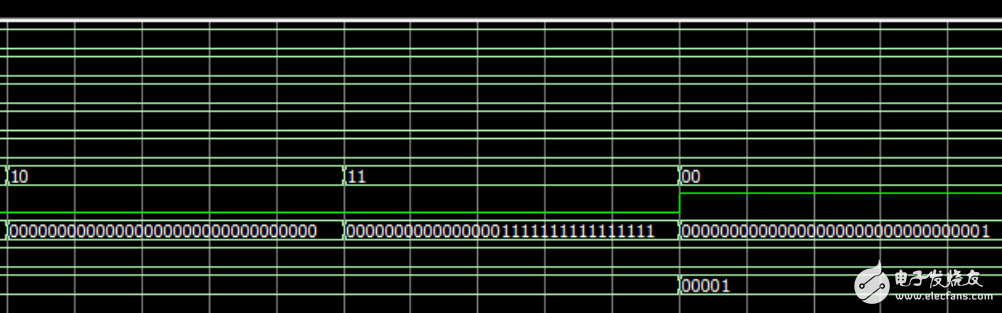

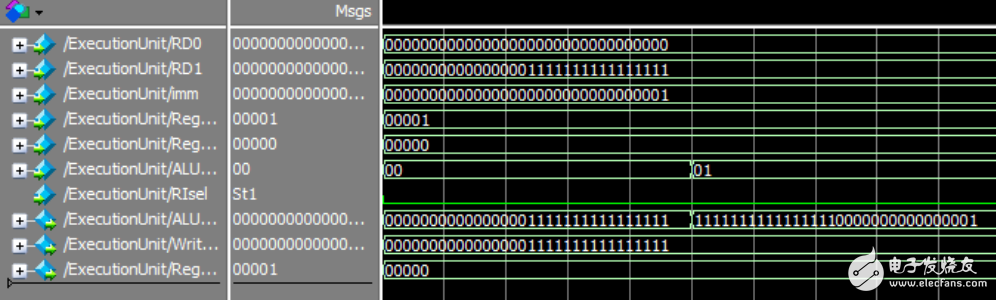

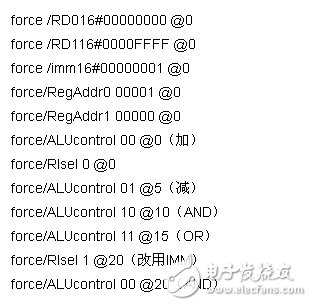

這是用ModelSim測試EU的結果：

結果都正確。

接下來測一下IFHU，我用以下六個指令

如果正常的話，IFHU應該并行執行指令1和2，到第二個周期，指令4有冒險，因此IFHU應該只執行指令3，并繼續讀取指令4和5，這兩個都依然有冒險，所以在第三周期PC不變。

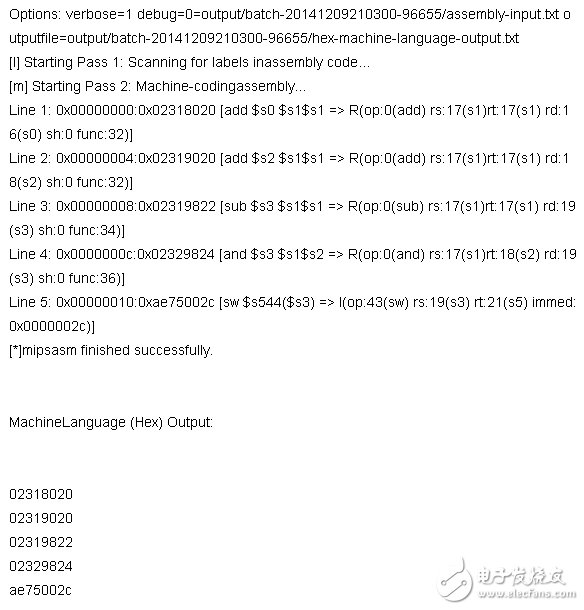

匯編器的結果：

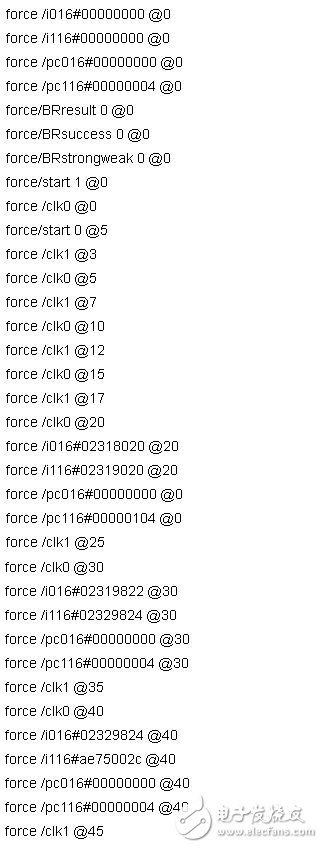

ModelSIm運行指令：（完全列出來）

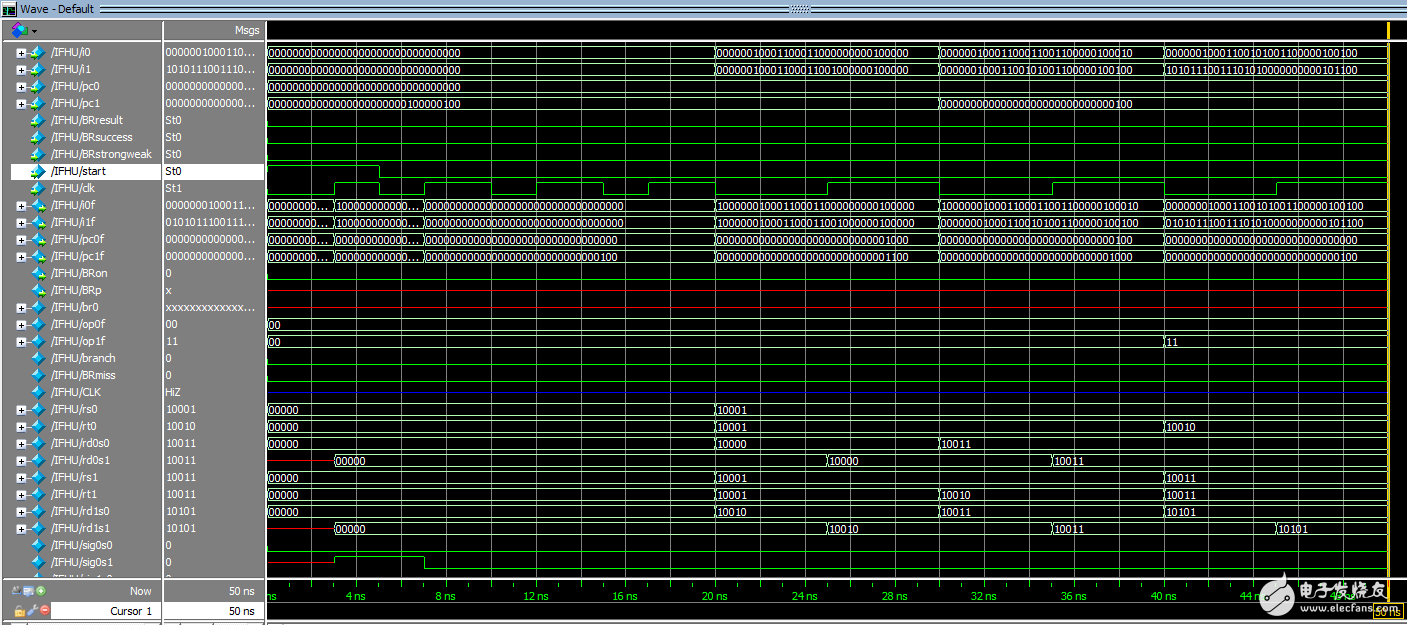

結果：

細看一下第一周期的結果：

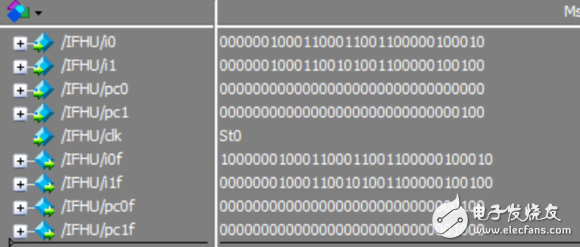

可見兩個指令都順利通過，PC都加8

第二周期：

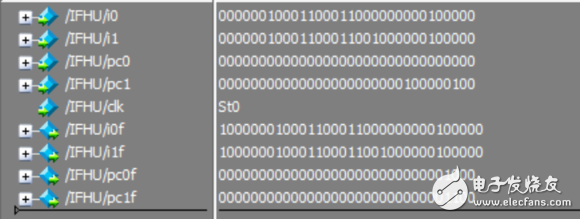

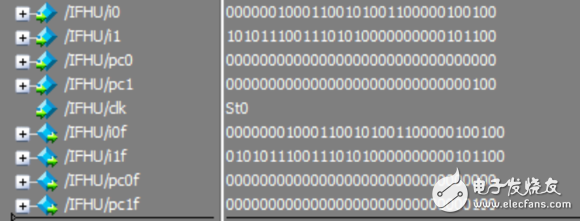

這里的I1F為0開頭，代表空指令，PC0 = PC1，而PC1 = PC1 + 4

第三周期：

兩個指令都成空指令，PC也不變，根預料的一樣。目前IFHU未發現大問題，指令流動正常。

剩下的就不多說了，MEM和WB都很直接。如果不是馬上要考期末了，我會再加點指令，再仔細測測所有單元。本來還想來個亂序執行設計，再放個寄存器重命名單元和保留站，但現在的能力有限，我想先讀幾本更深的教材。接下來我把幾個主要Module的描述發出來。
