之前Yeelight發布了一款59元售價的LED智能燈泡，采用Wi-Fi通訊協議，可根據個人需求自定義照明場景，性價比不錯取得了眾多用戶的關注。時隔幾個月，Yeelight又在上一代LED智能燈泡白光版的基礎上新增了彩光版。

這次彩光版相對于白光版直觀上有兩點不同，一是外觀顏色，二是重量。白光版外殼顏色是乳白色，彩光版是槍灰色，這種顏色更具有質感！

這次彩光版的分量非常的壓手，心里琢磨難道是用了體積更大的金屬散熱器。

Yeelight LED智能燈泡是如何實現1600萬種色彩的？下面通過暴力拆解，我們來剖析一下內部電路。

柔光罩為了阻止拆解使用卡扣與膠水雙重固定，但依舊沒有難倒我無損打開。

這種配色下的LOGO顯得更犀利。

規格參數。Yeelight LED智能燈泡彩光版型號為YLDP02YL，輸入電壓為220V，亮度為600lm，色溫1700K-6500K；功率9W，由19顆0.47W LED燈珠組合而成。此外還有CMIIT ID無線電發射設備型號核準代碼和MAC地址編號。

安規方面通過了RoHS和CQC認證，由小米生態鏈成員青島億聯客信息技術有限公司設計制造。

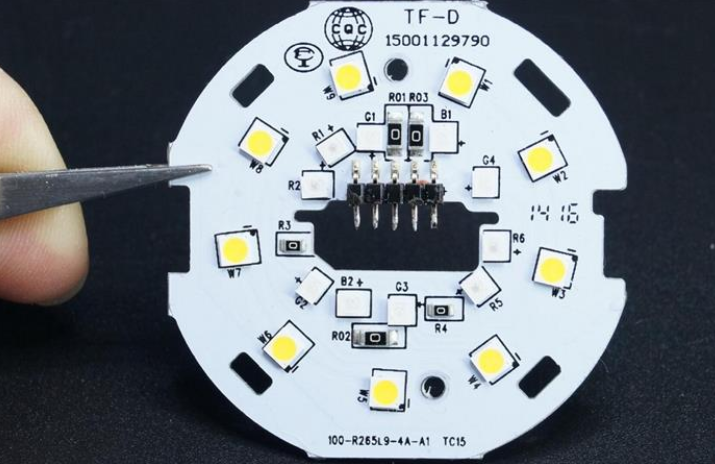

LED模塊。中間一圈白色的LED是RGB-LED，外環黃色核心的是普通白光LED。

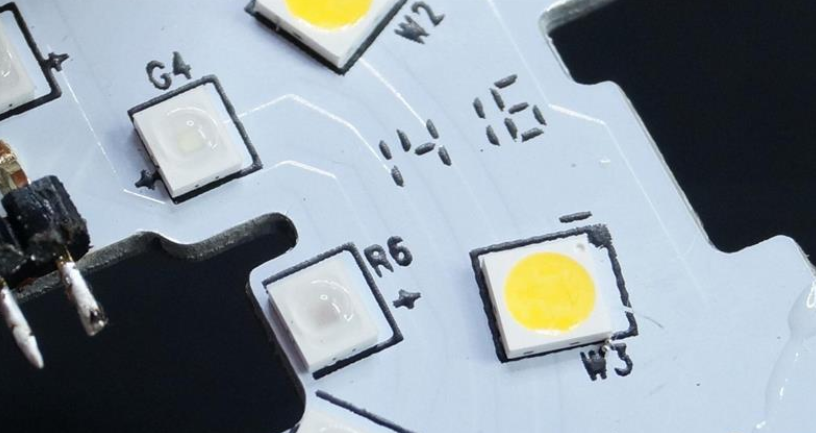

RGB-LED與白光LED特寫。

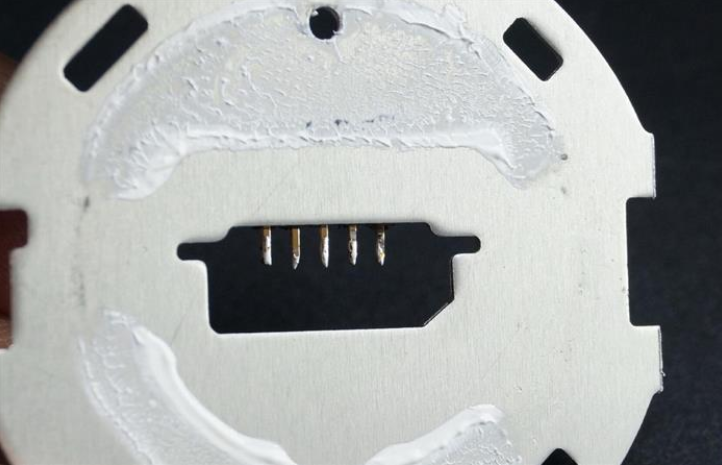

鋁制散熱基板，與散熱器接觸的位置涂有導熱硅脂。

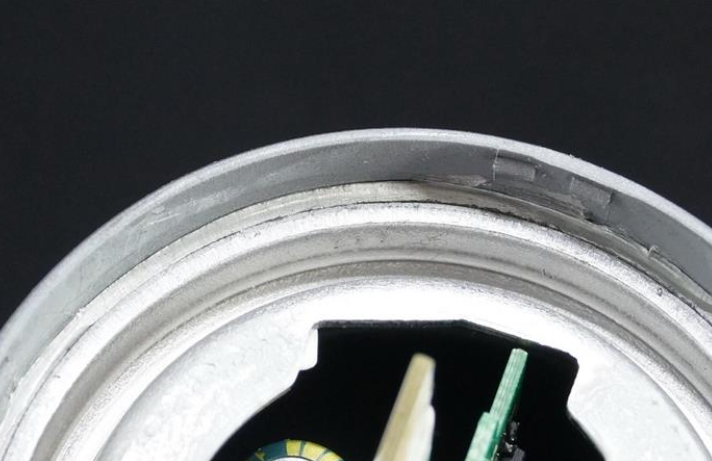

卡口特寫，燈的外殼是塑料材質，整個一體鋁制散熱器緊貼著塑料外殼。

外殼、鋁制散熱器、LED基板導熱板三層結構，熱量由內向外最后被外殼散發出去。

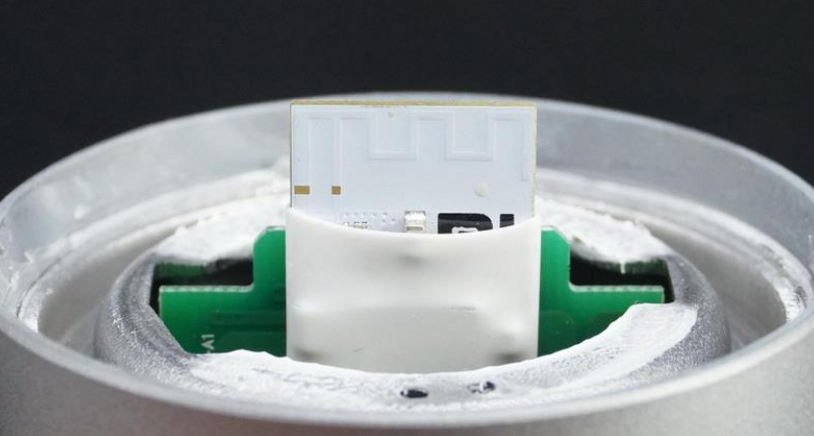

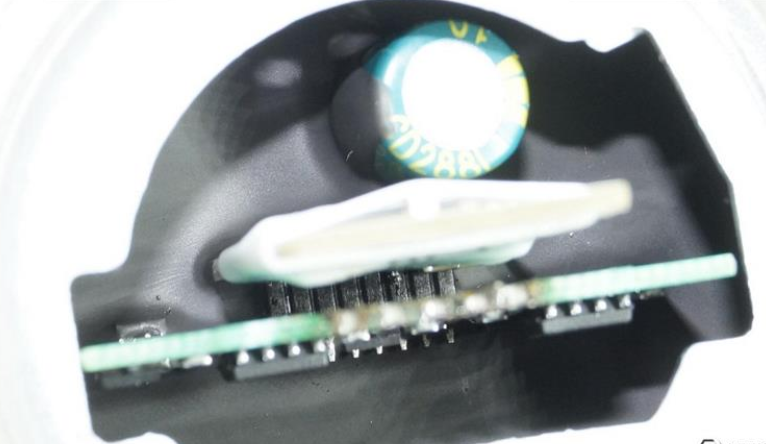

Wi-Fi模塊。

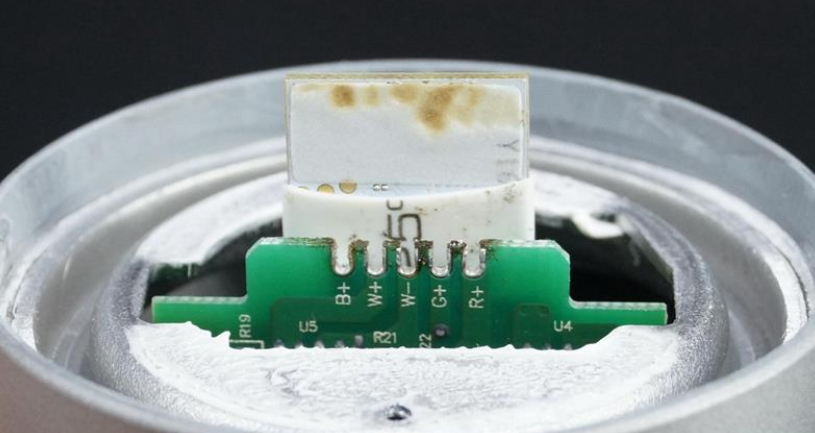

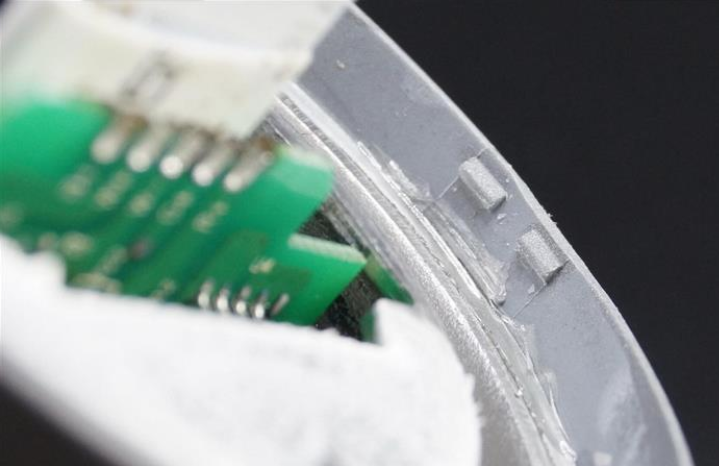

主電路板與LED基板連接位置。

電路里面灌滿了膠水，這就是重量變重的原因！還能不能一起好好的玩耍了，這叫我怎么繼續拆啊！

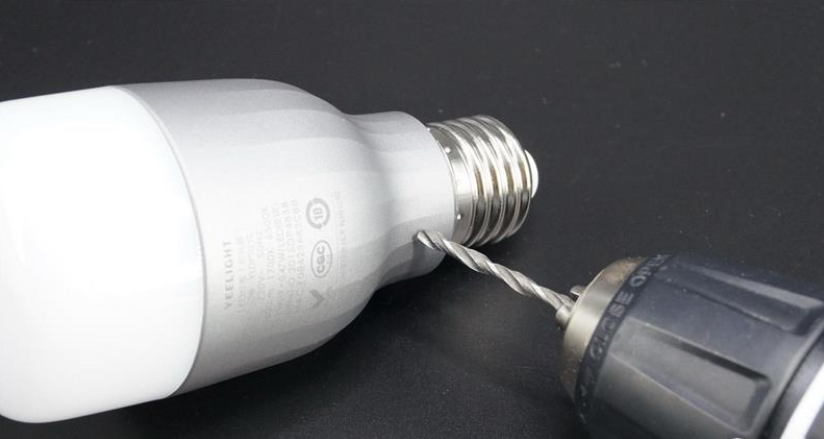

開始暴力拆機。

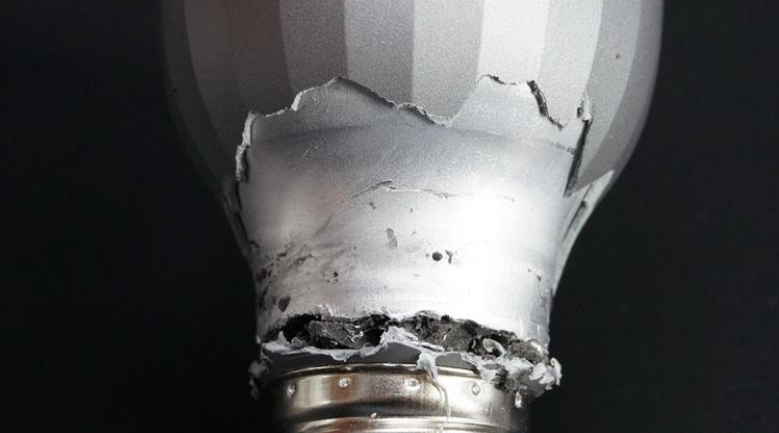

在最底部開孔能保證散熱模塊的完整性同時也能避免損壞電路。

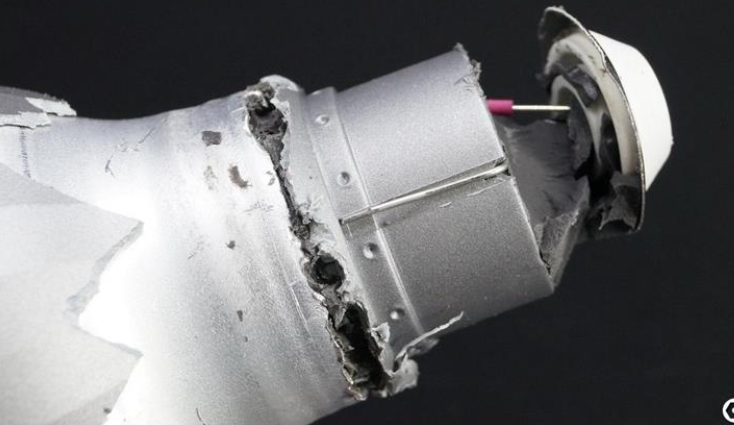

撬開外面的塑料外殼里面是一體的鋁制散熱器。

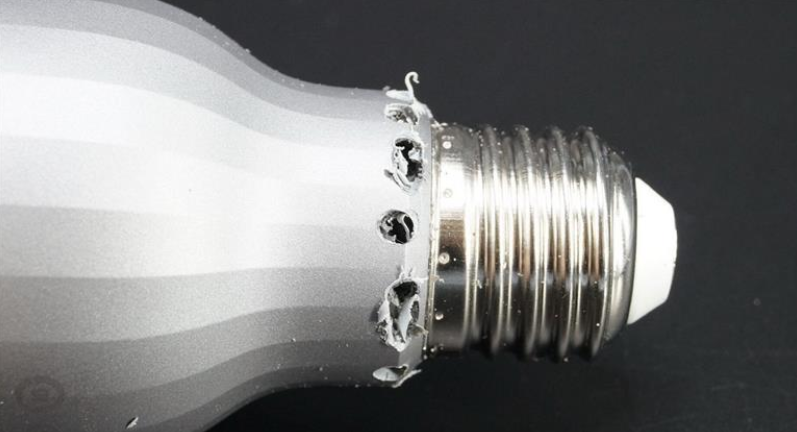

繼續拆。

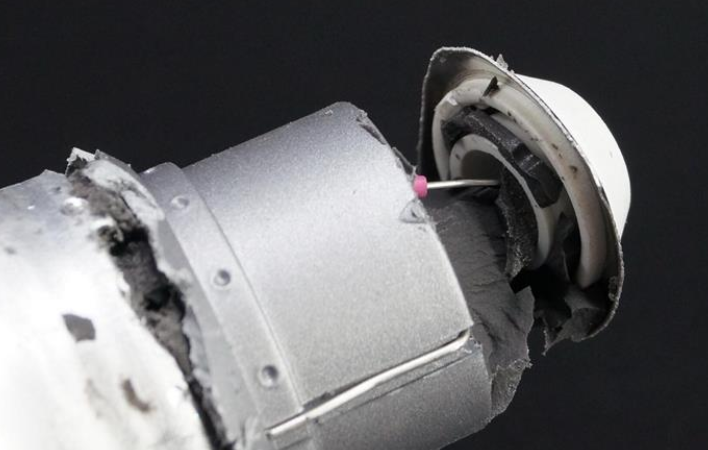

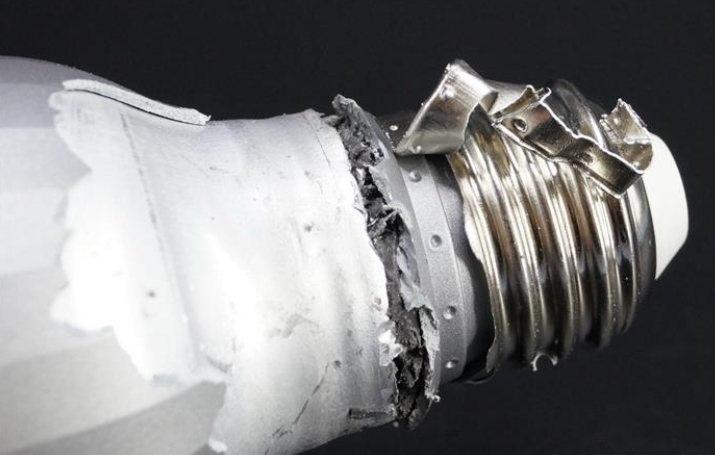

扒掉螺紋部分就露出零線與火線了，絕緣與固定做的都非常到位。

清除掉底部的部分膠，露出輸入端保險與兩顆電容（非主電容）。

徹底清理掉外面的塑料殼可以看到完整的一體鋁制散熱器。

拿掉LED模塊部分可以清晰的看見滿滿的膠水。

散熱的導熱板并不是與LED模塊全接觸的，這樣勢必會對散熱造成一定的影響。

一體散熱器的厚度適中。

膠水特寫。

用撬棒摳出來的一大坨膠塊。

清理掉的部分膠，貼合程度相當好，IC的絲印完整的轉印了過去。
