SDN（Software Defined Network， 軟件定義網絡）是一種新型的網絡架構，將網絡的控制平面與數據轉發平面進行分離，從而通過集中的控制器中的軟件平臺去實現可編程化控制底層硬件，實現對網絡資源靈活的按需調配。在SDN網絡中，網絡設備只負責單純的數據轉發，可以采用通用的硬件。而原來負責控制的操作系統將提煉為獨立的網絡操作系統，負責對不同業務特性進行適配。

基于開放協議的方案的當前SDN實現的主流方案，OpenFlow協議本身就能控制轉發層面，可以高效且嚴格地實現轉發層面和控制層面的分離，天生就適合SDN，因此OpenFlow是實現SDN的主流開放協議標準。

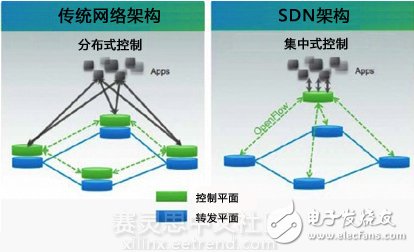

圖1：傳統網絡架構與SDN架構的對比

TrustNode是一家來自德國的公司InnoRoute推出的OpenFlow SDN路由板卡，這款產品可擴展靈活性高，超低延遲設計（2.5微秒），支持IPv6協議，集成了USB2.0/3.0端口、SD卡槽以及12個GbE網絡通信端口?？蓱玫?a href="http://m.sdkjxy.cn/soft/data/55-88/" target="_blank">物聯網（IoT）、工業級應用以及網絡接入等領域。

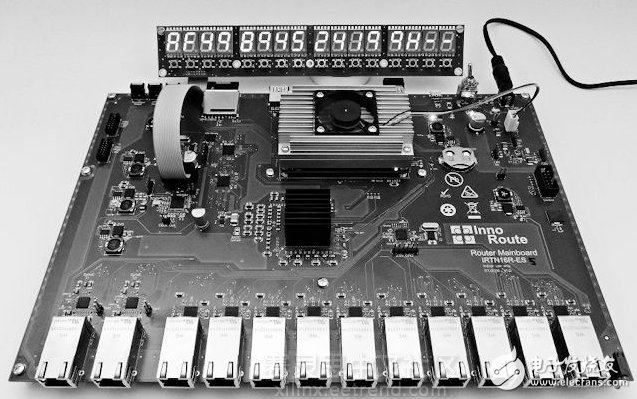

圖2：InnoRoute TrustNode SDN路由板卡正面照

這款產品采用了Intel 1.9 GHz，雙核Atom處理器，4GB RAM，并且移植了Linux操作系統，作為控制中心。除此之外，所有的數據處理和網絡通信是放在板卡中心的FPGA中實現的，采用的是Xilinx Artix-7 A200 FPGA器件，使用了134.6k LUTs、269.2k flip-flops和12.8Mbits BRAM的FPGA資源。

為什么說這款產品靈活擴展性比較高呢？因為它支持用戶使用Xilinx Vivado HLS Design Suit WebPAck（官網免費下載）工具進行自定義功能開發，支持VHDL、Verilog和高級語言（C/C++/SystemC），包括軟件和FPGA IP設計都向用戶開放，完善的文檔資源能夠讓用戶快速熟悉自定義功能設計和實現。也就是說借助這款板級（PCB）SDN，用戶可以縮短將自己產品面市的時間。

圖3：TrustNode SDN精美外觀設計

Xilinx All Programmable FPGA器件提供了該板卡可擴展性、超低延遲的特性。Artix-7系列器件是各類成本和功耗敏感型應用的最好選擇，例如軟件定義無線電（SDR）、機器視覺相機以及可穿戴設備等。
