一，設備主要功能

捷米特JM-ECTM-EIP型網關實現EtherNet/IP網絡與EtherCAT網絡之間的數據通訊，即EtherNet/IP和EtherCAT網絡之間無縫內部連接。

廣泛應用：應用于EtherNet/IP接口主站控制器與EtherCAT接口IO模塊、機械手臂、電機等通訊。支持廣泛的設備類型，能夠與多種不同設備進行通訊，可滿足多種工業生產需求。具備相應的技術參數，例如以太網10/100m自適應、特定的輸入輸出字節數等。具有一定的硬件電氣規范，包括電源要求、工作環境溫度、防護等級等。

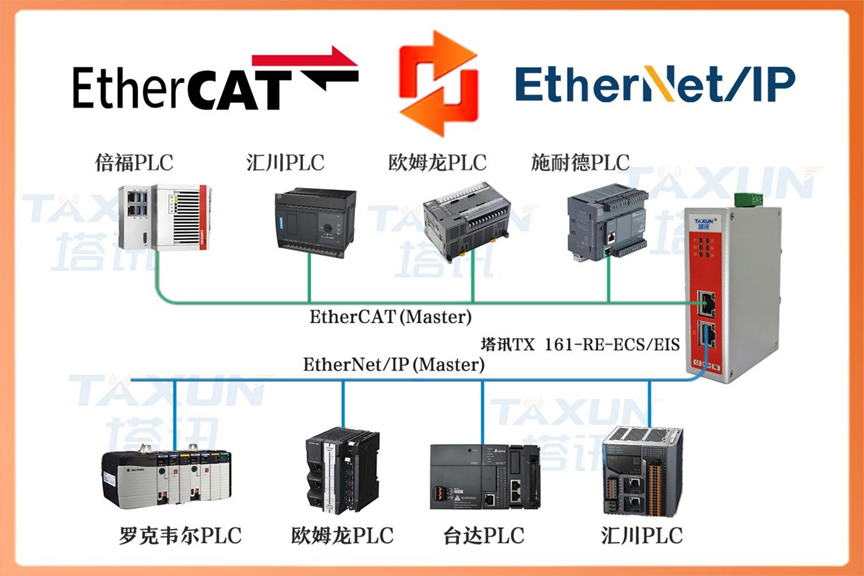

二，典型應用拓撲圖

三，設備技術參數

捷米特JM-ECTM-EIP在EtherNet/IP一側為EtherNet/IP從站，在EtherCAT一側為EtherCAT主站;

EtherCAT最多支持500個字節

支持Ethernet over EtherCAT(EoE)協議(虛擬交換機);

支持DC-Synchronous、SM Synchronous模式

支持拓撲查看器、診斷檢測、自動掃描

支持EtherNet/IP協議;

EtherNet/IP支持最大的輸入字節數為500字節，最大的輸出字節為500字節

四，配置方法

1、正確連接電源，通過網口將JM-ECTM-EIP與計算機相連，給網關上電;

2、打開配置軟件，根據需求在配置軟件中進行配置;

3、掃描正確的IP地址后，將配置軟件與網關連接，下載工程配置;

4、在EtherNet/IP網絡主站控制器中配置相應的組態，包括網關設備的IP地址和通訊字節長度;

5、將工程的組態配置下載到主站控制器中;

6、等待網關與主站之間建立正確連接，此時EIP和ECT網絡正常指示燈綠色常亮。

五，電器參數

供電：24VDC(±5%)，最大功率3.5W

安裝方式: DIN-35mm導軌

防護等級：IP20

工作環境溫度：-45～85℃，濕度≤95%

六，導軌安裝圖
