UltraScale系列芯片包含PCIe的Gen3 Integrated Block IP核在內的多種不同功能的IP核都會有一頁設置為PCIe：BARs，設置IP核的Base address register 的相關參數，如圖1所示：

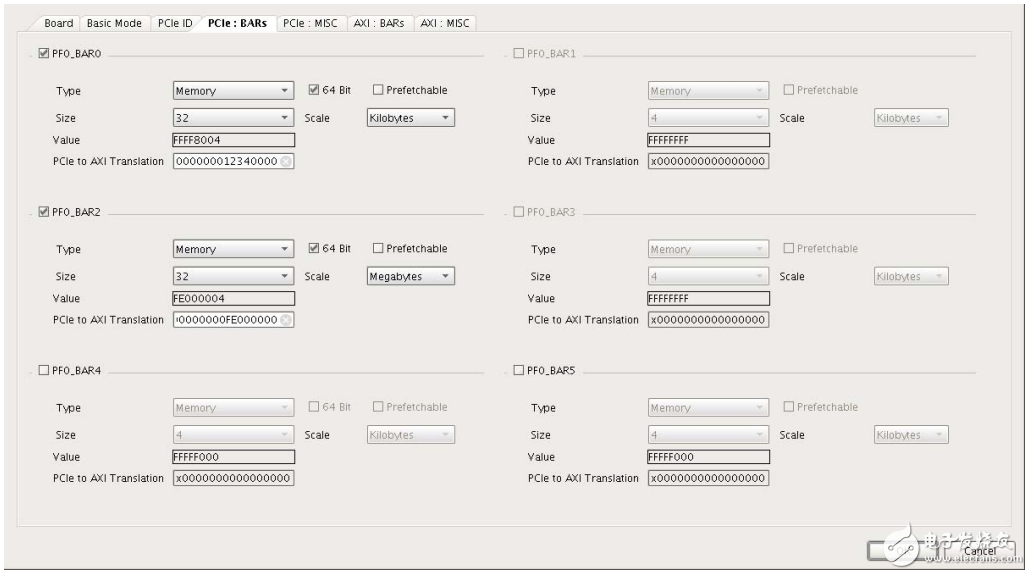

圖1 PCIe:BARs 配置圖

一般來說在FPGA中使用PCIe核都是Endpoint mode，我們的PC主機端是Rootpoint mode，一般會有一個Root Complex的混合管理器，來管理接入PCIe總線的端點設備。對于PC機來說，當PC機識別該P(yáng)CIe設備后便會識別到BAR n相對應的基地址和地址空間（不過該基地址是PC機的Root Complex主動分配的，還是PCIe設備內部固定的還有疑問）。設別基本配置信息后，PC機便可以對PCIe的內存空間進行讀寫操作了。

而PCIe IP核本身能夠引出AXI總線接口，該AXI接口是memory map 型的，所以就肯定存在自己的地址空間，本文所提的PCIe to AXI Translation便是PCIe的地址空間到AXI的地址空間的轉換。

這里就圖1中的BAR0來說明下PCIe to AXI Translation的轉換過程。BAR0的配置為：64bit數據位寬、32kilobytes地址范圍、PCIe to AXI Translation為0x0000000012340000。此時的PCIe IP核的BAR0是拓展連接到外部的AXI總線的，該總線連接到另外一個DDR4 MIG IP核，如圖2所示。圖中重點標注的AXI總線便是PCIe核引出的AXI總線。

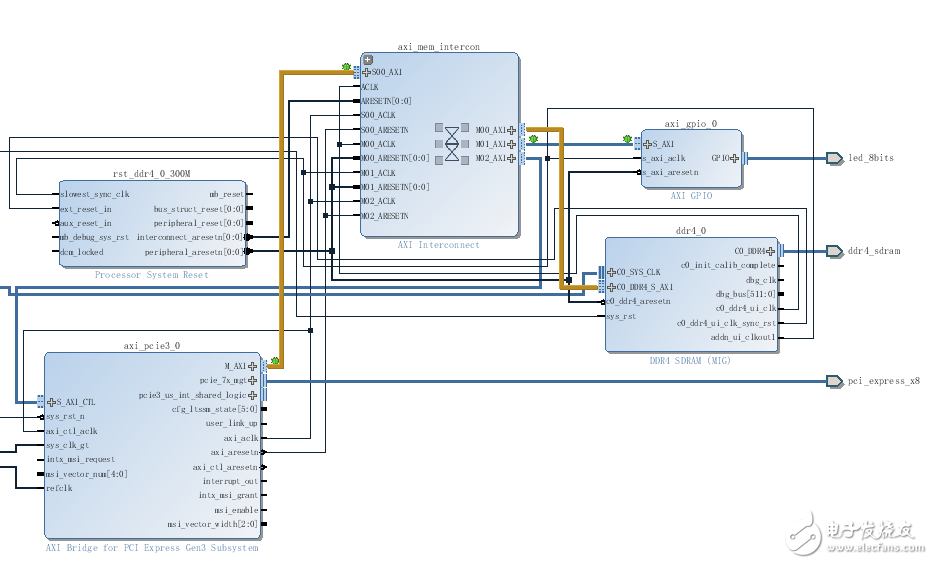

圖2 PCIe核拓展AXI接口

假設PC機設別到的PCIe BAR0的基地址為0x0000000000000000，在FPGA內部DDR4的AXI基地址為0x0000000012340000?，F(xiàn)在PC機想要往FPGA內部的DDR4地址空間的0x000000001234000F地址寫入數據，那么PC機應該對PICe內存空間的0x000000000000000F寫入數據，然后由PCIe to AXI Translation的關系，便會把0x000000000000000F轉換到0x000000001234000F上實現對AXI總線的操作，進而實現對DDR4的寫入操作。圖3可以看出具體的轉換操作。

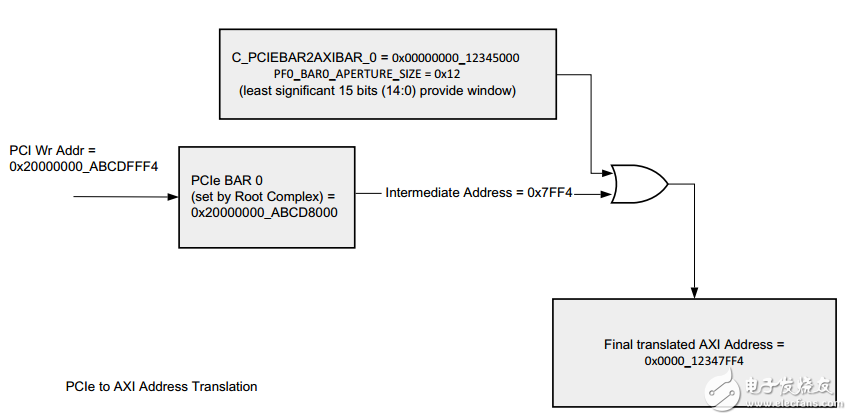

圖3 PCIe to AXI Translation 轉換圖

既然有PCIe to AXI Translation，那相應的也有AXI to PCIe Translation了，圖4是AXI to PCIe Translation的轉換圖，不過這種操作應用不多，原理也跟PCIe to AXI Translation差不多，這就不再贅述了。

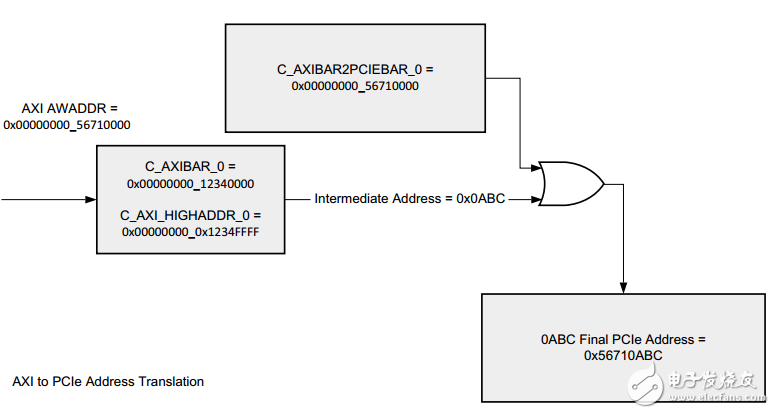

圖4 AXI to PCIe Translation 轉換圖
