共享單車作為一種環保的綠色交通工具，

改變了現代都市人的出行方式，

讓綠色出行成為一種時尚。

圣邦微電子的產品，

以工業級的品質和出色的性能，

贏得了眾多單車終端客戶的認可和好評！

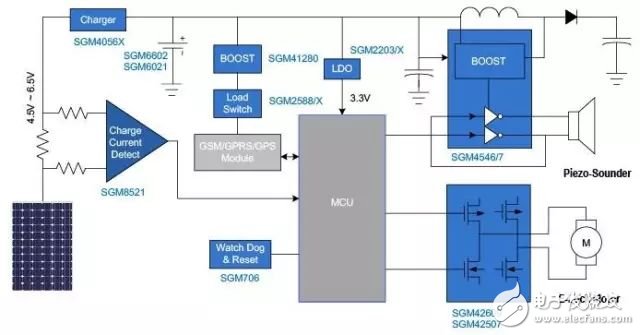

下面是一個共享單車的硬件設計系統的典型框圖，系統的核心是CPU+GSM/GPRS/GPS模塊，還包括了如下幾大功能模塊和圣邦微電子的產品應用：

共享單車系統框圖

共享單車整個供電系統是通過花鼓或者太陽能光伏板輸出，尤其是太陽能供電，在強太陽光照時達到6.5V以上。SGM4056X系列產品，是一款高耐壓輸入的線性單節鋰電充電芯片，芯片最高可承受輸入電壓為26.5V。采用圣邦微電子模擬運放產品可以實時檢測充電電流，實現安全可靠的充電控制管理。

SGM40560所具備的特性使其適合在不連續、不穩定，且長期存在電源的情況下對鋰電池充電。如果電池電壓低，系統主動關機后，只要輸入略高于電池的電壓，便輸出可充電標記，用來喚醒關機的系統（節省了比較器及耗電等問題）。SGM40560電流反灌靈敏，可直接連接光伏而避免使用二極管；耐壓高，可承受花鼓輕載輸出電壓；具備根據溫度降低充電電流的特性，不用擔心過熱；輸出電壓以及充滿后輸出電壓回退的特性也適合對3串鎳氫電池充電。

SGM41280有若干默認的輸出電壓或通過外設電阻簡單調整電壓。關斷狀態下，切斷連接后電池漏電僅為0.5μA。可自動從旁通轉入升壓，不需干預。

SGM6602則是快速響應、可輸出高壓的同步整流升壓電源。用來驅動陶瓷蜂鳴器或陶瓷喇叭輸出高音量的警報信號。SGM6021納安級靜態電流高效降壓，用來維持喚醒信號偵聽電路和節拍發生器工作。

壓電陶瓷蜂鳴報警模塊

蜂鳴器驅動芯片SGM4546/SGM4547，集成升壓BOOST電路，輸出電壓高達26V；集成雙通道高速驅動器，在1000pF容性負載的測試條件下上升時間低至12ns，特別針對壓電陶瓷蜂鳴片等容性負載，具有極強的快速響應能力。將兩個驅動通道差分串接，可以達到雙倍的輸出響度。壓電陶瓷片有不同的頻響曲線，采用CPU輸出的PWM掃頻信號就可以實現不同的音樂提示或報警功能。

電子鎖驅動模塊

針對不同的電源電壓和輸出驅動電流需求，圣邦微電子提供可選擇的系列單H橋的直流電機驅動芯片，滿足各類電池供電的低壓直流電機的驅動需求。SGM42507工作電壓范圍1.8V~7.5V，最大1.5A連續電流輸出。

SGM42507是目前全球唯一具備抗堵轉特性的電機/電磁鐵驅動器，檢測電流和電源電壓，發生堵轉出現過流或電池電壓嚴重拉低（1.75V/2.8V/3.6V）后將自動維持電壓和電流，防止因堵轉導致系統電源崩潰。

SGM42507還具備以下特性：

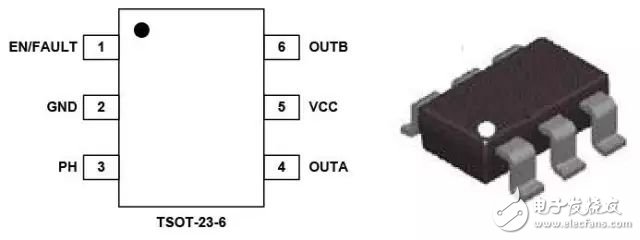

• 采用TSOT-23-6封裝，主要替代H橋MOSFET和相應的驅動（降低電路復雜度和占板面積）。

• 集成各種保護，如：欠壓、過流、堵轉、過溫等（相對于離散方案，可靠性更高）；同時集成低導通阻抗的NMOSFET管使得芯片功耗超低，FAULT引腳提供了錯誤指示功能。

• 雖然只有6個管腳（體積?。?，但控制邏輯豐富，幾乎能滿足電機調速控制的所有要求。

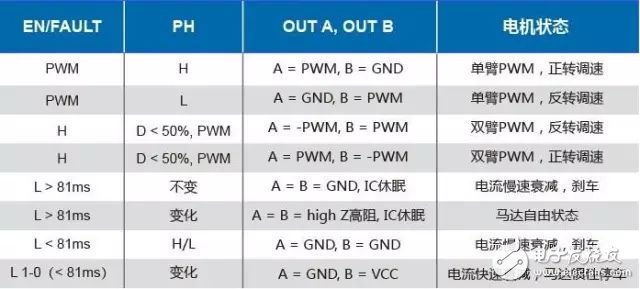

SGM42507靈活的控制模式：

SGM42507的廣泛應用：

• 閥門控制（智能水/氣表、熱量表等）；

• 電子鎖（門鎖、自行車等）；

• 電動玩具（玩具汽車、飛機、機器人）；

• 電動牙刷（中高端）；

• 便攜式美容儀（如臉部按摩器）。

電壓高于7.5V的應用，圣邦微電子還有SGM42609可以支持您。

單車的硬件設計方案不斷會有新的變化，圣邦微電子也會隨著市場的需求，持續推出更多更好的應用芯片。
