隨著800MHz主頻的Cortex-A7內核MCU震撼上市，早期的Cortex-A8內核MCU將面臨層層打擊，相同的主頻，更低功耗，更精湛的制造工藝，更優質的性?xún)r(jià)比。早期的Cortex-A8內核的MCU市場將面臨巨大沖擊，用戶該如何選擇呢？

微電子行業的高速發展，MCU的內核也在迅猛發展，工程師們對MCU的選型也提出了更高的功能和性能方面的需求。嵌入式MCU選型主要是以性能和外圍功能為主。下面我們來主要看下Cortex-A7和Cortex-A8的性能和外圍功能的區別。

圖1 ARM發布的內核構架時間

首先，我們了解下ARM Cortex-A系列內核的發布時間。 我們從圖1可以看出Cortex-A8發布的時間很早，是屬于ARMv7-A架構的第一款Cortex-A系列的內核；Cortex-A7是后期才發布的，集合了前期發布內核的優點，彌補缺點，在性能和功能上都有很大的增強。

其次，我們看下Cortex-A7和Cortex-A8性能。MCU的性能表現主要是以?xún)?nèi)核構架和制作工藝。我們先看下Cortex-A7和Cortex-A8內核構架圖。

圖2 Cortex-A7內核

Cortex-A7 處理器是一種由ARM公司推出的基于ARMv7-A架構的高能效處理器，采用28nm/40nm制造工藝，可實現單核多核MCU。該處理器與其他Cortex-A系列處理器開發的程序完全兼容，并借鑒了Cortex-A15高性能處理器的設計，采用了包括虛擬化、大物理地址擴展 (LPAE) NEON 高級 SIMD 和 AMBA 4 ACE 一致性等全新技術。Cortex-A7 處理器著重考慮了性能與功耗間的平衡。

圖3 Cortex-A8內核

ARM Cortex-A8處理器在2005年被引入市場，作為ARMv7-A架構的第一個處理器，采用45nm/65nm制造工藝。Cortex-A8可作為高性能單核處理器使用，廣泛應用于嵌入式領域，智能手機，上網本，打印機和各種其他消費類設備等移動消費類設備。自推出以來，Cortex-A8處理器已經被Cortex-A15和Cortex-A17處理器所取代，但它在高性能32位計算競爭中代表著轉折點，并且仍然廣泛部署在 許多嵌入式應用。

從上面的內核構架可以看出，Cortex-A8處理器是第一款A(yù)RMv7-A架構的處理器，是高性能的的單核處理器。Cortex-A7作為最新ARMv7-A架構的MCU，并借鑒了Cortex-A15高性能處理器的設計，性能有很大的提升。從制造工藝上，Cortex-A7用28nm/40nm的制造工藝比Cortex-A8的45nm/65nm，在功耗方面Cortex-A7有很大優勢。

最后，針對Cortex-A7和Cortex-A8的內核，我們來選擇市面上主流的代表MCU，進行簡單外圍接口對比。我們將選擇800M主頻的Cortex-A7和Cortex-A8的MCU進行對比，分別是Freescal Cortex-A7 i.MX 6ULL和某品牌 Cortex-A8 335X。

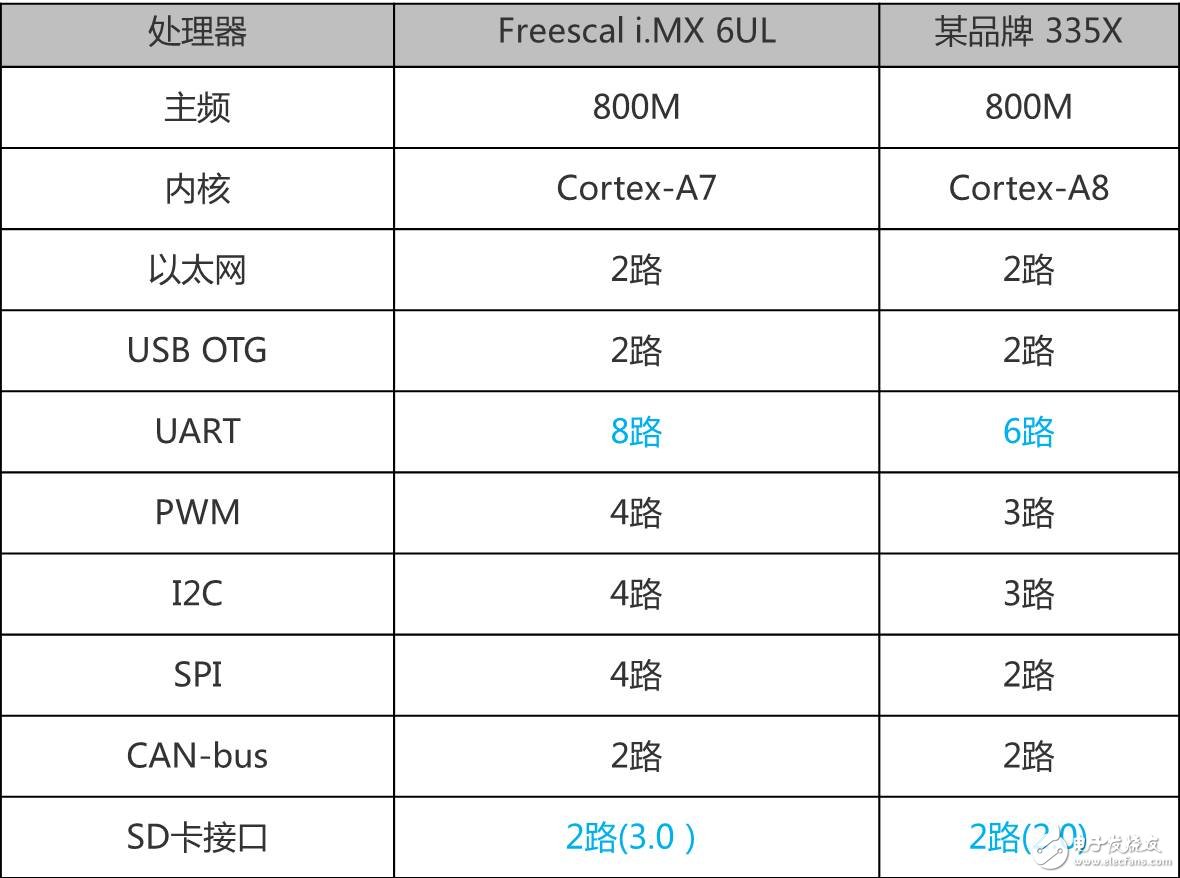

表1 外圍接口對比表

通過表1，可以看出Cortex-A7和Cortex-A8內核的MCU，外圍接口都很豐富，Cortex-A7內核的MCU參考了Cortex-A8內核的MCU外圍資源，使得Cortex-A7內核的MCU更加貼近嵌入式的應用，尤其是8串口設計，極大的解決了工業場合對多串口的需求，高速SD卡接口的設計，解決了大數據的存儲問題。

ZLG致遠電子的M6Y2C是一款工業控制核心板,采用 Freescale Cortex-A7 800MHz主頻的處理器，以先進的電源管理架構帶來更低功耗。標配8路UART、2路USB OTG、2路CAN-Bus、2路以太網等接口；標配256MB DDR3和256MB NAND Flash、硬件看門狗；通過嚴格EMC和高低溫測試，確保核心板在嚴酷的環境下穩定工作。

圖4 M6Y2C-256F256LI-T核心板

總結：

以上我們通過分析Cortex-A7和Cortex-A8內核構架和制作工藝，可以看出在同性能情況下Cortex-A7的低功耗表現得尤為突出，符合目前市面上對嵌入式設備需求。通過外圍接口的對比，我們看出Cortex-A7內核的MCU外圍接口豐富，符合目前嵌入式設備要求的單芯片解決方案。根據Cortex-A7市場推廣，Cortex-A7內核的MCU價格會低于Cortex-A8內核的MCU，所以在Cortex-A7內核的MCU進入市場會對Cortex-A8內核的MCU市場，有很大的沖擊，將會在客戶新產品設計上占有很大市場。
