1. 光纜專業常用工具

光纜施工工具箱

光時域反射儀（OTDR）

通過對測量曲線的分析，了解光纖的均勻性、缺陷、斷裂、接頭耦合等若干性能的儀器。它根據光的后向散射與菲涅耳反向原理制作，利用光在光纖中傳播時產生的后向散射光來獲取衰減的信息，可用于測量光纖衰減、接頭損耗、光纖故障點定位以及了解光纖沿長度的損耗分布情況等。

光纖熔接機

光纖熔接機主要用于光通信中，光纜的施工和維護。主要是靠放出電弧將兩頭光纖熔化，同時運用準直原理平緩?fù)七M，以實現光纖模場的耦合。

光纖熔接機配套使用工具 — 光纖切割刀

光纖熔接機配套使用工具 — 雙口剝纖鉗

光功率計

用于測量絕對光功率或通過一段光纖的光功率相對損耗。

作用：

1.用光功率計與穩定光源組合使用，則能夠測量連接損耗、檢驗連續性，并幫助評估光纖鏈路傳輸質量。

2.直接以功率表示所接收到的光的強度的一種計量器具，用來測定光的強弱：如測定光纖傳輸中光輸出的功率大小、測定激光發生器發射的激光大小等。

3.某產品生產標準是輸出激光功率500mw，檢定產品是否符合要求就用光功率計測量。

使用方法：

1.選擇最優的探頭類型和接口類型

2.評價校準精度和制造校準程序，與你的光纖和接頭要求范圍相匹配。

3.確定這些型號與你的測量范圍和顯示分辨率相一致。

4.具備直接插入損耗測量的 dB功能 。

紅光源

紅光源是一種可視光源，通常用于光纖識別、單?；蚨嗄９饫w的故障定位及光纖識別，是對OTDR測試盲區的有力補充，是光纖網絡、LAN、ATM光纖系統及電信網絡系統維護的基本工具。

光衰減器

用于對光功率進行衰減的器件，它主要用于光纖系統的指標測量、短距離通信系統的信號衰減以及系統試驗等場合。

光衰減器可分為固定型衰減器、分級可調型衰減器、連續可調型衰減器、連續與分級組合型衰減器等。其主要性能參數是衰減量和精度。

2 無線工程常用工具

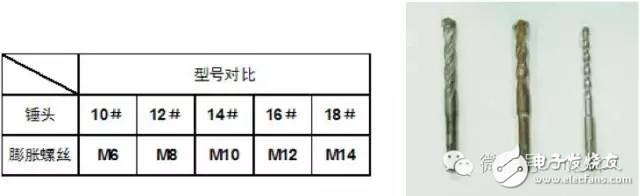

電錘

常用于混凝土、石塊類施工。如墻面打膨脹螺絲、對地加固，穿墻，穿地板打孔，穿線。

電鉆

主要用于鋼材、木材類打孔。如走線架的打孔。

曲線鋸

手持電動工具，主要用于鋸割塑料、木板、薄的鐵板以及銅/黃銅、鋁等有色金屬。如機房防靜電地板的切割。

角磨機

手持電動工具，主要用于鋼鐵件切割后打磨毛刺和鋼鐵件復連前打磨油漆。如走線架切割完打磨，機墩、走線架復連前打磨油漆。

切割機

利用交流電動機帶動切割片來切割鐵件。如走線架的切割。

水平尺

主要用于被測物對水平面、垂直面或45 度傾斜面位置程度的一種計量器具。

直角尺/直尺

主要用于較短長度距離的測量。

卷尺

一般用于較遠距離長度的測量。通常會在室內確定機架位置和安裝走線架時用到。

常用的有3 米盒尺和5 米盒尺。

皮尺

一般用于遠距離長度的測量。在做工前檢查測量饋線路由長度時會用到。

吊線錘

吊線錘是利用萬有引力原理來觀察所立機架是否與地面垂直。測量機架是否與地面垂直，用直尺先量吊線上端距機架側面的距離，再量吊線下端距機架側面的距離，如兩者相等即表明機架這一面與地面垂直。

羅盤

羅盤是利用一個磁性物體(即磁針)具有指明磁子午線的一定方向的特性，配合刻度環的讀數，可以確定目標相對于磁子午線的方向。根據兩個選定的測點(或已知的測點)，可以測出另一個未知目標的位置。

坡度測量儀

主要用于坡度的測定與設定，也可測定天線的傾角。將測量儀與被測定對象接觸。旋轉刻度旋輪，直到水準管氣泡居中即可。讀取指針尖端對準刻度盤上的數字。

萬用表

可用來測量直流電壓/電流、交流電壓/電流、電阻、電容、二極管正向壓降、晶體三極管參數及電路通斷等。

滑輪/千斤頂/尼龍繩/尾繩

滑輪一般采用定滑輪。千斤頂用于頂起饋線盤，以便饋線的布放。高空作業中，尼龍繩用于吊裝天線。尾繩用于吊裝時穩定和調整被吊裝件，也可作為安全繩用于人員上下保護和起吊小件，重量輕的工具，安裝材料等。

安全帽/安全帶/安全繩

用前必須檢查，發現破損，停止使用。避開尖刺、釘子物體，不得接觸明火和化學藥品。經常保持清潔。臟后用溫水及肥皂清洗，蔭涼處晾干，不可熱水侵泡或日曬火燒。

★ 安全帽、安全帶、安全繩稱為高空施工人員的生命三寶，要求必須強制使用，以確保施工人員安全。

電源線壓接鉗

主要用于電源線、地線等線纜連接頭的壓接。

使用方法：

根據所壓接連接頭的大小，選擇合適口徑的孔位進行壓接，壓接鉗凸起的部位應該頂在連接頭壓接管的背部，要保證壓接位置和方向的正確性。

機械式壓線鉗

主要適用于截面為6-240m㎡銅導線和4-185m㎡鋁導線的圍壓連接及封端。

同軸壓接鉗

主要用于壓制同軸電纜接頭。

根據所壓接連接頭的大小，選擇合適口徑的孔位進行壓接，壓接鉗凸起的部位應該頂在連接頭壓接管的背部，要保證壓接位置和方向的正確性。

網線鉗

主要適用于RJ－45網線接頭和電話線接頭的制作。

老虎鉗/尖嘴鉗

主要用于用來夾持和剪斷各種電線。

斜口鉗

斜口鉗是一種利用特殊鋼制成的優良工具，刃部因利用高周波來燒制而具有耐久性。在使用時，為了不傷及斷片周圍的人或物，應確認斷片飛濺方向再進行切斷。不要使用刀刃尖端在物品上挖洞。不要用手直接接觸刀刃尖端。不能用來切斷超過負荷的粗線材料。

大力鉗

大力鉗可作普通鉗使用, 可夾細小鐵料打磨，焊接，臨時把手等 。

剝線鉗

主要用來剝掉細纜導線外部的絕緣層。

鴨嘴鉗/剪線鉗

鴨嘴鉗在工程中主要用于安裝饋線頭子。通過改變滑動螺桿的位置可以獲得不同口徑鴨嘴鉗鉗口寬。

剪線鉗主要用于電纜，電源線的剪裁。

電烙鐵

電烙鐵主要用于同軸電纜接頭的焊接。

螺絲刀

十字口螺絲刀，平口螺絲刀，主要用于各種螺絲、螺釘?shù)夭鹧b。

活動扳手

用于各種螺母的拆卸和緊固。

呆扳手

用于各種螺母的拆卸和緊固。

香檳錘

用于在機架等設備安裝微調時使用。

緊力夾

用于臨時緊固。例如走線架連接時的固定。

套筒

套筒扳手是由一套尺寸不等的梅花筒組成，使用時手柄連續轉動，工作效率較高。當螺釘或螺母的尺寸較大或扳手的工作位置很狹窄，就可用棘輪扳手。方形的套筒上裝有一只撐桿。當手柄向反方向扳回時，撐桿在棘輪齒的斜面中滑出，因而螺釘或螺母不會跟隨反轉。如果需要松開螺釘或螺母，只需翻轉棘輪扳手朝逆時針方向轉動即可。

內六角

常用于內六方螺絲的拆裝和緊固，一般多用于電池條的連接。

★ 注意：在緊固電池條連接條時，應該在手柄處纏上絕緣膠帶進行絕緣保護。

電纜剪刀

常用于電源線的截斷，和剪線鉗相比，其能剪斷比較粗的電纜，也可用于饋線的粗略裁截。

當?shù)犊诤仙蠒r，按右圖OPEN方向下壓扳機，即可將鉗口退出。

介刀

通常在制作線纜剝線纜外皮時使用。

鋸弓

常用于分割各種材料 ，如裁截饋線，或鋸掉工件上多余部分。

熱風槍

熱風槍用途廣泛，可用于融解、解凍、除漆、器皿干潔、收縮包裝、收縮管加熱。

工程中常用于熱縮套管的封裝。

繞線槍

用于告警、監控等信號線纜的安裝連接。分為手動和電動兩種。

卡線槍

用于告警、監控等信號線纜的安裝連接。

饋線工具

饋線刀，擴孔器，饋線接頭制作的專用工具。

電動卷揚機

用于物料升降或平拖。

3 維護常用儀器

駐波儀

用于測量天饋駐波比，定位天饋系統故障。

紅外測溫儀

頻譜分析儀

微波網絡分析儀

信號發生器

射頻功率計

數字傳輸分析儀

微波頻率計

誤碼測試儀

噪聲測試儀

數字示波器

協議分析儀

信令分析儀

對網絡信令和事件進行抓取和分析。

光譜分析儀

穩定光源

偏振模色散測試儀

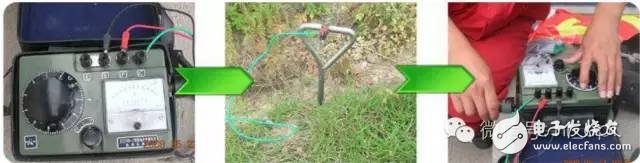

接地?fù)u表

接地電阻測量。

基本原理是采用三點式電壓落差法。測量手段是在被測地線接地樁（暫稱為Ｘ）一側地上打入兩根輔助測試樁，要求這兩根測試樁位于被測地樁的同一側，三者基本在一條直線上，距被測地樁較近的一根輔助測試樁（稱為Ｙ）距離被測地樁２０ 米左右，距被測地樁較遠的一根輔助測試樁（稱為Ｚ）距離被測地樁４０米左右。測試時，按要求的轉速轉動搖把，測試儀通過內部磁電機產生電能，在被測地樁Ｘ和較遠的輔助測試樁（稱為Ｚ）之間“灌入”電流，此時在被測地樁Ｘ和輔助地樁Ｙ之間可獲得一電壓，儀表通過測量該電流和電壓值，即可計算出被測接地樁的地阻。

涂層測厚儀

鍍鋅層厚度測量。

測量原理：

磁性測厚原理：當測頭與覆層接觸時，測頭和磁性金屬基體構成一閉合磁路，由于非磁性覆蓋層的存在，使磁路磁阻變化，通過測量其變化可計算覆蓋層的厚度。

渦流測厚原理：利用高頻交電流在線圈中產生一個電磁場，當測頭與覆蓋層接觸時，金屬基體上產生電渦流，并對測頭中的線圈產生反饋作用，通過測量反饋作用的大小可導出覆蓋層的厚度。

扭力扳手

螺栓緊固力度測量。

扭力扳手（扭矩扳手）分為定值式、預置式兩種，預置可調式扭矩扳手是指扭矩的預緊值是可調的，使用者根據需要進行調整，使用扳手前，先將需要的實際擰緊扭矩值預置到扳手上，當擰緊螺紋緊固件時，若實際扭矩與預緊扭矩值相等時，扳手發出“咔嗒”報警響聲，此時立即停止扳動，釋放后扳手自動為下一次自動設定預緊扭矩值。扭矩扳手手柄上有窗口，窗口內有標尺，標尺顯示扭矩值的大小，窗口邊上有標準線。當標尺上的線與標準線對齊時，那點的扭矩值代表當前的扭矩預緊值。設定預緊扭矩值的方法是，先松開扭矩扳手尾部的尾蓋，然后旋轉扳手尾部手輪。管內標尺隨之移動，將標尺的刻線與管殼窗口上的標準線對齊。頭部尺寸可隨用戶需求而配置，如內六角、開口、一字、十字頭、梅花頭、標準頭等。

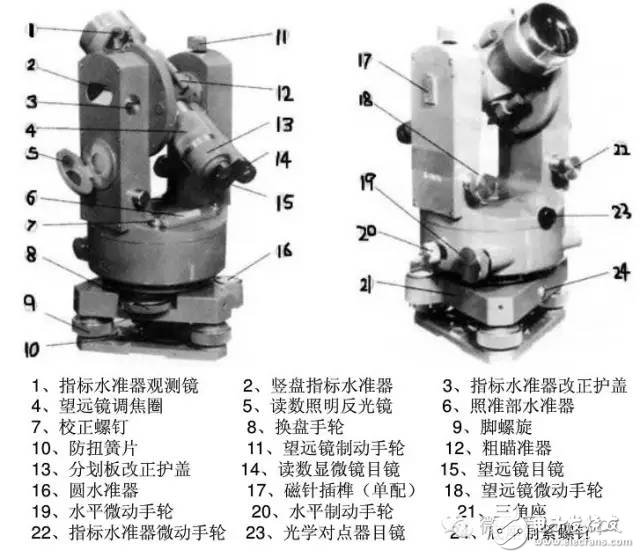

經緯儀
