作者：nanoMan， Maxim Integrated特邀博主

如果您像我一樣擁有高IQ，應該不會輕易被任何“標題黨”打動。所以，當我聽說Maxim改進了其EE-Sim? DC-DC轉換器工具時，我的態度是懷疑的。適用于任何用戶的電源設計工具？這是真的嗎？帶著疑問，我與這款工具的設計者之一Erin Mannas交流了一番。Erin向我展示了新版本的EE-Sim有多么容易使用，以及能夠多么精準地仿真電源電路。我能夠快速完成電源電路設計，從而繼續項目的其它工作。聽聽我們都聊了些什么，然后親自試試這款免費的工具吧！

nanoMan：廠商都很喜歡宣稱自己的工具簡單易用，我們所有人都聽過這句話。但是，工程師憑什么才能相信你呢？

Erin：在重新設計這款工具時，我們?cè)谟脩艚缑嫔舷伦懔斯Ψ?。我們的目?biāo)是使工具簡單、快速、直觀易用 — 無論是頻繁使用還是每年用上幾次。我們省去了舊版中基于場景的向?qū)А撁鎮冗吅晚敳慷疾紳M了選項。否則，在這樣的頁面設計中誰能快速找到想要的東西？

相反地，我們創造出了一種很好的平衡，既提供了工程師所需的功能，又擁有簡潔、結構清晰、易理解的界面。只有當用戶關于工具的思考越少，才能幫助他們更專注于自己的電源設計。

nanoMan：現在，跟我聊聊這款工具的原始版本到底出了什么問題，以至于你們要重新設計？

Erin：鑒于增強功能的絕對數量和改進的范圍，我們意識到重新設計一款新工具的效率會更高。就好比購買了一套小房子，并計劃將其拆掉從而在原址重建一棟更大的房子，您肯定不會再使用舊的地基，對吧？

nanoMan：我明白您的意思了：有時候從頭再來的效率更高、效果更好。那么，像我這樣的電源設計用戶能夠享受到哪些高級功能？

Erin：在大多數工具中，當您按下仿真按鈕后，并不能看到仿真參數。而現在EE-Sim不僅可以讓您看到參數，而且可以進行修改。

重新補償是增加的另一項功能。您在EE-Sim中創建電源設計時，輸入要求，工具將執行數據手冊方程，以確定IC周圍所有元件的最優值。對于大多數工具，您必須接受這樣一種情況：如果您更改了某個元件，與設計方程不再匹配 — 您的設計可能不再穩定或者根本無法工作。但是在EE-Sim中，更改元件值之后，可以重新執行方程并更新其它元件值，從而得到比最初計算結果更好的設計。

電容降額功能是電源設計高手們尤其喜歡的一項功能。根據施加電壓的不同，就電容值而言，電容器的行為通常與數據表不一致。這是電容的性質所致。DC-DC轉換器工具會考慮電容在偏置下的性能，所以您不必自行對其進行降額。您得到的是交付即用的設計。

對于新用戶來說，完全不必望而卻步。這款工具提供了我們工程師定義的全部參數的默認設置，只需最少的調整即可返回完美的結果。實際上，像您這樣的專家很可能也首先使用默認設置，檢查結果，然后再更改負載等。任何希望專注于產品創新而非花費大量時間設計電源的人，都能通過EE-Sim受益。

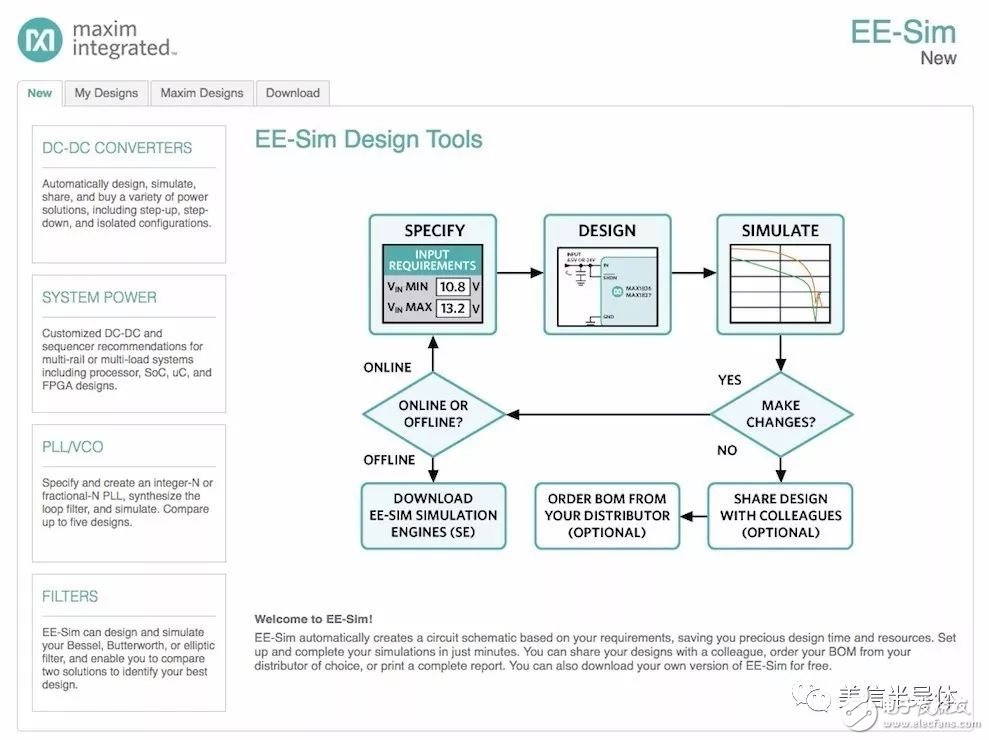

圖1. EE-Sim DC-DC轉換器工具經過重新設計，可有效提高各層次用戶的生產力

nanoMan：但是，EE-Sim工具真的能夠節省設計時間嗎？(若果真如此，我就有更多時間練習瑜伽了...)

Erin：通過使用EE-Sim，您不需要通篇檢查數據手冊以及手動列方程，該工具總是能夠提供一次通過的結果。在最新的迭代中，我們已經通過了第一關設計，允許您：

• 對電容值降額

• 更改元件，并在數秒內重新補償

• 輕松定制仿真器工作方式，包括調整源和負載設置

• 快速比較同一設計的多個版本 — 能夠仿真原始版本和您更改原件后創建的版本，還可以將兩種設計的波形疊加在一起

EE-Sim的報告能夠提供關于您所做的詳細粒度和控制。您也可以通過注釋、高亮甚至箭頭等為原理圖增加備注。例如，如果您的走線需要處理大量電流，可以在原理圖中高亮這些走線，并用注釋說明布線中需要使用更多的金屬。如果您需要將設計交給Layout工程師，利用注釋就能夠快速與同事進行溝通，明確需要解決的問題。

nanoMan：聽說，你們聲稱這款工具的波形查看器要比市場中的其它工具都優異。這是在開玩笑吧？

Erin：這項功能真的很棒！我們也盡力讓它看起來不太丑(笑)。這是一款非常強大的虛擬示波器。您可以添加和刪除波形、更改顏色、以4種不同方式標度圖形、放大、使用多個標記特定的水平或縱向值、計算標記之間的值。一幅圖形上有多個波形時，您可將其獨立或基于Y軸進行堆疊。您可將曲線保存為9種不同的格式，便于將其粘貼到文檔中，或者將底層數據導出為電子表格格式。

nanoMan：感謝您和我分享EE-Sim改版的故事。我終于可以專注我的核心設計 — 我癡迷的極限飛盤技巧，而不是讓人汗流浹背的電源設計。
