IRISYS – REDEYE-6A Pyroelectric Array Sensor

——逆向分析報告

低成本的熱成像紅外傳感器，采用陶瓷材料的熱釋電陣列據麥姆斯咨詢報道，IRISYS（Infrared Integrated Systems Ltd.）成立于1999年，是一家英國高科技傳感器生產商。IRISYS設計、開發和制造紅外傳感器、熱成像儀、人流計數器、電子安全設施和其它熱檢測儀等產品，在世界眾多國家被廣泛使用。REDEYE-6A是一款采用熱釋電陶瓷的紅外陣列傳感器，其制造工藝比微測輻射熱計簡單。陶瓷板連接在讀出電路（ROIC）的頂部，并用紅外窗口密封。

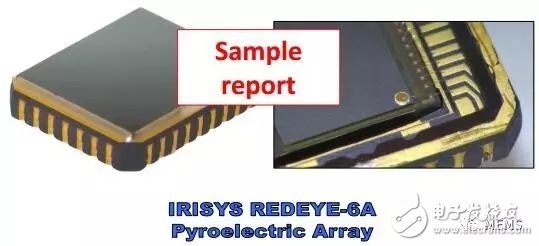

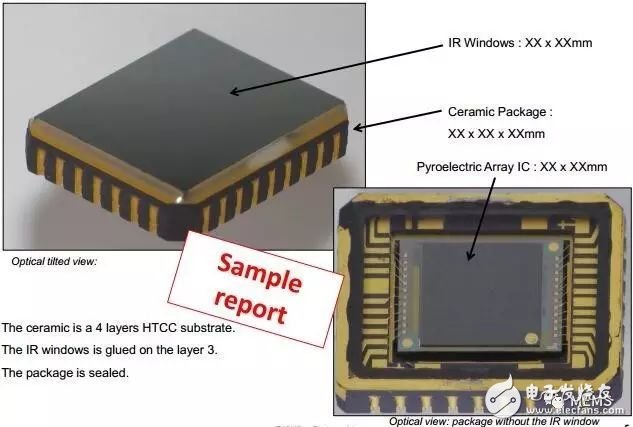

IRISYS熱釋電陣列傳感器REDEYE-6A封裝信息

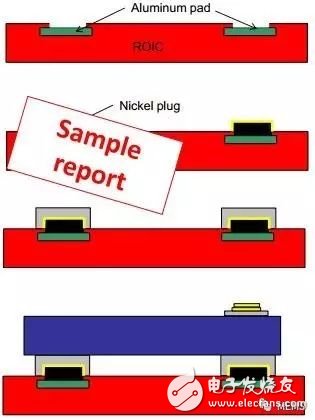

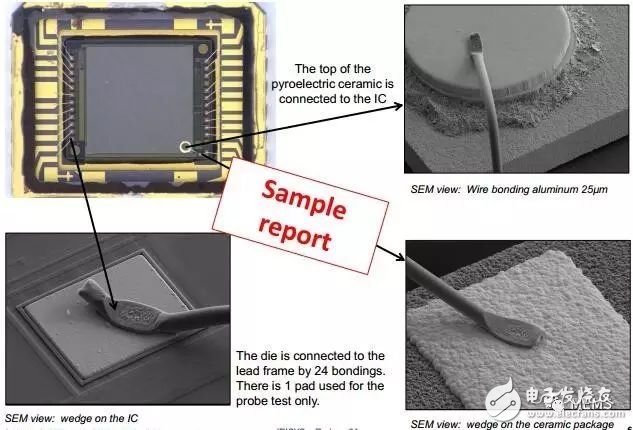

IRISYS熱釋電陣列傳感器REDEYE-6A鍵合信息

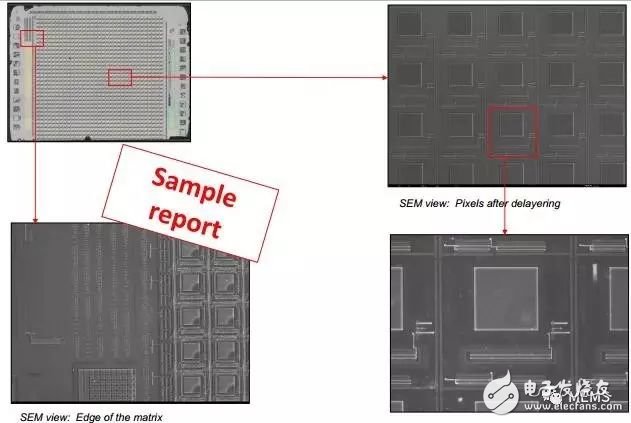

IRISYS熱釋電陣列傳感器REDEYE-6A讀出電路

IRISYS熱釋電陣列傳感器REDEYE-6A熱釋電陶瓷

IRISYS熱釋電陣列傳感器REDEYE-6A部分工藝流程REDEYE-6A的分辨率較低，僅為31 x 31像素，但是其針對不需要高清晰度和高刷新率的低成本應用做了優化。基于相同的熱釋電陶瓷技術的高清晰度陣列傳感器的分辨率可達：47 x 47像素。IRISYS開發了一種通過標準光學傳感器來補償?shù)头直媛始t外傳感器的系統，并且還可以將可見成像與熱成像進行融合。本報告對紅外熱釋電陣列傳感器REDEYE-6A進行詳細地逆向分析，并給出制造工藝流程，以及成本和價格預估。
