視頻監控安防監控需求正旺，

在個人和商業應用方面變得更加經濟，

受對更高標準的安保需求的驅動，

在全球已有數以百萬計的監控?cái)z像頭被安裝。

由于許多監控?cái)z像頭一直處于打開狀態，因此監控?cái)z像頭制造商已經轉向使用節能發光二極管（LED）照明。與以前使用的白熾燈/熒光燈相比，LED的效率提高了80-90%，且散熱較低。同時，LED還具有更長的使用壽命，在視頻監控?cái)z像頭的應用中占據更小的空間。

隨著生產數量的增加，攝像頭制造商要求LED驅動板的設計更簡單、更緊湊、成本更低。但同時，他們需要的LED驅動器能滿足更高的效率、更低的功耗、更高的精度、更好的圖像分辨率的要求。面對這些挑戰，硬件工程師需要一個可以滿足以上所有要求的LED驅動器解決方案。

TI的TPS54200是一款新型DC/DC同步降壓LED驅動器，可幫助支持視頻監控和其它終端設備。該器件提供了高效、高性?xún)r(jià)比的解決方案，且具有高模擬調光精度。TPS54200采用簡單的小外形晶體管（SOT）23-6封裝，使用戶能夠輕松設計LED驅動板。

圖1所示為T(mén)PS54200的簡化電路原理圖，驅動一系列外部元件數量絕對最少的白色LED燈。這對于商業/工業用途的視頻監控?cái)z像頭或其他通用LED照明而言，將是一個很好的解決方案。

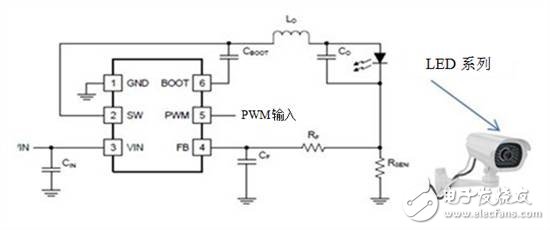

圖1：TPS54200的簡化原理圖

當驅動LED燈串時，TPS54200具有較低的RDS（on）值，提供高效率。引線框上倒裝芯片（FCOL）技術可最大限度地減小模具和封裝引線之間的電感和電阻。通過其低導通電阻，該器件能夠高效（97%的峰值效率）運行，并保持監控?cái)z像頭的功耗盡可能低。參見圖2。

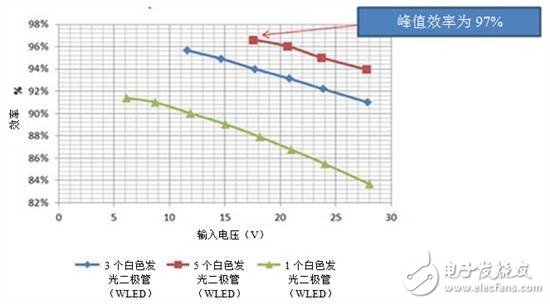

圖2：1A負載下的TPS54200效率

TI設計了TPS54200的模擬調光功能，具有極佳的精度，使通過LED的電流與具有良好線性度的脈寬調制（PWM）占空比成正比，具有良好的線性度。請參見圖3。因此，您可以使微控制器單元（MCU）產生比通過直流電壓的典型調光更高精度的PWM脈沖。

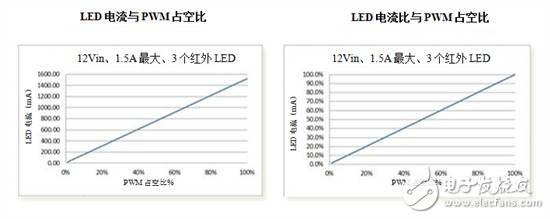

圖3：LED電流與PWM占空比的100%線性度

使用TPS54200，可通過PWM輸入以極高的亮度精度驅動一系列LED，即使是5%的PWM占空比。對于想要確保準確的亮度控制的終端設備設計人員來說，這是一個巨大的利好，即使在使用未經調整的LED實現低成本時也是如此。參見圖4。

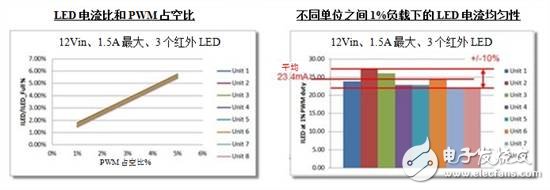

圖4：通過未校準的白色LED燈對TPS54200 LED進行電流精度測試

緊跟當下LED照明追求低功耗的全球趨勢，TPS54200可在一個簡單、易于使用且高性?xún)r(jià)比的設計中驅動一系列具有高亮度控制能力的白色LED燈。點擊閱讀原文，看有了LED照明驅動板的視頻監控?cái)z像頭能為終端設備制造商們帶來怎樣的價值。
