      簡化的MOSFET等效電路，看Rds和Rg電阻損耗

      貿澤電子設計圈 ? 來源：互聯網 ? 作者：佚名 ? 2017-10-31 15:43 ? 次閱讀
      加入交流群
      微信小助手二維碼

      掃碼添加小助手

      加入工程師交流群

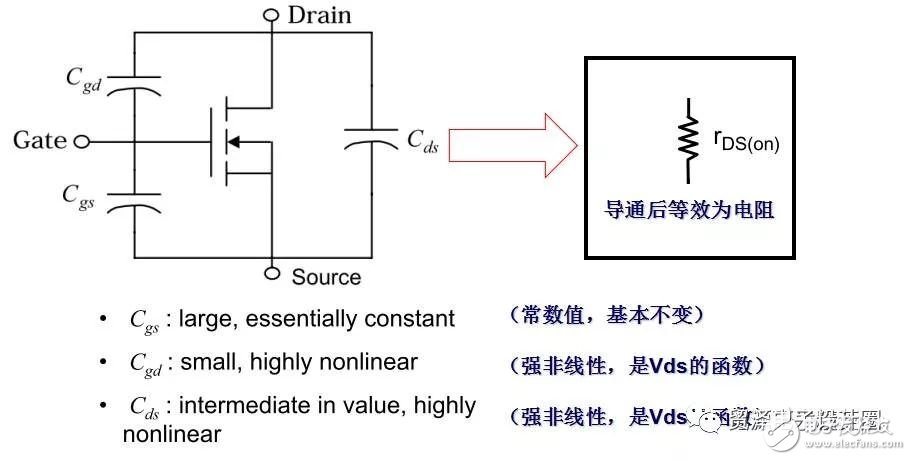

      簡化的MOSFET等效電路

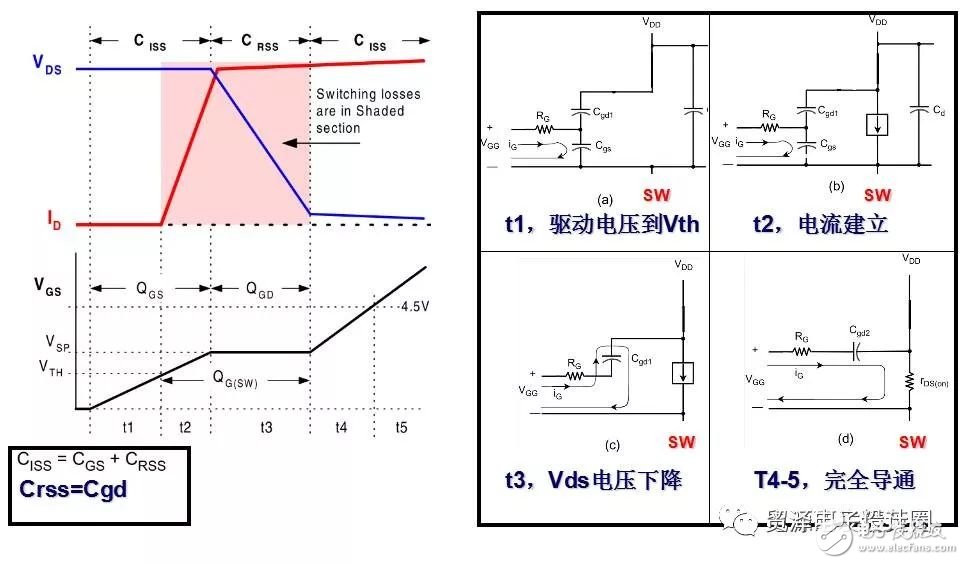

      MOSFET開通（turn on）過程

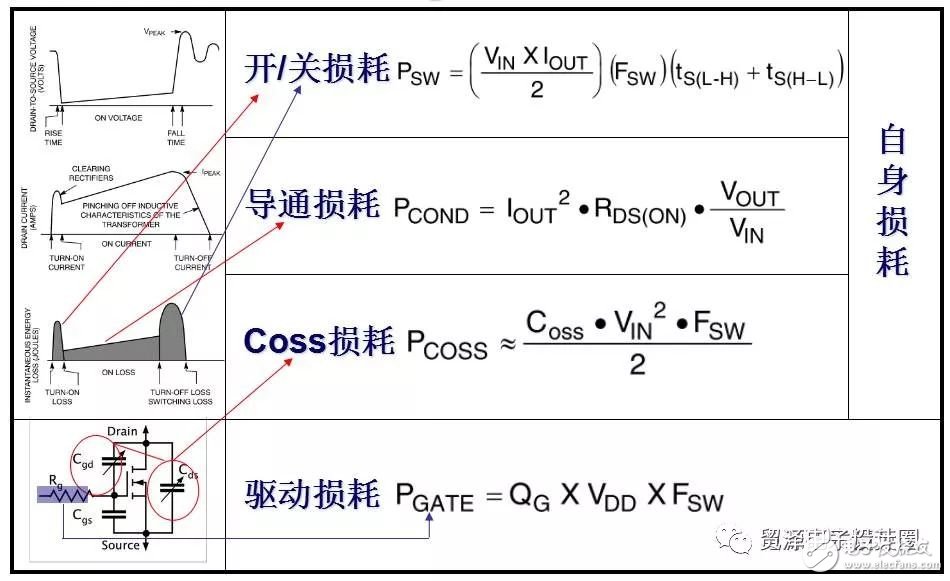

      MOSFET損耗——Rds和Rg電阻損耗

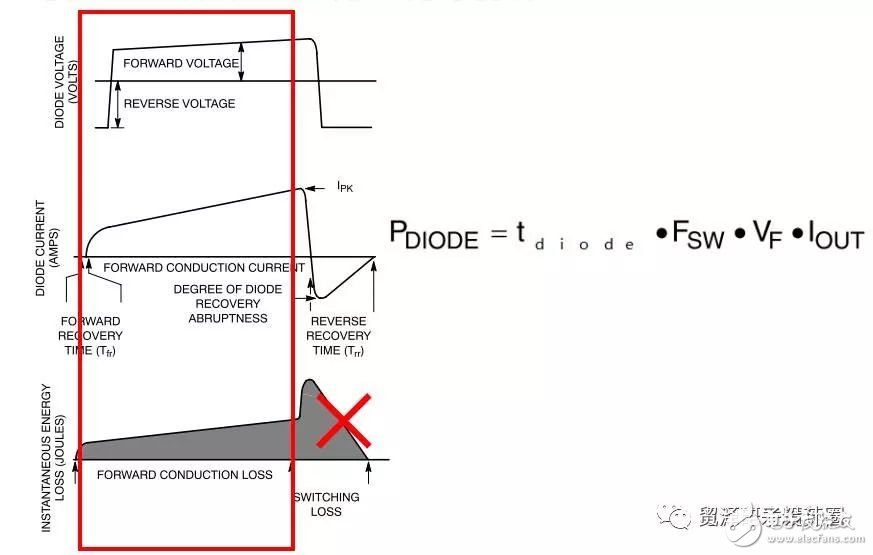

      Diode損耗——肖特基不計反向恢復損耗

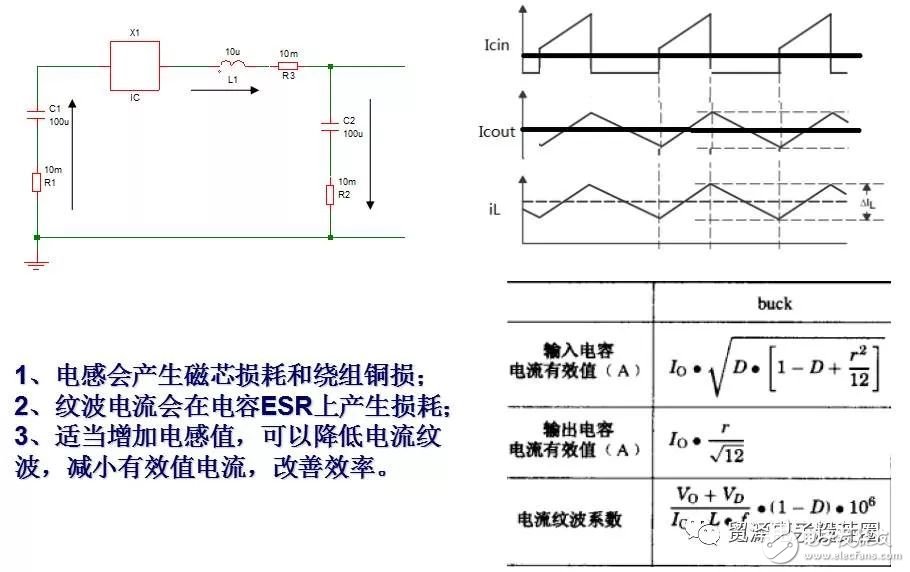

      L/C損耗

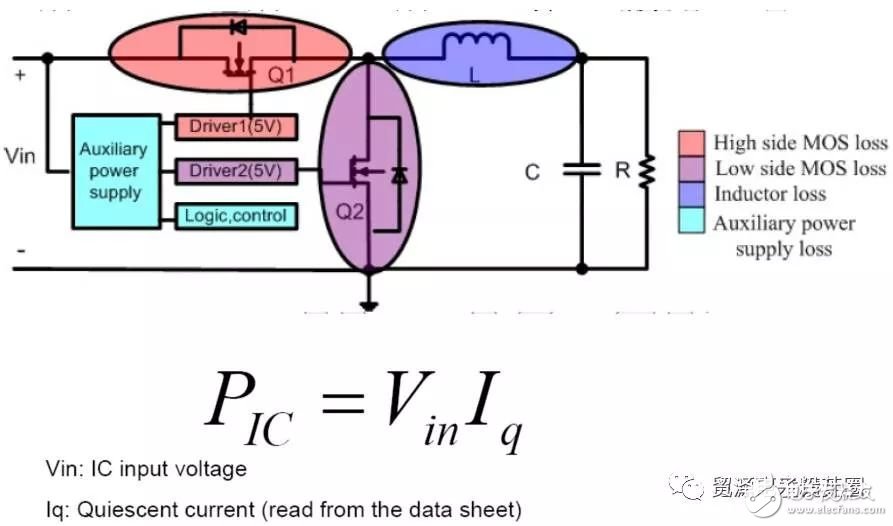

      IC損耗

      小結

      綜合上述分析可知，影響效率的因素主要有Rds（on），開關頻率，有效值電流。
