SPI由于接口相對簡單（只需要4根線），用途算是比較廣泛，主要應用在 EEPROM，F(xiàn)LASH，實時時鐘，AD轉換器，還有數字信號處理器和數字信號解碼器之間。即一個SPI的Master通過SPI與一個從設備，即上述的那些Flash，ADC等，進行通訊。而主從設備之間通過SPI進行通訊，首先要保證兩者之間時鐘SCLK要一致，互相要商量好了，要匹配，否則，就沒法正常通訊了，即保證時序上的一致才可正常訊。而這里的SPI中的時鐘和相位，指的就是SCLk時鐘的特性，即保證主從設備兩者的時鐘的特性一致了，以保證兩者可以正常實現SPI通訊。SPI的極性Polarity和相位Phase，最常見的寫法是CPOL和CPHA，不過也有一些其他寫法，簡單總結如下：(1) CKPOL (Clock Polarity) = CPOL = POL = Polarity = （時鐘）極性(2) CKPHA (Clock Phase) = CPHA = PHA = Phase = （時鐘）相位(3) SCK=SCLK=SPI的時鐘(4) Edge=邊沿，即時鐘電平變化的時刻，即上升沿(rising edge)或者下降沿(falling edge)對于一個時鐘周期內，有兩個edge，分別稱為：(1)Leading edge=前一個邊沿=第一個邊沿，對于開始電壓是1，那么就是1變成0的時候，對于開始電壓是0，那么就是0變成1的時候；(2)Trailing edge=后一個邊沿=第二個邊沿，對于開始電壓是1，那么就是0變成1的時候（即在第一次1變成0之后，才可能有后面的0變成1），對于開始電壓是0，那么就是1變成0的時候；

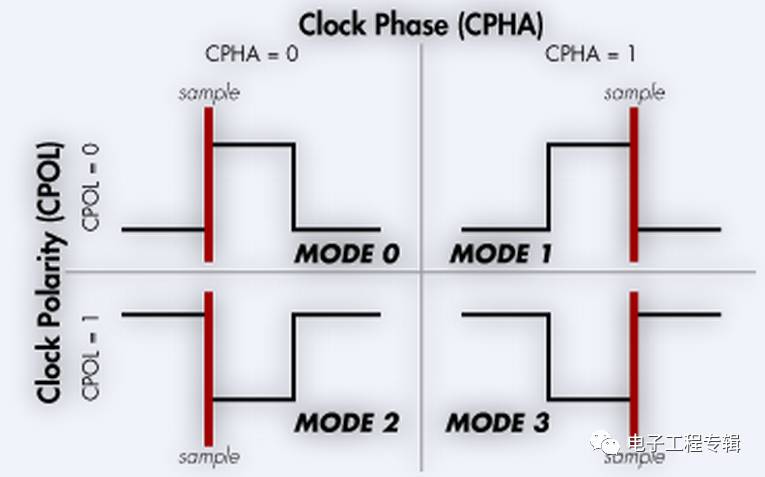

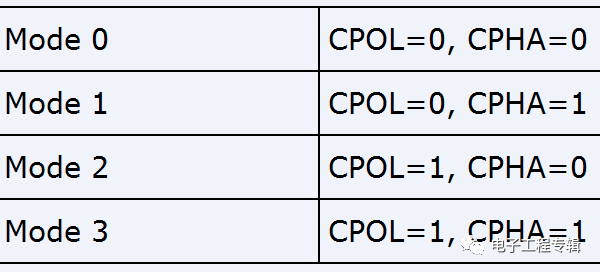

本文采用如下用法：極性=CPOL相位=CPHASCLK=時鐘第一個邊沿和第二個邊沿CPOL和CPHA，分別都可以是0或時1，對應的四種組合就是：

下面詳細介紹。CPOL極性先說什么是SCLK時鐘的空閑時刻，其就是當SCLK在發送8個bit比特?cái)?shù)據之前和之后的狀態，于此對應的，SCLK在發送數據的時候，就是正常的工作的時候，有效active的時刻了。其英文精簡解釋為：Clock Polarity = IDLE state of SCK。SPI的CPOL，表示當SCLK空閑idle的時候，其電平的值是低電平0還是高電平1：CPOL=0，時鐘空閑idle時候的電平是低電平，所以當SCLK有效的時候，就是高電平，就是所謂的active-high；CPOL=1，時鐘空閑idle時候的電平是高電平，所以當SCLK有效的時候，就是低電平，就是所謂的active-low；

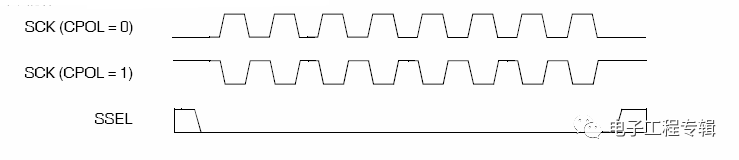

從上圖中可以看出，(CPOL=0)的SCK 波形，它有（傳輸）8 個脈沖，而在脈沖傳輸前和完成后都保持在【低電平狀態】。此時的狀態就是時鐘的空閑狀態或無效狀態，因?yàn)榇藭r(shí)沒有脈沖，也就不會有數據傳輸。同理得出，（CPOL=）1 的圖，時鐘的空閑狀態或無效狀態時SCK 是保持【高電平的】。CPHA相位首先說明一點，capture strobe = latch = read = sample，都是表示數據采樣，數據有效的時刻。相位，對應著數據采樣是在第幾個邊沿，是第一個邊沿還是第二個邊沿，0對應著第一個邊沿，1對應著第二個邊沿。

對于：CPHA=0，表示第一個邊沿：對于CPOL=0，idle時候的是低電平，第一個邊沿就是從低變到高，所以是上升沿；對于CPOL=1，idle時候的是高電平，第一個邊沿就是從高變到低，所以是下降沿；CPHA=1，表示第二個邊沿：對于CPOL=0，idle時候的是低電平，第二個邊沿就是從高變到低，所以是下降沿；對于CPOL=1，idle時候的是高電平，第一個邊沿就是從低變到高，所以是上升沿；

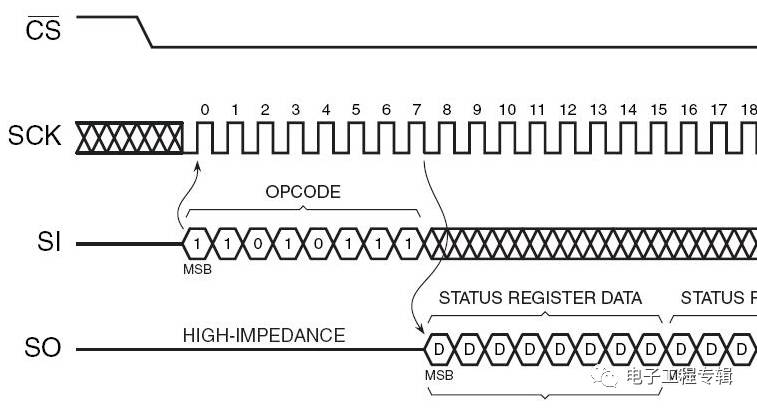

我們看上面的圖，發現數據 SI 是對應 SCK 的第一個時鐘沿，再仔細看，數據是在SCK的第一個時鐘邊沿保持穩定【數據被采樣捕獲】，在下一個邊沿改變【SCK 的下降沿?cái)?shù)據改變】因此我們得出結論：該系列FLASH 是【數據在第一個時鐘沿被采樣捕獲】或【數據在SPCK 起始邊沿捕獲，在SPCK 下一個邊沿改變】如何判斷CPOL和CPHA如果起始的SCLK的電平是0，那么CPOL=0，如果是1，那么CPOL=1，然后看數據采樣時刻，即時序圖數據線上的數據那個矩形區域的中間所對應的位置，對應到上面SCLK時鐘的位置，對應著是第一個邊沿或是第二個邊沿，即CPHA是0或1。（對應的是上升沿還是還是下降沿，要根據對應的CPOL的值，才能確定）。（1）如何判斷CPOL：SCLK的空閑時候的電壓，是0還是1，決定了CPOL是0還是1；（2）如何判斷CPHA：而數據采樣時刻對應著的SCLK的電平，是第一個邊沿還是第二個邊沿，對應著CPHA為0還是1。

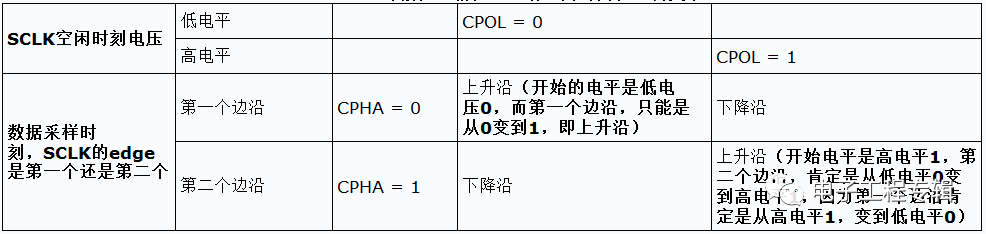

SCLK的極性，相位，邊沿之間的內在邏輯

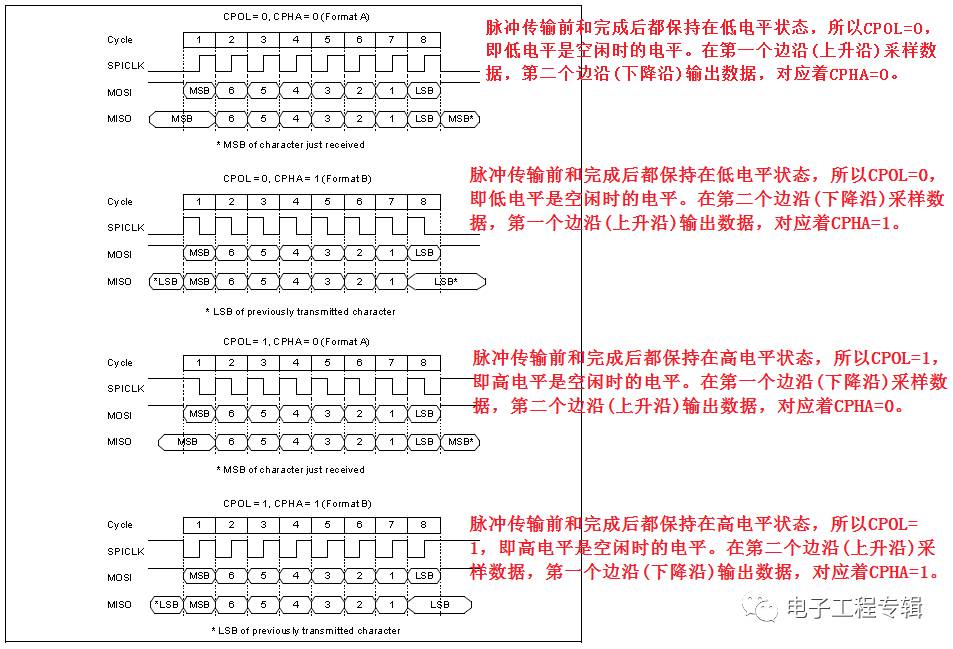

最后來看一下S3C2440的SPI的CPOL和CPHA，結合前面講的理論知識，下面的圖就很好理解啦！
