最近一段時間，我們也采訪了不少做深度傳感器的廠商，聊來聊去，繞不開的一個話題就是：曾經小眾的深度攝像頭市場，正在慢慢走向大眾化。

我們大腦皮層有50%的區域是用于視覺，在經過幾億年的進化以后，我們的眼睛可以在150毫秒內將看到的場景識別理解出來。但是，現在要讓機器只憑簡單的攝像頭做到這些是不可能的。

所以出現了可以捕捉三維深度信息的深度傳感器，雖然聽名字這是一顆傳感器，其實它的最終形態和我們的眼睛一樣，需要去觀察、認識以及理解這個世界。

尤其是在蘋果推出Face ID之后，相關的智能手機廠商都想跟風，雖然這股風現在還沒起來，但是大多已經開始蠢蠢欲動。最近，華為在某場手機發布會上，也公布了點云深度攝像頭Jupiter X，和Phone X的“齊劉?！毕到y(tǒng)十分相似……

從小眾走向大眾的深度傳感器市場

最近一段時間，我們也采訪了不少做深度傳感器的廠商，聊來聊去，繞不開的一個話題就是：曾經小眾的深度攝像頭市場，正在慢慢走向大眾化，而iPhone X在其中發揮了關鍵性的作用。

數據顯示，深度攝像頭市場規模將從2015年的12.5億美元增長到2021年的78.9 億美元，年均增長率達35%。

來自Markets and Markets的一份報告也顯示，預計到2020年全球機器視覺市場規模將達到125億美元。麥姆斯咨詢也顯示，預計2016~2022年間3D傳感器市場規模的復合年增長率為26.5%，2022年將達到54.6億美元。

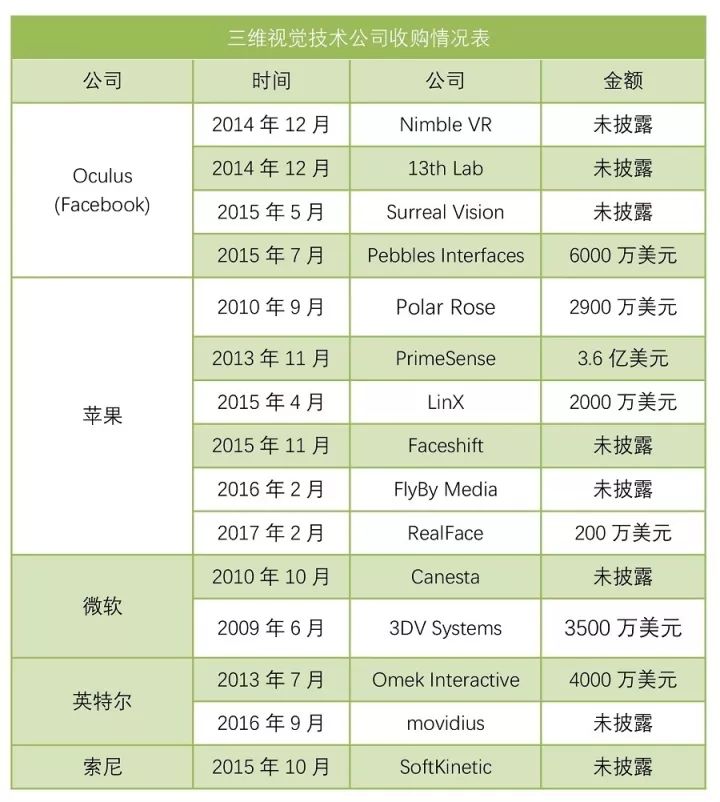

這也是為什么蘋果、微軟、英特爾這樣的大公司會在五年時間內，紛紛投資或者收購深度傳感器、手勢識別算法以及上下游相關解決方案公司：

而一旦獲得這種三維信息，就能為機器感知和智能分析提供最基礎的數據信息。

目前，市面上比較成熟的深度信息捕捉方案主要就三種：結構光、雙目視覺以及TOF（飛行時間）。

第一種是結構光方案，通過發射特定圖形的散斑或者點陣的激光紅外圖案，攝像頭捕捉到被測物體反射回來的圖案，計算上面散斑或者點的大小，然后跟原始的尺寸做對比，從而測算出被測物體到攝像頭之間的距離。

第二個叫雙目，主要通過兩個普通的攝像頭獲得深度信息，簡而言之它就是模仿人眼的結構，通過兩個攝像頭的視差來確定距離信息。

第三種是TOF，它是通過發出的激光反射回來的時間算距離，TOF的方案在第二代Kinect上有使用過，傳感器發出調制的脈沖紅外光，然后遇到物體反射后，它會計算出光線發射和反射時間差或者相位差，實現距離的測量，最終產生深度信息。

可以說，既有的三種方案各有所長，TOF的響應速度快、精度高，不易受環境光線干擾，但是功耗和成本都比較大；結構光的工業化應用較多；雙目立體成像更適合室外強光條件和高分辨率應用，目前主要應用在機器人視覺、自動駕駛等方面。

但是，現在很多技術廠商在盡可能的取長補短，彌補既有技術的短板。

深度攝像頭的產業鏈分解

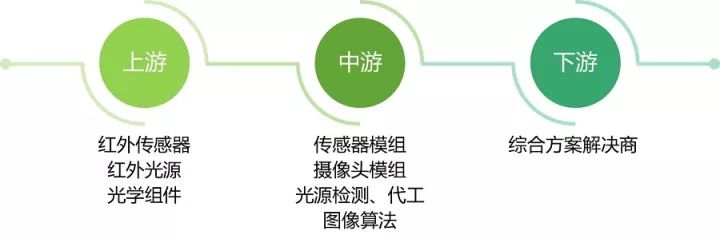

無論是哪種方案，追根溯源其產業鏈的話，如下圖所示：

從產業鏈來看，相比較傳統的攝像頭，比較突出的就是紅外相關的元件。其實，如果對比兩者的結構，也能很明顯發現深度攝像頭增加了不少新的硬件組件。

圖 | 2D 攝像頭模組結構

圖 | 典型的3D 攝像頭模組結構

發射端上新增了紅外激光發射器和輔助元件，包括衍射光柵和光學棱鏡部件（如準直鏡頭）；在接收端，新增紅外接收部分，包括鏡頭、紅外傳感器和窄帶紅外濾光片；在圖像處理器芯片上，由于算法上的復雜性，也比簡單的2D成像芯片成本更高。

還是以蘋果iPhone X為例，它的黑劉海就引入了紅外光學發射器VCSEL（垂直共振腔表面放射激光）。

相比較傳統的LED，VCSEL的精度、體積以及低功耗更適合移動端，現在大多數深度攝像頭都會采用VCSEL作為紅外光源，像蘋果的VCSEL供應商之一是IQE，另一供應商則是Lumentum。

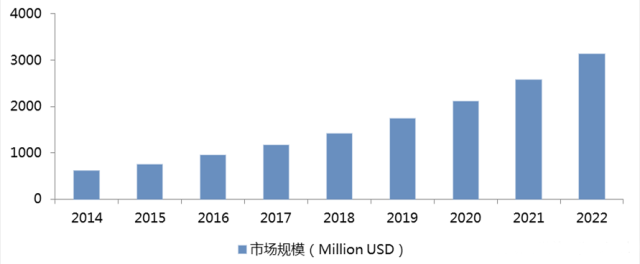

市場研究機構預測，2015年VCSEL市場規模為9.546億美元，至2022年預計將增長至31.241億美元，2016~2022年期間的復合年增長率可達17.3%。

VCSEL憑借其緊湊的尺寸、高可靠性、低功耗以及較低的制造成本而應用廣泛。而汽車產業電氣系統對VCSEL的應用增長，正推動整個VCSEL的市場增長。

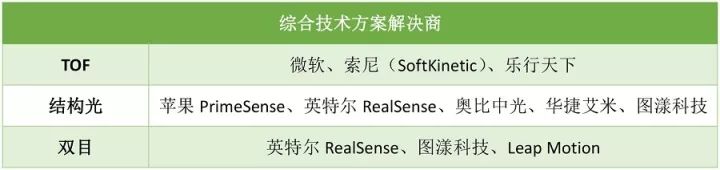

隨著這塊市場的逐漸打開，提供綜合技術方案的廠商也開始嶄露頭角，比如我們此前采訪過的圖漾和華捷艾米，都是以提供最終的軟硬件產品，甚至是算法為主。

另外，現在一大趨勢就是三維視覺在算法端上和人工智能的結合，從而進一步提高識別的精確度。

以人臉識別為例，像我們熟悉的商湯、曠視都接二連三獲得數億美元的融資，這塊市場的容量可想而知，商湯、曠視都是算法段的高手，但是3D攝像頭可以減少對這部分算法的依賴，通過采集人臉圖像的深度信息，直接在終端上提高人臉識別技術的準確率。

機器人、無人駕駛、安防、VR/AR，

深度攝像頭就像萬金油

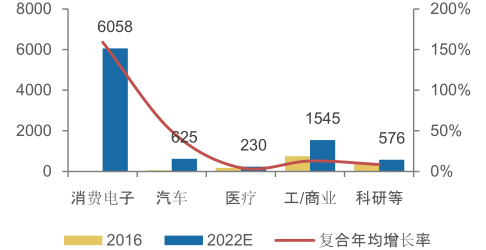

在一項智研咨詢的數據調查中，2016-2022年3D成像會在消費電子領域迎來爆發，其平均年復合增速達到了160%，如下圖所示，

為此鎂客君也整理一份深度傳感器的應用市場情況，從宏觀上來看，基本上囊括了移動智能手機、機器人、自動駕駛、安防等領域，也難怪為什么大公司十分熱衷于收購這些技術公司。

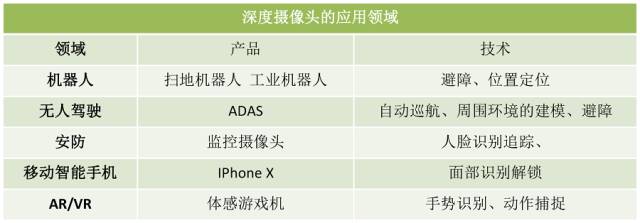

如果簡單梳理一下深度攝像頭的應用方向，如下圖所示，主要集中在消費端和工業領域：

說到安防中的行為識別和生物特征識別。傳統的安防攝像頭只能記錄下海量的視頻信息，而無法對視頻里面人的行為做分析和預警，有了深度攝像頭，就有了對人的動作獲取的硬件基礎，配合深度學習算法，就可以對人的行為做識別和預警，安防的設備能夠真正能夠體現出它的價值。

在智能制造方面，包括流水化生產線上的工業機器人，無人倉儲內的送貨機器人都需要及時獲取深度信息，比如送貨機器自動將不同大小、體重的包裹運送到規定的位置，僅僅是二維平面信息完全不夠，它必須要配備深度攝像頭去獲取包括深度在內的三維信息。

同樣是我們?nèi)粘３Ｒ姷膾叩貦C(jī)器人，它在室內的避障也需要深度攝像頭去以捕獲周圍的環境信息，然后再規劃出合適的路徑。

就像圖漾的聯合創始人徐韜所說，“三維視覺在整個人工智能領域的基礎性地位，深度攝像頭的應用范圍其實是在不斷拓展，將來有望成為所有機器的標配傳感器?！?/p>

在娛樂消費端，大家就比較熟悉它的幾個應用場景，比如類似于微軟Kinect的體感游戲機。要實現體感交互，很重要的就是手勢、身體骨骼動作的識別等，以華捷艾米的3D體感芯片為例，其中就包含了骨骼跟蹤技術以及slam算法（定位、跟蹤以及路徑規劃技術的核心）等。

對于消費端來說，只有低功耗、小體積才能實現真正的商業化，這也是為什么很多廠商在做嵌入式方案、或者以“曲線救國”的形式去降低功耗等。

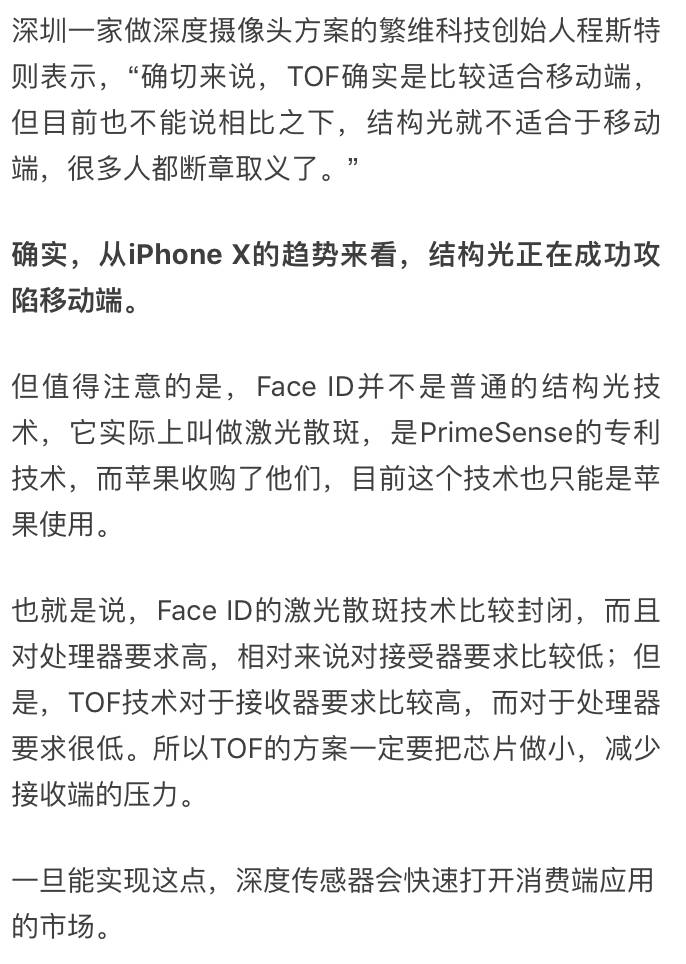

此前，公認的是TOF比結構光更加適合應用到智能手機上，因?yàn)椴捎肨OF原理來實現動作追蹤和深度感知已經出現在谷歌的Project Tango方案中，Project Tango主要用于空間三維數據的采集。去年聯想推出了一款Project Tango技術方案的手機，但是時間證明，外形過大、重量過度的Tango手機并沒有打開市場，現在關于這款手機的量產和銷量也不得而知，不得不說，TOF的方案還需要“斟酌”。

“所有的技術在某個時間點都有最優的性價比選擇，只能說在當前這個階段，結構光是最佳的選擇，這也是為什么蘋果會選擇結構光。其實從蘋果的角度，它的實力、現金流，做任何技術都可以，但是它為什么選了結構光，也說明其他技術在一些問題上沒法在當前階段做一些消費級的產品?！鄙颥u表示。
