控制類產品名目繁多，各家叫法不一。通常使用的控制類產品包括DCS、PLC兩大類：（我們又將DCS的概念拓展到FCS）

1）DCS（Distributed Contorl System）,集散控制系統，又稱分布式控制系統

2）PLC（Program Logic Control ）,可編程邏輯控制器

3）FCS（FieldBus Contorl Syestem），現場總線控制系統

發展到現在，DCS和PLC之間沒有一個嚴格的界線，在大多數人看來，大的系統就是DCS，小的系統就叫PLC。當然，這么說也不是不可以，但是還不對?，F(xiàn)在我們來重新建立這個觀念。

DCS和PLC之間有什么不同？

一、從發展的方面來說

1、DCS從傳統的儀表盤監控系統發展而來。因此，DCS從先天性來說較為側重儀表的控制。

2、PLC從傳統的繼電器回路發展而來，最初的PLC甚至沒有模擬量的處理能力，因此，PLC從開始就強調的是邏輯運算能力。

二、從SITOP電源的應用角度來說

1、DCS系統，不管是廣泛使用的西門子PCS7系統，還是和利時、浙大中控或者上海新華等，都會配有專用的電源柜，電源柜里面放置母排，從母排上各個端子上引出220V的交流電給每個機柜、操作臺，在機柜里面若干套24VDC直流開關電源，給卡件，安全柵，繼電器等進行供電。每組電源都是冗余配置，確保供電的穩定和可靠性。

2、PLC系統，對于SITOP電源來說可以分為以下幾類；

1）西門子PLC：

系統電源（CPU供電）：

PM207 / PS307 / PM1207 / PM1507

外圍電源（除CPU外設備）：

SITOPPSU8600 / Modular / Smart / Lite 等標準電源

PS：對于西門子SITOP為什么會有專用PLC供電電源，可以從三個維度來總結。

① 外觀完美匹配PLC；

② 電氣性能上，專用的SIMATIC電源完美匹配PLC工作電壓上限28.8V；

③ 優異的電磁兼容性，超低EMC紋波。

2）非西門子PLC：

系統電源：第三方電源/SITOPModular/Smart/Lite

外圍電源： SITOP Modualr/Smart/Lite/PM207

3）專機、單片機、工控機：

系統和外圍電源：SITOP Modualr/Smart/Lite/PM207

無論是哪種情況，SITOP電源無處不在，只是西門子PLC專用供電電源的選擇是毋庸置疑的。

三、從系統的可擴展性和兼容性的方面來說

市場上控制類產品繁多，無論DCS還是PLC，均有很多廠商在生產和銷售。對于PLC系統來說，一般沒有或很少有擴展的需求，因?yàn)镻LC系統一般針對于設備來使用。一般來講，PLC也很少有兼容性的要求，比如兩個或以上的系統要求資源共享，對PLC來講也是很困難的事。而且PLC一般都采用專用的網絡結構，比如西門子的MPI總線性網絡，甚至增加一臺操作員站都不容易或成本很高。

DCS在發展的過程中也是各廠家自成體系，但大部分的DCS系統，比如西門子、ABB、霍尼維爾、GE、施耐德等等，雖說系統內部（過程級）的通訊協議不盡相同，但操作級的網絡平臺不約而同的選擇了以太網絡，采用標準或變形的TCP/IP協議。這樣就提供了很方便的可擴展能力。在這種網絡中，控制器、計算機均作為一個節點存在，只要網絡到達的地方，就可以隨意增減節點數量和布置節點位置。另外，基于windows系統的OPC、DDE等開放協議，各系統也可很方便的通訊，以實現資源共享。

四、從數據庫來說

DCS一般都提供統一的數據庫。換句話說，在DCS系統中一旦一個數據存在于數據庫中，就可在任何情況下引用，比如在組態軟件中，在監控軟件中，在趨勢圖中，在報表中……而PLC系統的數據庫通常都不是統一的，組態軟件和監控軟件甚至歸檔軟件都有自己的數據庫。為什么常說西門子的S7 400要到了414以上才稱為DCS？因?yàn)槲鏖T子的PCS7系統才使用統一的數據庫，而PCS7要求控制器起碼到S7 414-3以上的型號。

五、從時間調度上來說

PLC的程序一般不能按事先設定的循環周期運行。PLC程序是從頭到尾執行一次后又從頭開始執行。（現在一些新型PLC有所改進，不過對任務周期的數量還是有限制）而DCS可以設定任務周期。

六、從應用對象的規模上來說

PLC一般應用在小型自控場所，比如設備的控制或少量的模擬量的控制及聯鎖，而大型的應用一般都是DCS。當然，這個概念不太準確，但很直觀，習慣上我們把大于600點的系統稱為DCS，小于這個規模叫做PLC。我們的熱泵及QCS、橫向產品配套的控制系統一般就是稱為PLC。

以上是簡單概括了兩者的區別之處。嚴格的說，PLC與DCS現在已經不能完全一刀切開了，兩者關系已經很模糊的說。

DCS和PLC之間有相似之處？

一、從SITOP電源角度來看

對于西門子PLC與DCS系統，抑或非西門子，都離不開SITOP電源全產品家族的安全、可靠、高效、穩定的直流供電。

對于西門子PLC與DCS系統平臺，SITOP PSU8600全球首款智能電源系統，可以全集成于TIA Portal、Step7 V5、PCS8.0 系統，通過免費提供的程序塊與畫面，可以對設備進行可視化管理和預防性操作診斷。

UPS1600+UPS1100同SITOP PSU8600一樣全集成于TIA Portal、Step7 V5、PCS8.0 系統。

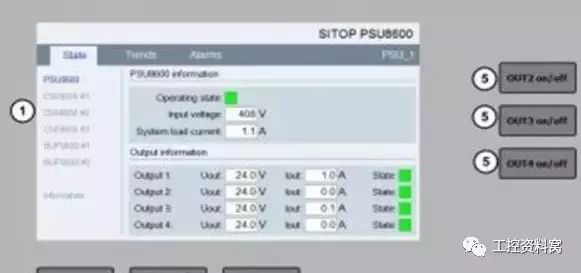

TIA Portal 組態后畫面

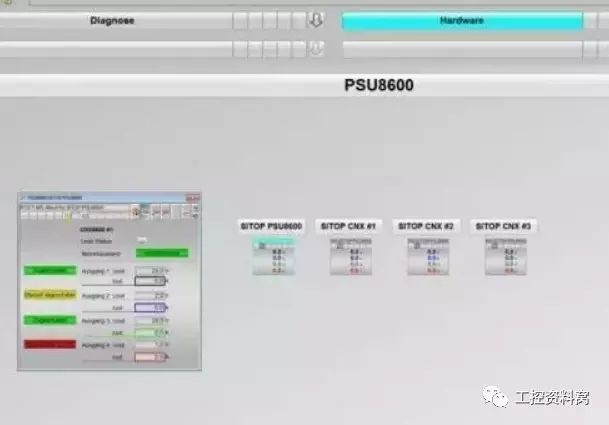

PCS7 組態后畫面

二、從功能來說

PLC已經具備了模擬量的控制功能，有的PLC系統模擬量處理能力甚至還相當強大，比如西門子的S7 400、S7-300、AB 的Control Logix 和施耐德的Quantum 系統。而DCS也具備相當強勁的邏輯處理能力，比如我們?cè)赟7-400 PLC上實現了一切我們可能使用的工藝聯鎖和設備的聯動啟停。

三、從系統結構來說

PLC與DCS的基本結構是一樣的。PLC發展到今天，已經全面移植到計算機系統控制上了，傳統的編程器早就被淘汰。小型應用的PLC一般使用觸摸屏，大規模應用的PLC全面使用計算機系統。和DCS一樣，控制器與IO站使用現場總線（一般都是基于RS485或RS232異步串口通訊協議的總線方式），控制器與計算機之間如果沒有擴展的要求，也就是說只使用一臺計算機的情況下，也會使用這個總線通訊。但如果有不止一臺的計算機使用，系統結構就會和DCS一樣，上位機平臺使用以太網結構。這是PLC大型化后和DCS概念模糊的原因之一。

四、PLC和DCS的發展方向

小型化的PLC將向更專業化的使用角度發展，比如功能更加有針對性、對應用的環境更有針對性等等。大型的PLC與DCS的界線逐步淡化，直至完全融和。
