為什么需要復位電路

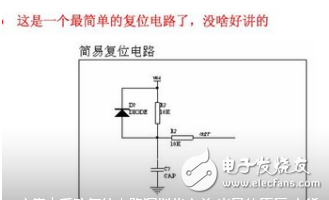

數字電路只有0和1兩種狀態，在電路剛上電或電路工作不穩定時，數字電路的輸出是不穩定的，這時需要給電路一個激勵，使電路進入一個預先設定好的狀態。復位電路的作用就是監控電路，并在需要的時候發出這樣的激勵。

常見的復位電路設計中的問題可分為以下幾類：未提供復位信號、復位時序不正確、復位信號驅動能力不足。

未提供復位信號

一般復雜高速電路會提供總復位電路，但有時電路中某些模塊的復位并不是由系統的總復位提供。這種情況之下，需要在系統完成總復位后，再使能特定的復位信號，以實現特定模塊的復位。

例如，某單板選用POWERPC電路模塊作為CPU子系統，在系統復位完成后，通過軟件測試CPU所掛的DDR2 SDRAM DIMM條，發現無法完成讀寫操作。

tips：DIMM條，SIMM條名詞解釋：Dual-Inline-Memory-Modules,即雙列直插式存儲模塊。SIMM(single in-line memory module，單邊接觸內存模組)，就是主板上常見的內存條。

經分析系統原理圖發現 DDR2 SDRAM DIMM條的復位信號與GPIO29相連，而代碼中并不包括對GPIO29的配置。而與SRAM、SDRAM、DDR SDRAM、DDR2 SDRAM不同，DIMM上有多個DDR存儲器，需要時鐘驅動器，而此時鐘驅動器需要使能信號，這個使能信號由DIMM復位信號充當，故當將gpio29的配置功能加入后，CPU即可正常讀寫存儲器。

在復雜的高速電路設計中，尤其是涉及主控板和業務板的設計中，通常要求帶電插拔業務板，這個事件將由一個中斷信號通知主控板，主板查詢到業務板插入后，需要發出一個復位信號單獨對此業務板進行復位，而不影響其他業務板和主控板的工作，故此復位信號不能用系統復位信號，而應該由cpu控制器的GPIO驅動輸出。所以除了系統復位信號，還應提供各功能模塊的專用復位信號。

復位時序不正確

復位時序問題產生的原因有兩個：發送方和接收方

發送方的問題主要出在沒有在正確的時間輸出正確的波形。設計可編程邏輯的設計，器件選型完成后，應該制定單板總體復位框圖，并對框圖進行仔細審核。

接收方的問題考慮復位信號到達接收端有沒有出現波形失真。主要衡量發送方和接收方的波形差別，由于波形的差別，可能導致復位時序出錯?？紤]兩個環節：一是在傳輸路徑上有沒有經過驅動或轉換器件，這些器件帶來的延時是多少；二是傳輸路徑上的容性是否太大以至于改變了信號邊沿的斜率。

復位信號驅動能力不足

當復位信號在PCB上走線過長，或接收端容性過大，這些因素都可能導致復位信號驅動能力不足，具體表現為信號邊沿過緩，不能滿足某些芯片對復位信號邊沿速率的要求。
