一些 HART 現場設備(傳感器)除提供實際測量信號外，還提供附加信息。 例如，除實際過程值外，SIEMENS SITRANS P DSIII 壓力變送器還根據測量種類(壓力、液位、流速或用戶自定義)提供其它信息，如傳感器溫度、電子設備溫度和未校準壓力。

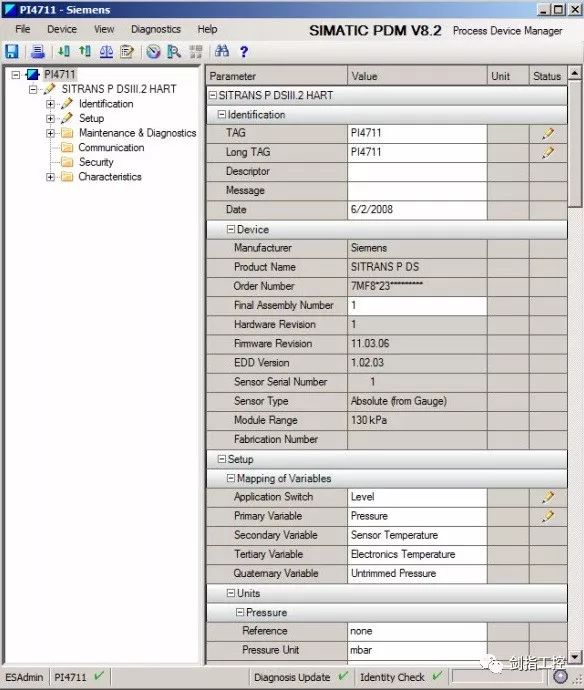

下圖摘自帶 SIMATIC PDM 的傳感器的配置。

圖 01

在該示例中，傳感器按如下設置

以ET 200M 模擬量輸入模塊 SM 331（6ES7 331-7TF01-0AB0）解釋HART變量的用法。同樣適用于ET 200ISP相應的模擬量輸入模塊。除提供8個標準值以外，SM 331模板提供最多8個HART變量及其相應的質量代碼。ET 200iSP HART模擬量模塊則提供4個標準值和4個HART變量。

該說明同樣適用于支持HART變量的模擬量輸出模塊。注意APL庫通道塊“Pcs7An”和“FbAnOu”或者標準庫“CH_AO”和“PA_AO”應用于模擬量輸出模塊互連。

2 硬件組態設置

2.1 插入 HART 模塊

在 HW Config 中插入一個 ET 200M接口模塊和一個SM 331模塊。注意模擬量模塊必須支持HART變量。

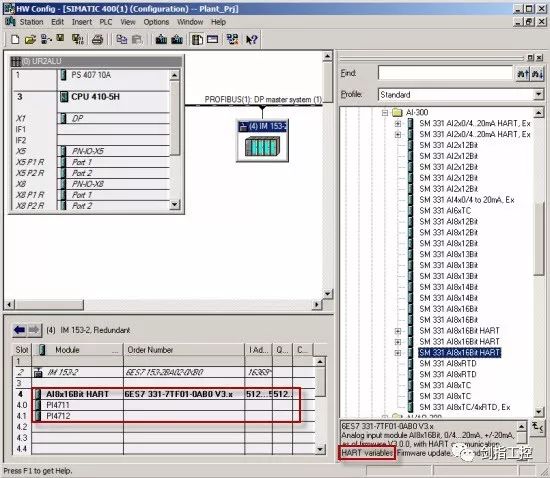

下圖為8通道模擬量輸入模塊中組態了兩個HART傳感器。

圖 02

2.2 模擬量輸入模塊中分配附加變量參數

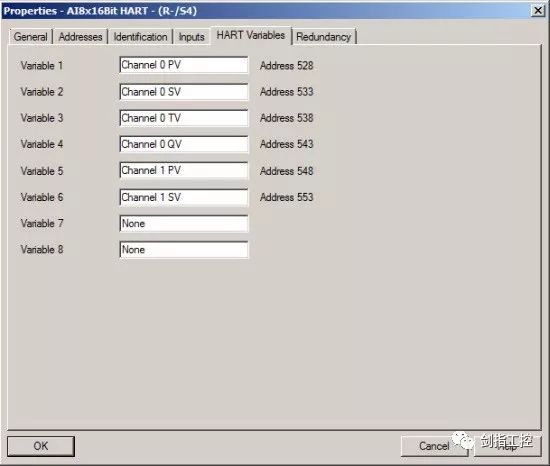

硬件組態中，右鍵模擬量輸入模塊，在彈出菜單中選擇“Object Properties...”。切換至“Inputs”標簽頁，檢查所用通道的HART功能是否使能。切換至“HART variable”標簽頁，選擇所需HART變量。一個模擬量輸入模塊最多可以設置8個不同的HART變量。為保證HART變量的一致性尋址，將未使用的HART變量組態為“CiR” 。

圖. 03

注意ET 200ISP變量或附加值配置如上述描述步驟不同。ET200 ISP配置步驟如下，打開模擬量模塊對象屬性中“Parameters”標簽頁。附加值默認是禁用的。使能附加值時，須為每個附加值配置兩個參數 "Inputs > Configuration > Additional value x >IEEE Variable"和"Inputs > Configuration > Additional value x >Channel"。其中“x”附加值編號。參數"Channel" 定義模擬量輸入模塊通道；例如 4 AI模塊擁有通道 0 至 3 。參數"IEEE Variable" 定義所選通道的附加變量，例如第一個附件變量為HART二級變量。

2.3 編輯符號表

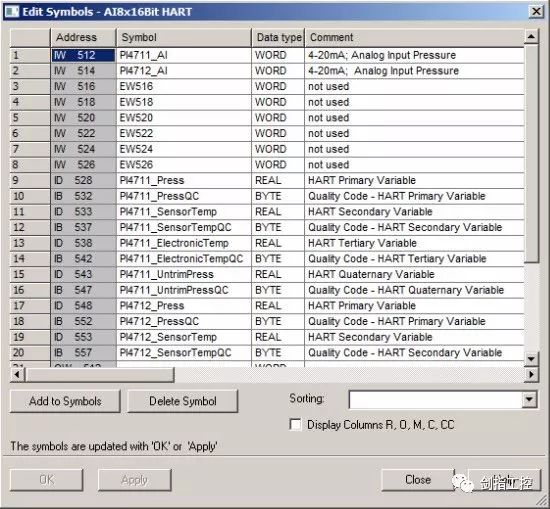

硬件組態總右鍵模擬量輸入模塊，在彈出菜單中選擇“Edit symbols...”。輸入字（IW）對應標準信號變量，輸入雙字（ID）對應主要或附件變量，輸入字節（IB）對應關聯質量代碼。

圖. 04

3 CFC組態

3.1 插入驅動塊

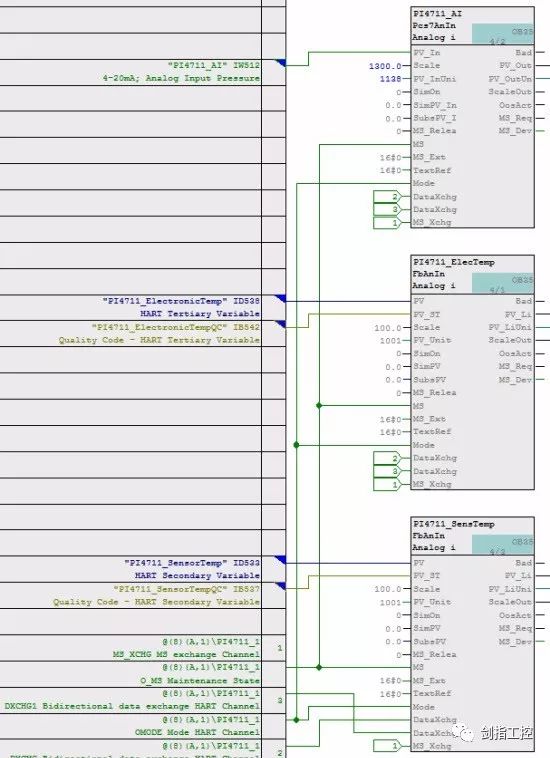

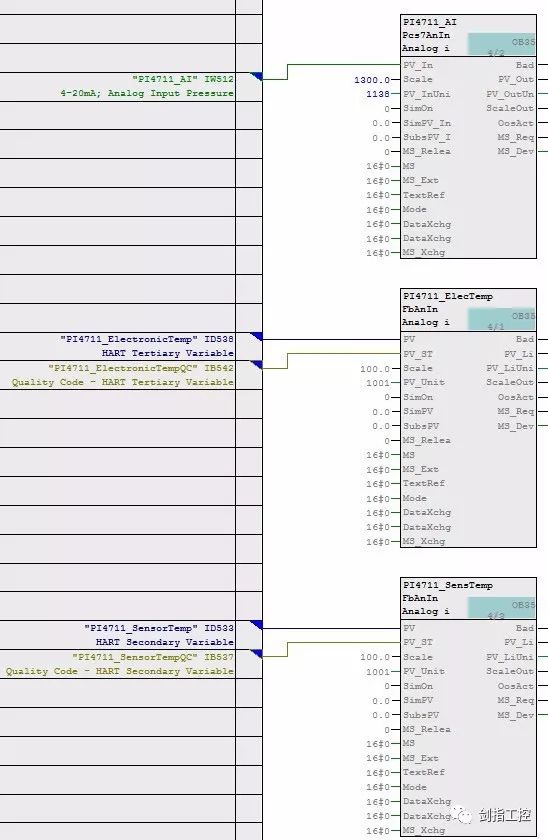

CFC中使用高級過程庫（APL）中的通道塊?；ミB模擬量測量值（IW）和“Pcs7AnIn”，互連HART變量實數值（ID）和質量代碼（IB）和“FbAnIn”。同時檢查檢查通道塊中現場設備的量程和單位參數。

圖. 05

注意如果PCS 7中沒有APL庫，可以使用標準庫替代。"CH_AI"或 "CH_U_AI" 用于模擬量測量值， "PA_AI"用于HART變量?；ミB輸入管腳"VALUE" 至輸入地址，同時互連HART變量質量代碼（IB）至"QC"。

3.2 "Generate module drivers"編譯

CFC編輯器中選擇 "Chart > Compile > Chart as program..."編譯所有圖表。勾選"Generate module drivers" 后點擊"OK" 按鈕。編譯后生成信號處理的模塊驅動并互連至創建的通道驅動。
