電磁干擾 EMIElectromagneticInterference），有兩種：傳導干擾和輻射干擾。傳導干擾主要是電子設備產生的干擾信號是通過導線或公共電源線進行傳輸，互相產生干擾。進一步細分，傳導干擾又分共模干擾和差模干擾這里說一下EMI的傳播過程

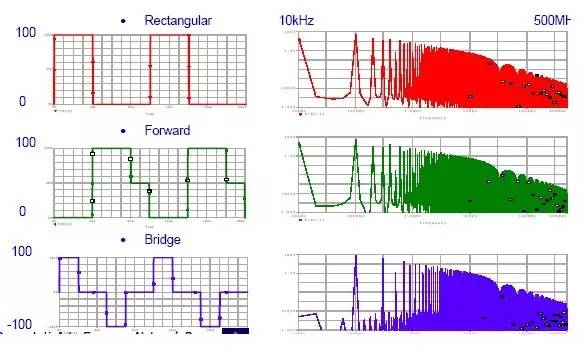

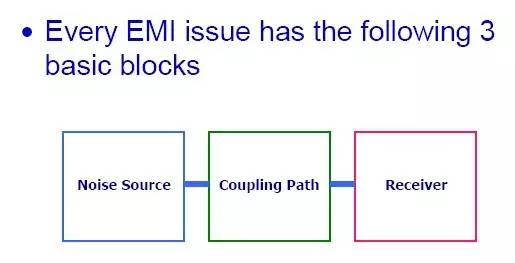

這個是說EMI的傳播過程，干擾源－干擾途徑－接收器。干擾源可以理解成你的設備發現來的干擾，經過的傳染途徑，對于電源來說，一般只能從兩方面下手，減少干擾源，或切斷干擾途徑，最后一個一般不用管。我們先來看看一個圖，先把幾個不同波形進行FFT，
看看他的高次諧波是怎么分布的。

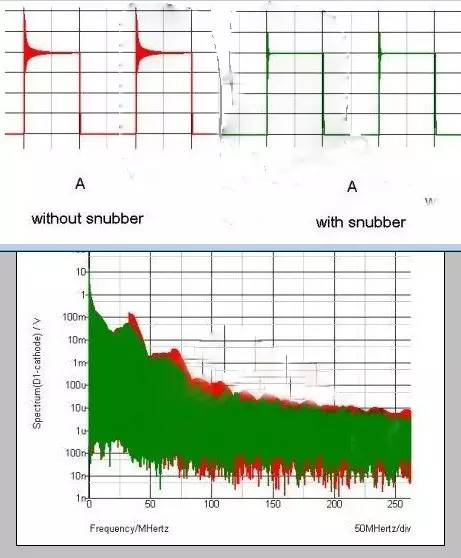

我們?cè)賮?lái)看兩個斜率不一樣的，研究是怎么樣的，

有很多工程師只知道斜率不一樣，快的EMI會差，卻不知為什么會差?？戳诉@圖你就清楚了?？梢杂梅勒嬗肍FT去看到的。后面會說到三角波和其它波形的對比。

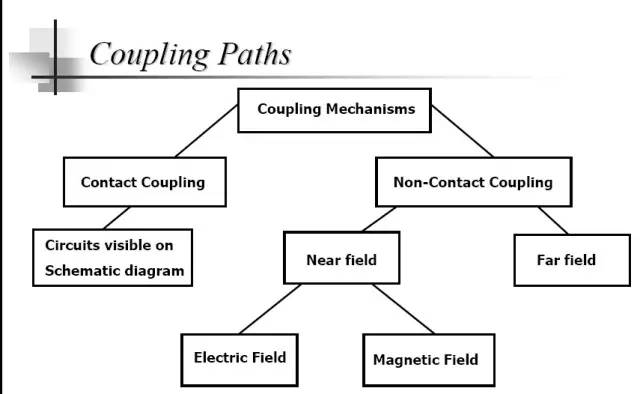

我們?cè)賮?lái)看看耦合機理，

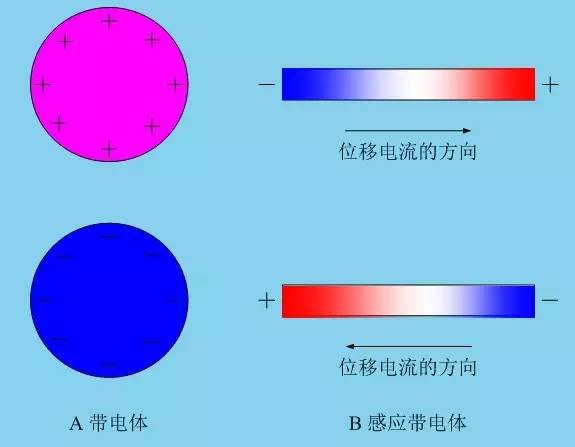

現在來說一下電場干擾原理：先看個圖

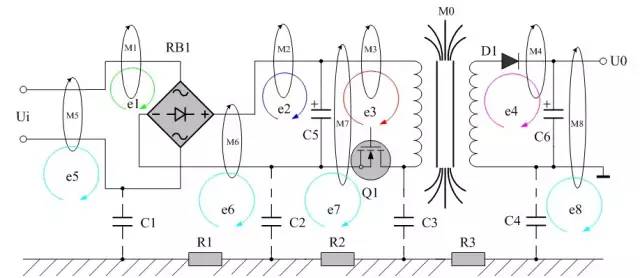

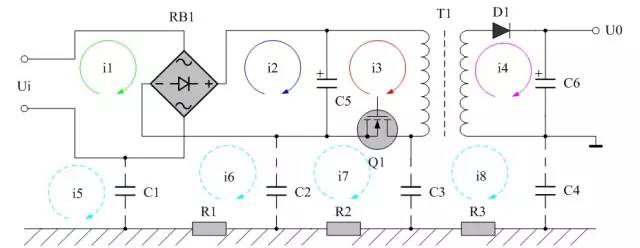

我們?cè)倮^續 ：

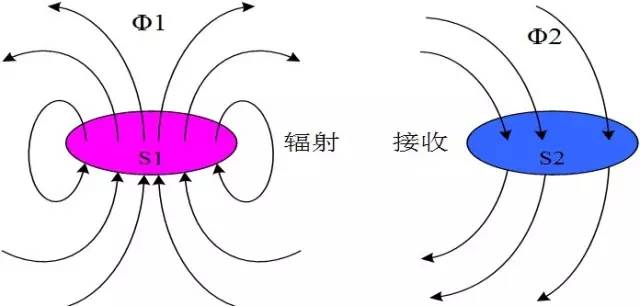

我們繼續，噪音源的分析小結：dv/dt產生電場，di/dt產生磁場。磁場與差模電流有關，電場與共模電流有關在近場區，輻射源阻抗高低決定是電場占主要地位還是磁場占主要地位,磁場典型地是由電流環路產生的。這些環路由于信號線和回流線的電流方向相反可被分析為差模方式。而電場的產生需要高阻抗源，所以，各導線噪聲電流可視為同一方向，即可分析為共模方式。
