Panoradio是一款基于Zedboard和AD9467 ADC器件的SDR設備，具有最大250MHz的采樣帶寬，0—100MHZ還支持信號直接采樣接收，該設備移植了Linux嵌入式操作系統，提供了全面的解調軟件事例。此外Panoradio是一項開源工程，相關設計資料提供下載（下載地址）。

圖1：Panoradio設備內部結構

Panoradio提供了豐富的外設接口，比如HDMI、以太網、音頻插口、USB和編程配置接口等。三個SMA（無線電天線）接口默認為100MHz采樣模式，如上圖所示綠色板卡即為系統核心Zedboard，藍色板卡是AD9467-FMC-250EBZ ADC擴展板卡，最下方是電源和控制電路。金屬包圍前端面板長達70厘米，由于高速的AD轉換操作散熱量大，因此在前面板內部安裝了風扇。

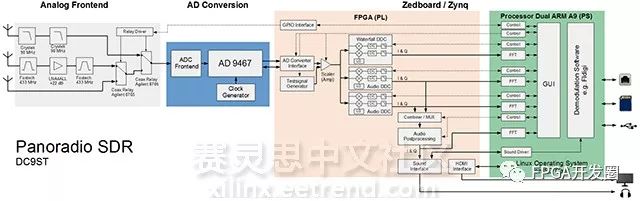

圖2：Panoradio SDR系統設計框架

Panoradio系統的數字信號處理模塊只使用了Zynq Z-7020 SoC器件不到50%的可編程邏輯資源（PL），也意味著它還可以集成更復雜的數字信號處理功能，而且采用的這款Zynq器件還是Zynq系列中資源相對較少的一款。

此外對于信號處理實現FFT（快速傅里葉變換）和通信等功能已經不再是瓶頸，這些都已經有專門的IP核資源可以利用，現在需要解決的是圖形化加速處理和顯示的需求，同時作為半導體行業的領導者Xilinx意識到了這個問題相繼推出了Zynq UltraScale+ MPSoC和Zynq UltraScale+ RFSoC，MPSoC EG和EV系列集成了Mali-400 GPU核，RFSoC則集成了4Gsamples/sec ADC和 6.4Gsamples/sec DAC功能，非常適合SDR應用，相信不久會獲得廣泛的應用。
