在圖1的分立元件組成的差動式放大電路中，T4三極管的基極和集電極是短接在一起的，構成了一個二極管，在電路中起溫度補償作用。T4三極管的材料和類型與T3完全相同，這是因為同類型三極管的溫度系數更為接近和一致，所以溫度補償的效果更好。其補償原理是：未加入T4、R2之前，T3、R1、R3構成一個恒流源。I3=(Ec-Ube3)／[R3+(R1／B)]，其特點是動態電阻大，靜態電阻小，作為T1、T2的射極有源負載，抑制共模放大。由于T3的Ube3易受溫度影響，使I3也易受溫度影響而發生變化。加入了T4、B2之后，I3=Ec-Ube3-R1I4／[R3+(R1／β)]，當溫度變化引起Ube3↓時，由于T3與T4完全相同，Ubet也↓，I4=Ec-Ube4／(R1+R2)，使得I4↑從而使I3=Ec-Ube3↓-R1I4↑／[R3+(R1／β)]基本保持恒定，補償了溫度變化引起的電流變化，從而起到了溫度補償的作用。就是說，在分立元件電路中，若三極管接成二極管使用，大都是作為溫度補償使用的。

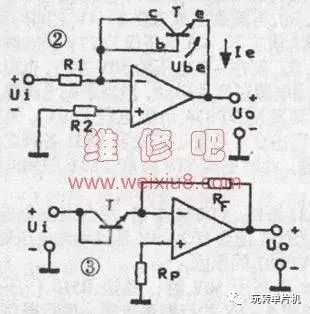

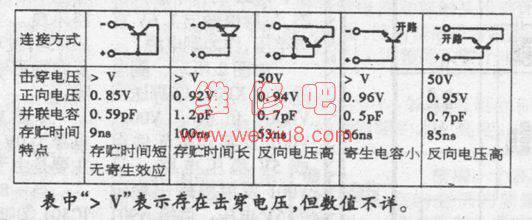

在集成電路內使用的二極管，多用作溫度補償元件或電位移動電路，一般也是采用三極管構成。三極管接成的二極管形式，大都采用集電極和基極短接的方式，這與集成電路的制造工藝有關。這樣接成的二極管正向壓降，接近于同類型三極管的Ube值，其溫度系數亦與Ube的溫度系數接近，故能較好地補償三極管發射結的溫度特性。這是模擬集成電路的一個重要特點。在集成電路中，根據用途的不同，所使用的二極管相當于三極管的發射極一基極結或集電極一基極結組合而成。由于集成電路采用硅材料作襯底，所以正向電壓為0．6-0．9V，反向擊穿電壓，用發射極-基極結時為7—9V；用集電極-基極結時為30-50V。在集成電路中，三極管接成二極管使用有多種組合方式，它的特性參數如附表所示。利用溫度補償原理和半導體三極管PN結的非線性伏安特性，再和集成運算放大器配合，可以對輸入信號實現對數運算和反對數運算。組成電路如圖2、3所示。

在上述電路中，三極管被接成二極管的形式，可以稱為對數晶體管或對數元件，即把對數元件接于集成運算放大器的反饋回路中，就構成了對數放大器。如把對數元件接于運算放大器的反相輸入回路中，就可組成簡單的反對數放大器。在對數放大器和反對數放大器的基礎上還可構成乘法運算放大器和除法運算放大器等，此處不再介紹。

由此看來，由三極管連接而成的二極管，有與眾不同的特點和奇妙的用途，這對我們使用已有的電子元件開發新的應用電路，給予了一個很好的啟示。
