為拆瘋 2000萬大像素美拍海信H10拆解：外部做工上乘·內部結構清晰·元器件材質優秀。

為拆瘋 2000萬大像素美拍海信H10拆解：外部做工上乘·內部結構清晰·元器件材質優秀。

拆解所用到的主要工具有：螺絲刀（Pentalobe、十字兩種刀頭）、吸盤、撬片、鑷子等。

首先,使用螺絲刀取下海信H10底部的兩顆螺絲，這種固定方式在現在的手機設計中比較常見。

在正式開始拆機之前，我們要先把卡托取出來。

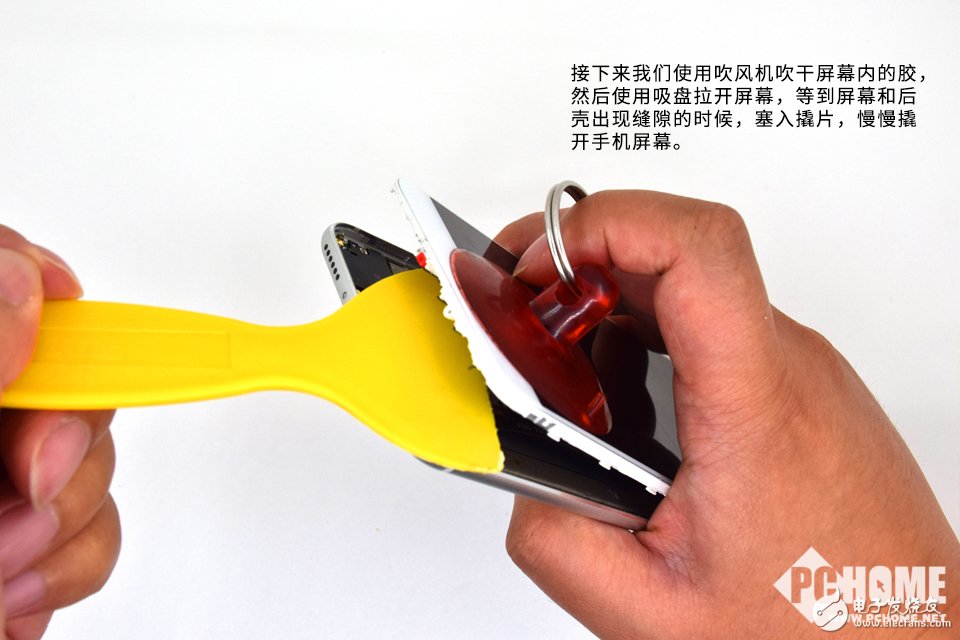

接下來我們使用吹風機吹干屏幕內的膠，然后使用吸盤拉開屏幕，等到屏幕和后殼出現縫隙的時候，塞入撬片，慢慢撬開手機屏幕。

海信H10的后殼采用常見的全金屬一體式設計，四周分布著密集的卡扣，所以在撬動的時候要格外的小心。

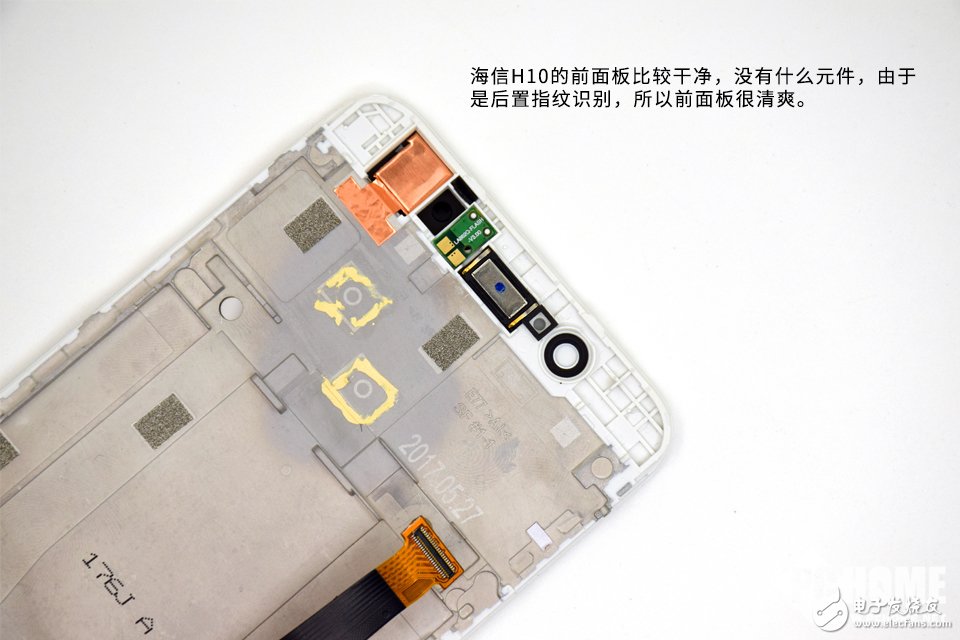

海信H10的前面板比較干凈，沒有什么元件，由于是后置指紋識別，所以前面板很清爽。

從內部布局看，海信H10設計的非常整齊，重要的元器件都有屏蔽罩保護，并且，在表面還涂有導熱硅膠。

接下來我們要卸掉電池，但在這之前要先斷開電池和主板的連接和相關接口。

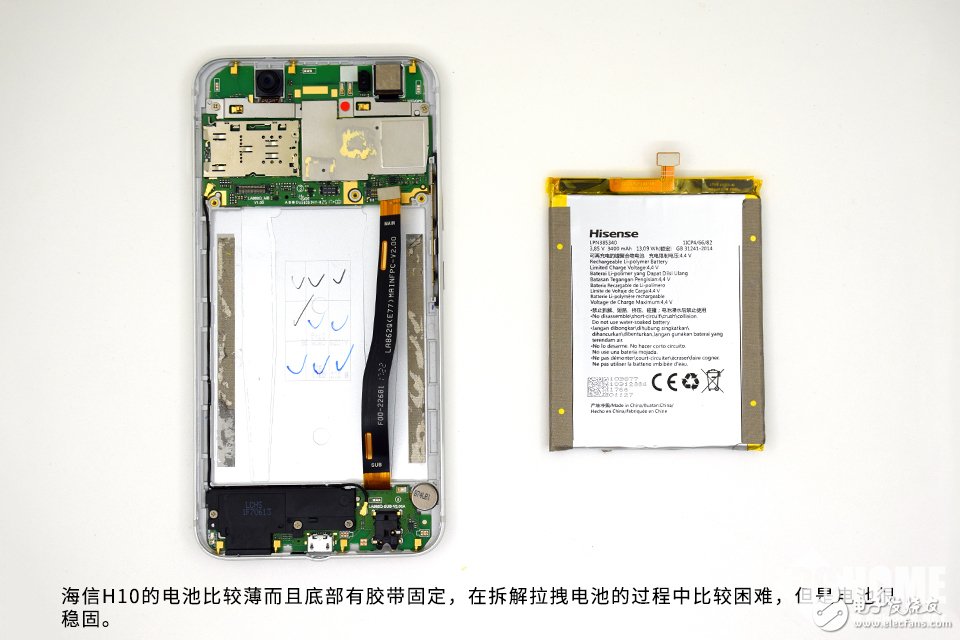

海信H10的電池比較薄而且底部有膠帶固定，在拆解拉拽電池的過程中比較困難，電池很穩固。

海信H10擁有3500mAh的大容量電池續航時間不俗。

使用螺絲刀取下主板部分，海信H10固定主板的螺絲并不是很多，所以相對較容易。

海信H10的主面板比較清新，主要元器件有屏蔽罩保護，這些屏蔽罩分為可拆卸和不可拆卸兩種。

海信H10采用了前置2000萬像素攝像頭，后置1200萬像素索尼IMX386攝像頭，自拍和拍照效果都很好。（右側為后置攝像頭，左側為前置攝像頭）

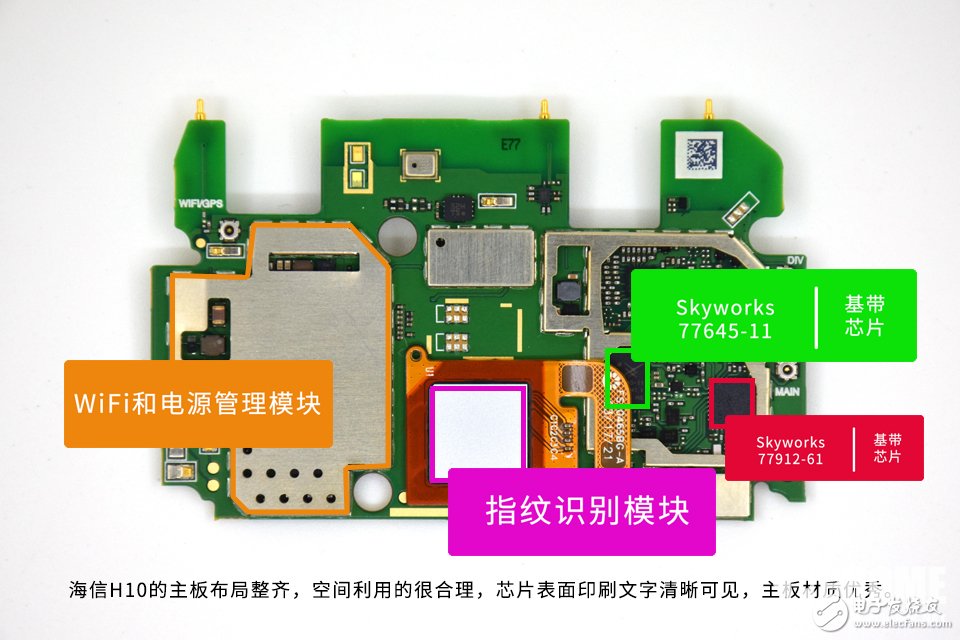

海信H10的主板布局整齊，空間利用的很合理，芯片表面印刷文字清晰可見，主板材質優秀。

海信H10的主板布局整齊，空間利用的很合理，芯片表面印刷文字清晰可見，主板材質優秀。

我們再來看看副板，副板主要有兩部分：揚聲器、數據接口。

海信H10的拆解難度中等，其結構整齊簡潔，內部元器件一目了然。材質上乘，用料也很講究，屏蔽罩和導熱硅膠也運用的恰到好處，足見海信作為老牌硬件廠商的實力。
