本周三我們PChome電腦之家推出了圍繞在LCD與LED兩代技術產品的應用性對比測試（差距一目了然 LCD與LED對比應用對比測試），看過本篇文章的對比測試之后用戶也了解了LCD與LED現在起在使用感受上的明顯差異，無論是靜態圖片而是電影游戲娛樂，LED背光顯示器強勁的色彩還原能力和色彩過渡完全將傳統CCFL背光顯示器踩在腳下。今天筆者將繼續沿用HKC送來的這兩款產品進行拆解測試，從產品的內部用料進行對比。

HKC送來的兩款產品分別為LED背光顯示器T9811L和CCFL背光LCD S988A，尺寸都為目前主流的19英寸，屏幕比例也同為被大眾認可的16：10，而價格上相差199元之多，HKC T9811L為899元，S988A則在700元。近兩百元的差價可能會讓對顯示器不太感冒的朋友選擇“夠用”的LCD即可，然而事實上真的如此嗎？我們接著看下面的拆解對比。

LCD與LED背光控制&信號處理電路對比

相對于國外一線品牌的產品來說，國內顯示器內部用料普遍較差，為了節省成本一些低端產品甚至只能看到一塊PCB板將信號接受處理電路與背光控制電路做在了一起。這樣的產品無論是從性能還是壽命來說都難以得到保證。

顯示器的拆解過程比較麻煩，眾多的螺絲也需要拆解時候記住他們各自對應的位置，而且還會對模具造成損傷。首先拆開后蓋之后我們看一下整體的差異。
背光電路對比

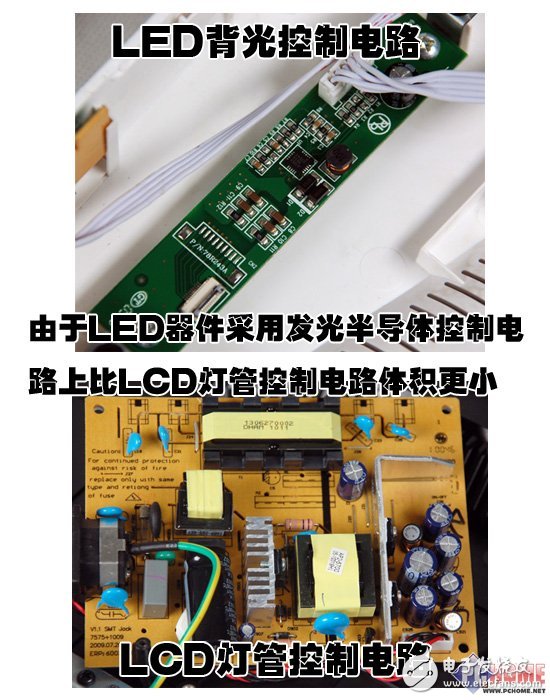

看過上面的圖片之后相信讀者一定立刻明白LED更薄的原因。采用LED背光技術使得液晶顯示器不必再將背光控制電路做的如此龐大，更小更薄的LED背光控制PCB版直接貼后蓋與液晶面板之間。反觀LCD背光控制電路，碩大的穩壓器和電容使得PCB板的體積成倍增長。

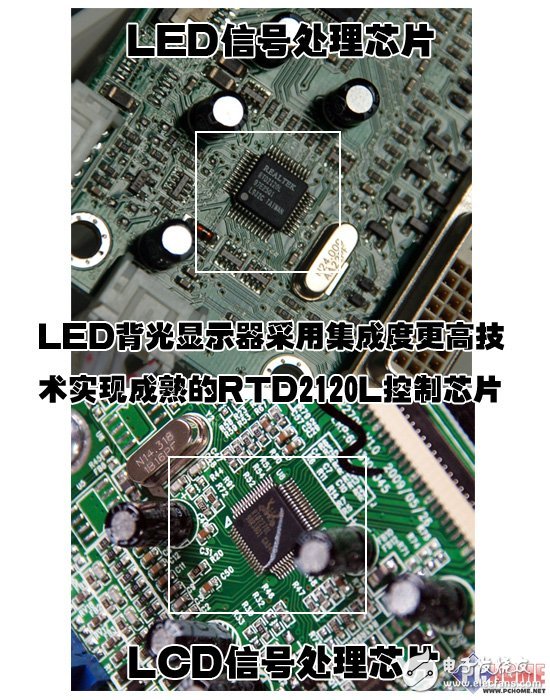

HKC S988A顯示器采用REALTEK（瑞昱）單芯片方案RTD2270，主要支持1680*1050和1920*1200分辯率，包含MCU。該芯片主要針對小尺寸屏幕。而T9811L顯示器則采用了瑞昱RTD2120L單芯片控制方案，從性能來說沒有太大差異，PCB版大小上也無太大區別，只是RTD2120L的性價比更高，這也是HKC T9811L顯示器性價比高的原因之一。

LCD與LED面板驅動電路芯片對比

面板驅動控制電路對液晶面板里的夜景分子排布起到至關重要的作用，驅動芯片的集成度和技術成熟度都直接影響到最后的液晶屏顯示效果。

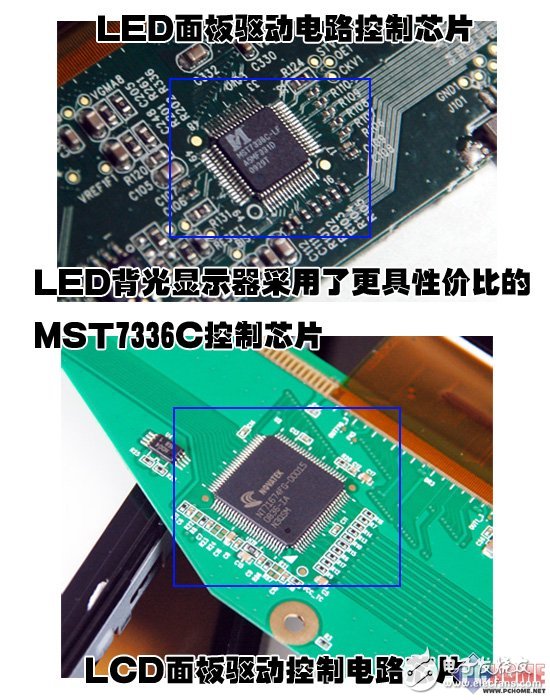

拆解之后可以看到HKC T9811L選用MStar系列芯片中的MST7336C，該芯片具有更簡單原理，因此其集成度和技術實現更加容易，成本進一步得到控制。而S988A則選用了上一代的NQVATEK 0836芯片方案，雖然技術較為成熟但是集成度不高，不具有性價比。

LCD與LED擴散片&背光源對比

目前大部分的液晶顯示器采用上下兩根冷光燈管或者兩組LED背光模組，這需要擴散片將這些光源均勻的打在液晶面板上，所以擴散片是否夠用決定了液晶顯示器表面亮度的均勻。

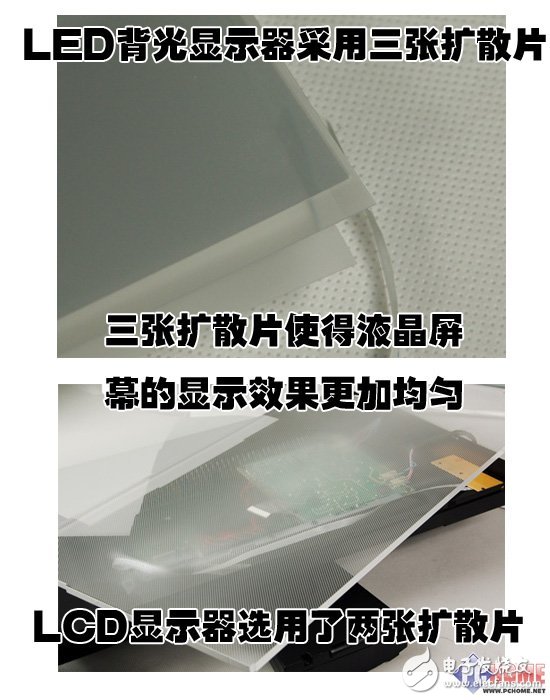

拆解后我們發現傳統的LCD只是用了兩層擴散片，而T9811L則使用了三層擴散片，LED畫面過渡自然亮度均勻的特性顯而易見。

核心差別

在前不久PChome的LED顯示技術深度剖析中我們就提到了目前LED顯示器并不是真正的LED顯示器，與傳統的LCD有別之處在于背光源不同，下面我們來一同看看大名鼎鼎的LED背光顯示器與CCFL顯示器有何區別。

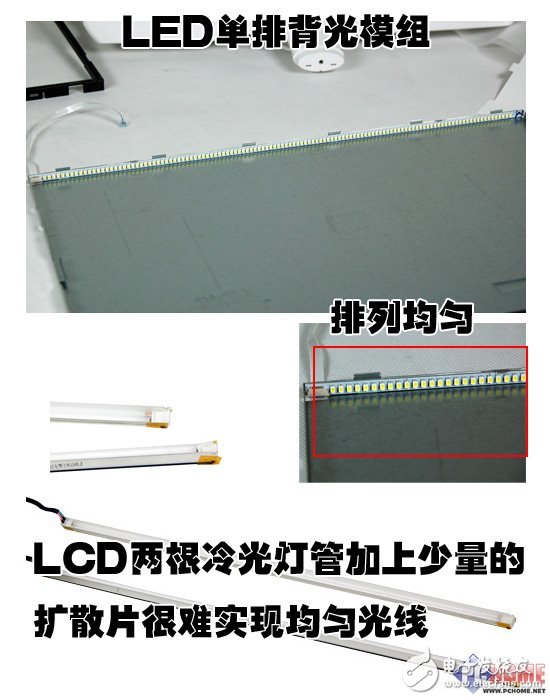

通過上面的對比圖片我們看出，HKC T9811L顯示器只采用了上面一組LED背光模組，LED器件非常均勻的排列在屏幕上方。而S988A則選用了傳統的上下兩根冷光燈管，這樣來看LED背光顯示的節能功效自然強大。
