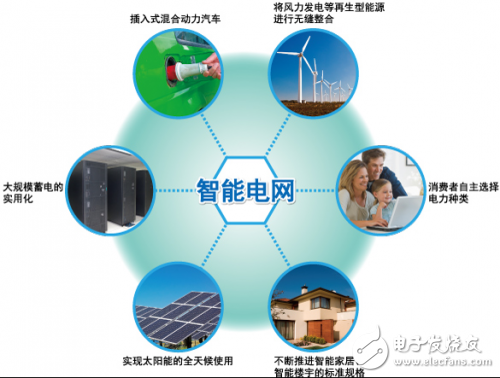

隨著美國政府智能電網概念的提出，中國緊跟著提出堅強智能電網，集信息化、數字化、自動化、互動化為一體，加強快速建立堅強可靠，經濟高效，清潔環保的智能電網。

當 前國內智能電表屬于AMR（遠程自動抄表）表計，僅能單向作業，滿足遠程自動抄表的需求，屬于智能電表中智能化程度較低的產品。未來的智能電表要求不僅是 可以在控制結算中心對電表實施遠程管理、控制收費，而且還能夠顯示電力信息、氣象信息等多種信息，是一種雙向多用的網絡終端，以構成AMI（高級計量體 系）系統。

智能電網是個龐大的系統工程，由于應用環境以及測試系統還不夠完善、成熟，在使用和運行過程中，還需進行硬件和軟件的升級固化，最終形成完善成熟的智能表計和集抄；智能電網的增長趨勢將持續，任重而道遠！

智能電能表的主要構成：

?計量：單/三相計量芯片，可計量電壓、電流、功率、功率因數、諧波；

?主控：1.MCU 2.半SOC 3.全SOC

?顯示：LCD driver

?時間：1.EPSON 、2.DALAS 、3. 32.768kHz+NTC

?存儲：1.EEPROM、 2.Flash 、3. FRAM

?通訊：1.RS485 、2.紅外、3.PLC 、4.GPRS、 5.Wireless

?加密：ESAM+CPU

?電源：線性變壓器+LDO/DC-DC、開關電源

?保護器件：壓敏電阻、熱敏電阻、TVS

智能單相表（2級單相費控智能表-帶模塊/不帶模塊，CPU卡/不帶CPU卡）總共可拆分為8種表型，但總體資源按照遠程/本地列比如下：

1.遠程費控（帶模塊/不帶模塊）：

?計量：一路SPI；

?通信：一路紅外，一路RS485，一路載波；

?安全加密：一路ESAM；

?存儲：一路I2C；

?液晶顯示：LCD 4*36；

?RTC：溫度補償，精度±0.5s/d；

2.本地費控（帶模塊/不帶模塊）：

?計量：一路SPI；

?通信：一路紅外，一路RS485，一路載波；

?安全加密：一路ESAM，一路CPU卡；

?存儲：一路I2C；

?液晶顯示：LCD 4*36；

?RTC：溫度補償，精度±0.5s/d；

世強代理的RENESAS 推出了新一代低功耗、高性能、16位MCUR7F0C004，這款MCU集成了高精度的RTC和LCD驅動器。MCU的資源特性包括：RL78內 核，24MHz±1%/1.27DMIPS，128K flash，8k RAM，UART*4，ISO7816*2、8/10bit ADC*4，CMP，IIC*2，DMA*4，WDT，POR，LVD；該單片機集成的高精度RTC最小誤差為±0.48ppm（±0.041s/d）， 最小補償單位是0.96ppm，且時間及補償寄存期有保護機制；還集成了51*4或47*8段數的LCD驅動，且內置電荷泵，可產生2.7 V至5.25 V驅動電壓；R7F0C004的超低功耗特性則包括：低于1uA的靜態功耗；寬電壓供電：1.6 V至5.5V；

在資源 需求方面：R7F0C004具有4ch硬件UART，1ch硬件SPI，2ch硬件ISO7816，程序處理方便高效，代碼量更簡練；內置硬件RTC，支 持閏年識別，高精度補償輸出，可保持1s精準；大電流IO口/N-ch漏極開漏端口，可直接驅動LED，從而節省外圍三極管等器件；

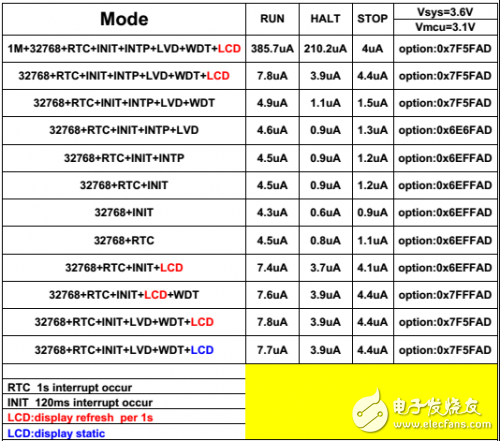

R7F0C004 智能單相電表整體方案功能及特點如下：采用超低功耗的MCU，內置高精度振蕩器，無需外接振蕩器；LCD顯示，擁有輪顯/鍵顯功能；采用內部獨立硬件時鐘 芯片，芯片具備自動溫補、日歷、閏年自動切換功能；兼?zhèn)浼t外通信接口、RS485和載波三種雙向數據通訊方式，支持遠程抄讀數據，主動上報，預付費，拉合 閘功能。另外，本方案在不同模式中功耗數據的參考如所示：
