AC/DC電源在行業內通常被使用于裸板型安裝。裸板型通常是指一款PCB安裝電源產品，可安裝在整個外殼為封閉型的終端設備中。

另一種將電源裝入終端設備的方式是U外殼型，即電源PCB板是U型安裝，通常為鋁板，機板，可用于電子半導體的溫度管理，可為設備生產商將電源裝入終端設備提供多種固定方案。

當安裝裸板型和U外殼型電源產品時，需要考慮相關的安規，電磁兼容性(EMC)和溫度管理，以下會就這些問題進行討論。

另一個需要重點考慮的問題是電源的具體規格，特別是與數據表上的額定功率比較時，需要考慮溫度和輸入電壓降額。好的產品可保持額定功率輸出達到50?C，輸入降至90VAC，而一些產品宣傳的額定功率降額為20%，降額溫度為40?C，這些產品可能會不適用于終端設備。

安全

將裸板型電源裝入設備時，要注意電源各個方向與設備之間的爬電距離和凈距離。在class I系統中，這意味著在任何接地金屬和電源之間要保證3或4毫米的距離，當然也要考慮終端設備是工業或醫療應用，在組裝電源時必須要使用絕緣。

使用class I電源時，安全接地至電源是電子安全系統的一個重要部分，必須安全的連接至設備安全接地。這種連接通常是通過其中一個安裝孔，AC輸入連接或電源PCB板上標簽來實現。需要的接地組裝方式不止一種，會影響產品電子輻射和敏感性能，我們之后會討論這個問題。

使用class II電源時，會要求金屬外殼中的爬電距離和凈距離更大，但通常設備外殼是非導電的。

圖1: 裸板型電源

U外殼型會使產品周圍的安全更簡單，因?yàn)閁外殼型的機板是連接至電源安全接地，可直接與設備外殼連接。PCB板和U外殼型之間的安全距離要求是在研發階段解決的。然而U外殼型的終端和組裝頂部仍然是開口的，必須特別小心以保證維持充足的爬電距離和凈距離。

圖2a 和 2b：有蓋和無蓋的U外殼型電源

U外殼型更容易操作和安裝。U型機板提供更堅固的外殼，安裝人員可使用組合安裝孔，將安裝硬件減少至簡單的螺絲固定。必須注意觀察任何最大的螺絲插入深度以保持安全爬電距離和凈距離。

U外殼型組裝的另一個好處是可以通過傳導降溫至設備外殼來實現電源元器件的額外降溫，有效降低連接元器件的溫度和U外殼型的內部溫度。

為醫療設備應用研發的裸板型和U外殼型電源包括一個或兩個輸入保險絲，這在整個產品安全系統研發中是非常重要的，在產品嚴重故障時可以避免引發火災。保險絲通常是永久安裝在電源內，也是不可替換的，清除保險絲的唯一理由是電源產品安裝失敗。

由于這兩種安裝方式需要輸入布線，終端設備也需要額外的熔斷以預防由連接器，指示器，開關和布線可能引發的火災情況。

輸出電線尺寸必須符合電源的最大功率容量，包括過載保護規格的最大公差，從而避免產品故障時引發安全問題。

當然溫度問題也需要考慮，一些安全嚴格的元器件有最高額定溫度，這個問題會在之后的溫度管理中討論。

電磁兼容 (EMC)

裸板型電源通常需要兩或三個安裝點來接地。如上所述，在class I系統中通常這些連接中的一個是要求用來安全接地，安裝在產品組裝的輸入端，這個連接也會連線至接地和中性接地共模濾波電容，也被稱為Y電容。電源組裝時這些Y電容與共模電感一起運作，可降低因電壓快速變化而產生的噪音。其余的安裝點通常位于側邊，連接輸出共模濾波電容至接地。濾波可用于降低電流快速變化而產生的噪音，以線性連接和中性連接的方式存在于電源產品內。

這種輸出共模電容是電源EMC性能的重要組成部分，必須連接以達到EMC最佳性能。如果設備使用的是金屬外殼就不會有問題。對于適合class I 或 class II應用的塑料外殼，必須制定其他的條規整合這些連接點從而保證EMC性能。這些需要連接至接地或一起的連接點通常會在電源數據表中標出，以下是舉例說明。

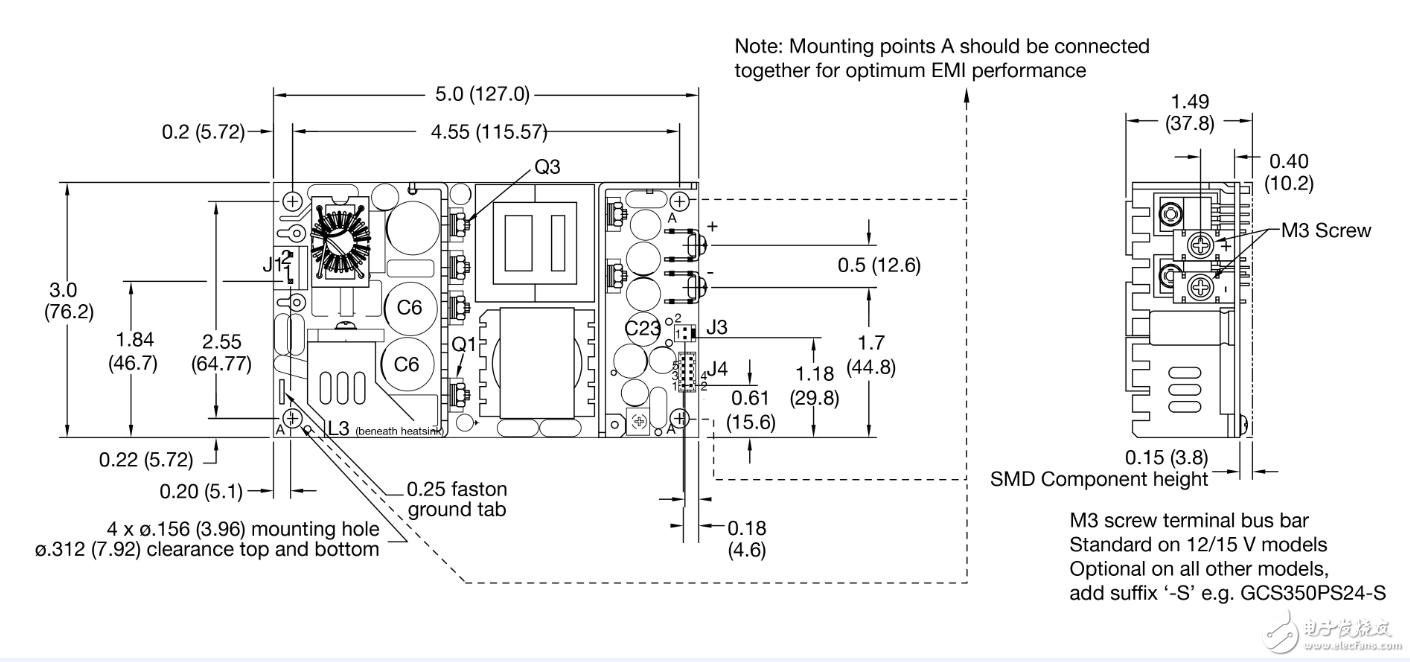

圖3：裸板型電源結構圖顯示安裝點接地連接

最好的連接這些點的方式是將裸板型電源安裝在金屬板上，金屬板無需任何連接，為需要連接的濾波電容提供低阻抗路徑。

當這種安裝方式無法實現時，就必須使用其他方式來連接這些連接點，如多股線。

U外殼型產品的所有接地連接是在U外殼中完成的，這樣可以簡化電源的安裝。U外殼機板到多固定點的設備外殼之間的良好連接是非常重要的，可以最少化寄生元件。

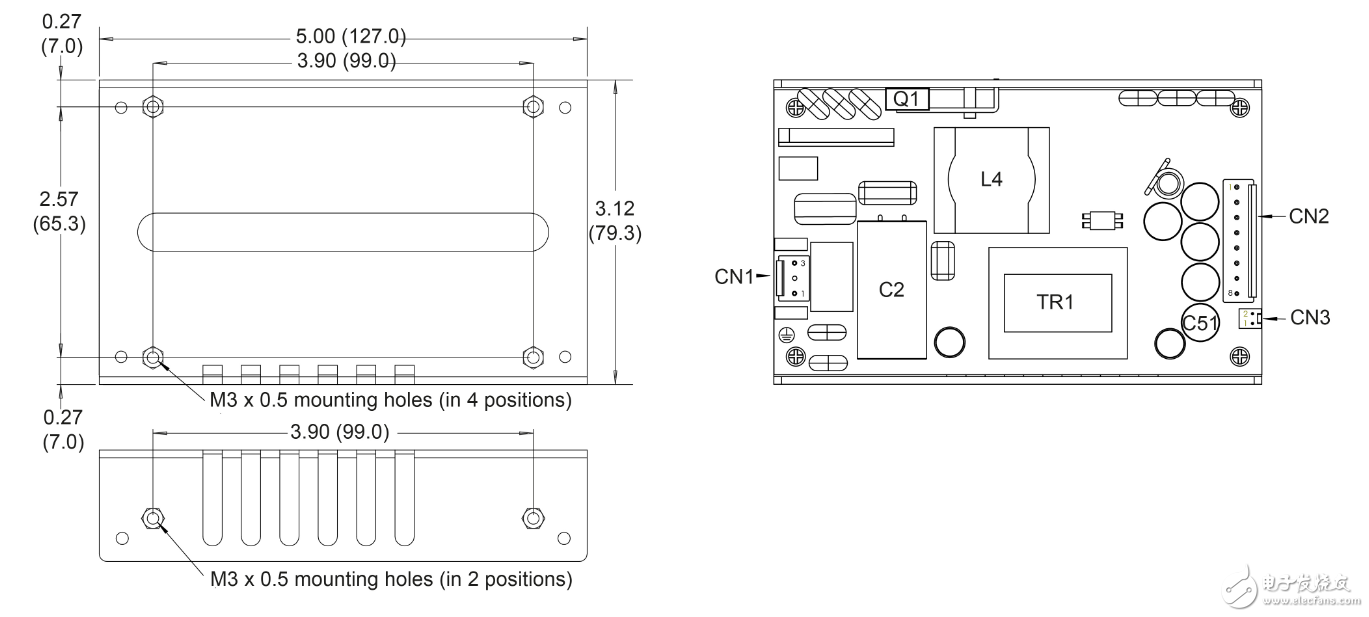

圖4：標準的U外殼電源結構圖，含具體固定和連接點

這兩種產品的輸入和輸出線應該分開安置，不能與安裝處過于接近。當電源裝入系統時終端設備可能會產生傳導和輻射問題，這樣可以避免開關元器件和磁力安裝所產生的輻射帶來的問題。

溫度管理

裸板型電源處于自然對流冷卻或強制風冷時，會有額定功率。U外殼型電源還有自然對流冷卻等級，可使用設備外殼或外部散熱以達到進一步的冷卻。

安裝位置，方向，周圍可用空間，外加負載和系統風冷的周圍部件對每一種應用都是獨一無二的。對電源內部主要元器件工作溫度的檢查是非常重要的，從而保證嚴格安全的元器件不超過安規報告中規定的最高等級，產品的性能和使用壽命不受影響。

裸板型和U外殼型電源的數據表為產品安裝至設備中提供說明，通常介紹主要安全元器件&最高溫度等級，每個產品的數據都不相同，取決于所使用系統的絕緣等級。數據表還提供在主要電解電容溫度基礎上預估的產品使用壽命曲線，這些電解電容是電源損耗機理的唯一證明。

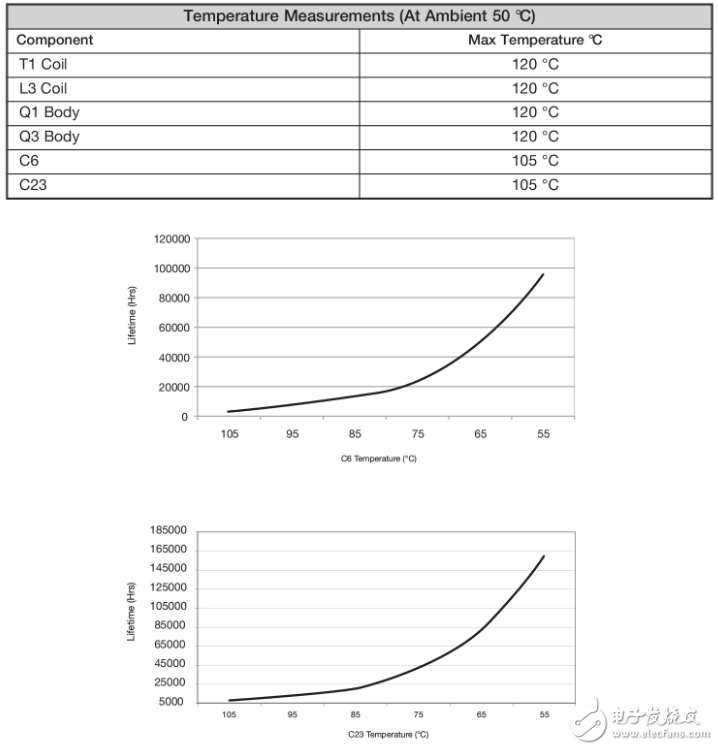

圖5：表格和圖形，提供安規標準和預估使用壽命

預估使用壽命是建立在電解電容最高溫度等級研發的使用壽命基礎上，也建立在終端設備運行使用時平均溫度的基礎上。顯而易見的是，在任何環境或極端條件下都不能超過最高溫度等級。

所有的電解電容壽命計算是以阿倫尼烏斯方程為準的，即溫度每降10攝氏度反應速度減半，使用壽命翻倍，這對產品使用壽命和在終端應用的使用周期是非常重要的。電源生產商所做的產品壽命計算包括使用的紋波電流，這在電源產品組裝階段是無法實現的，良好的使用壽命是由對元器件溫度的測量所決定，對規定溫度和研發使用壽命采用阿倫尼烏斯方程也能延長產品使用壽命。
