Baseus(倍思)專業生產3C數碼配件，而USB PD充電器是今年的熱點話題，倍思自然也不會缺席。今天給大家?guī)硪豢畋端糢SB PD充電器，其主要特點是同時配備了USB-C和USB-A輸出接口。因為在USB PD大一統的進程中，USB-A接口仍占有相當重要的位置，而這種組合方式也同樣會延續很長一段時間。

一、Baseus USB PD充電器開箱

Baseus USB PD充電器采用白色包裝盒，中間有透明的窗口可以看見黑色的充電器本體，下面標注了閃電QC 5V/9V/15V/20V 。

包裝盒背面，用了很多英語標注，右下角條碼上有英規旅行充電器 ，黑色，產品通過了CE、FCC、RoHS等認證。

包裝盒側面，本產品應該是有黑白兩款顏色可以選擇。

打開包裝盒，充電器卡在塑料盒中，隨機來的還有說明書，保修卡和宣傳卡片。

先看說明書，型號：BS-UKQC02;輸出電壓：AC100-240V;USB-C口輸出：5V3A 9V2A 15V1.2A 20V1A;USB-A口輸出：5V1A;尺寸：61.4*50.7*54.5mm;支持USB PD2.0快充，支持華為蘋果筆記本快速充電。

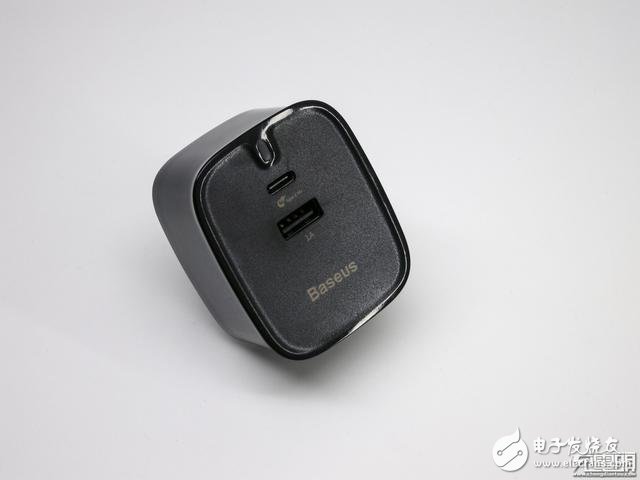

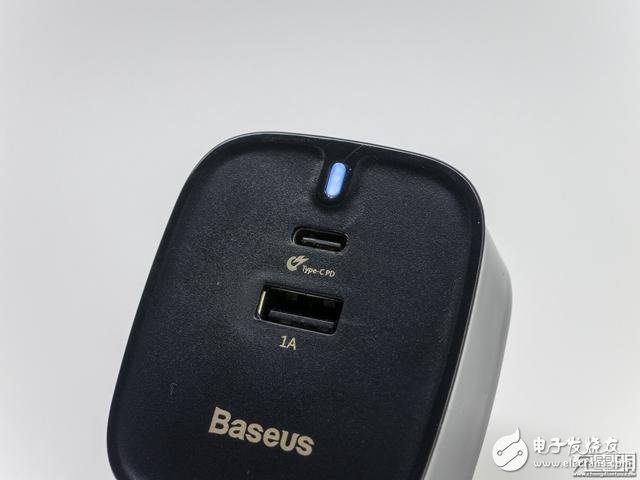

黑色的Baseus充電器，輸出面板有兩個輸出口，分別是USB PD和USB 1A輸出，輸出口的上面還有一個LED燈珠，接通電源時會有一個工作指示。

充電器外殼采用鋼琴烤漆工藝，很亮。

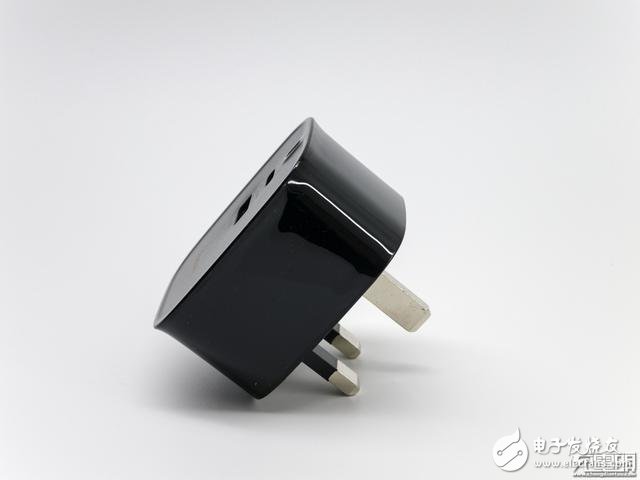

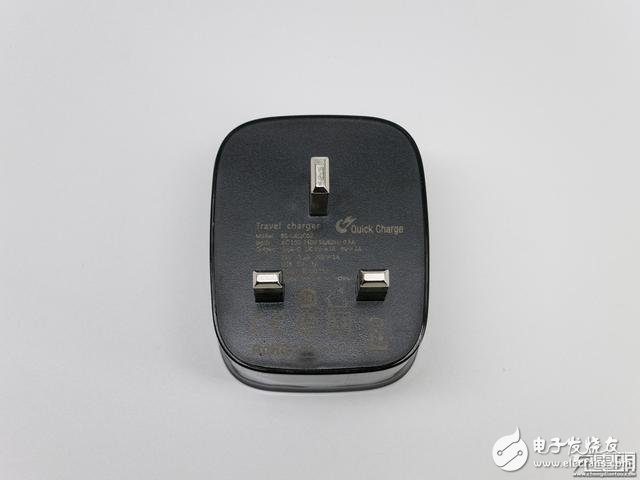

輸入端采用的是英標插頭，可能正是英標的原因，所以充電器的外型和體積都比較大，看看我們用的英標插頭就知道了，大我們常用的國標插頭好多，銘牌信息和說明書標注一致。

接通電源看一下，LED燈亮起說明已經處于工作狀態。

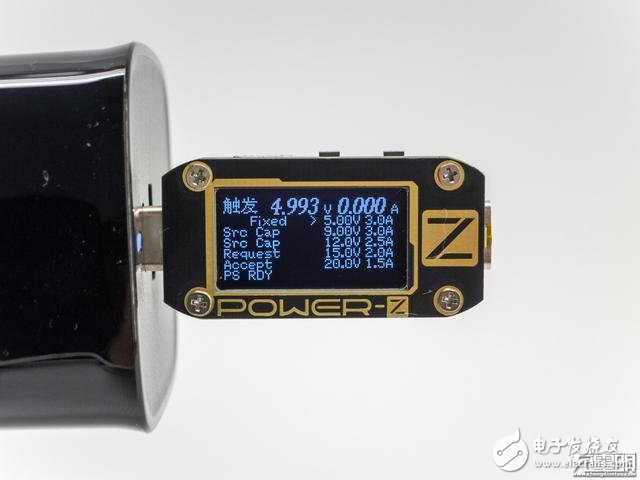

用專業的POWER-Z KM001C表測試，Baseus充電器PD協議支持5V/3A、9V/3A、12V/2.5A、15V/2A、20V1.5A，測得充電器USB-C口的最大輸出為30W，產品的標稱參數略為保守。

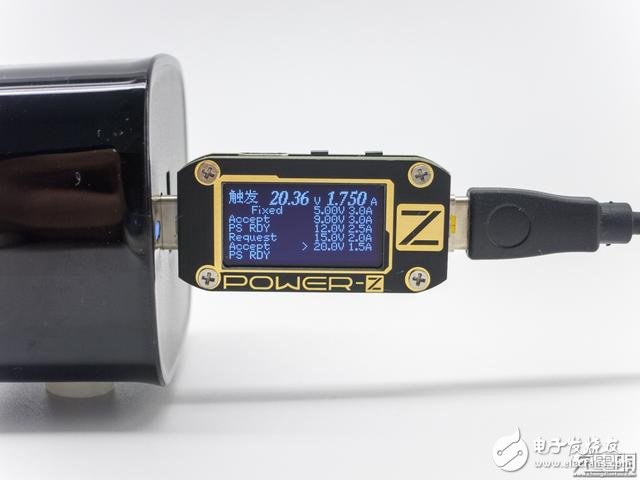

接可調負載最大輸出電壓20.36V，電流1.75A，功率35.63W，超過產品銘牌20V1A，輸出功率還是相當不錯的。

USB-C輸出口沒有偵測到其他快充協議。

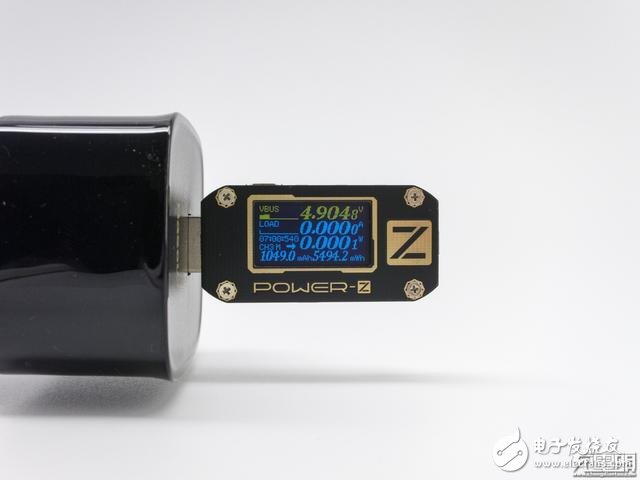

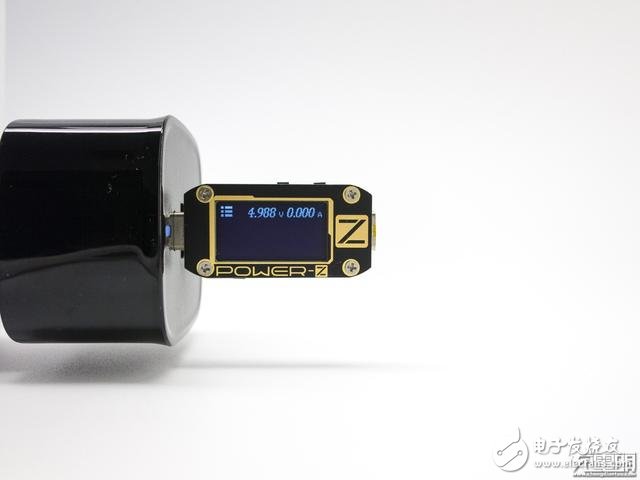

用POWER-Z KM001金表測試USB輸出端，顯示空載電壓4.90V。

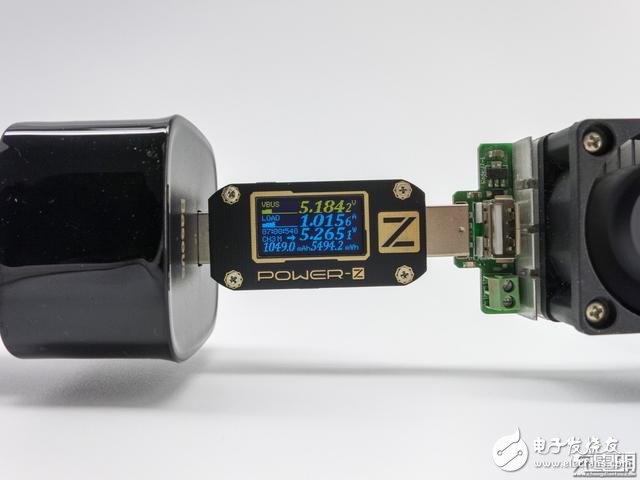

接可調負載電壓5.18V，電流1.01A，功率5.26W，和銘牌標注信息一致的。

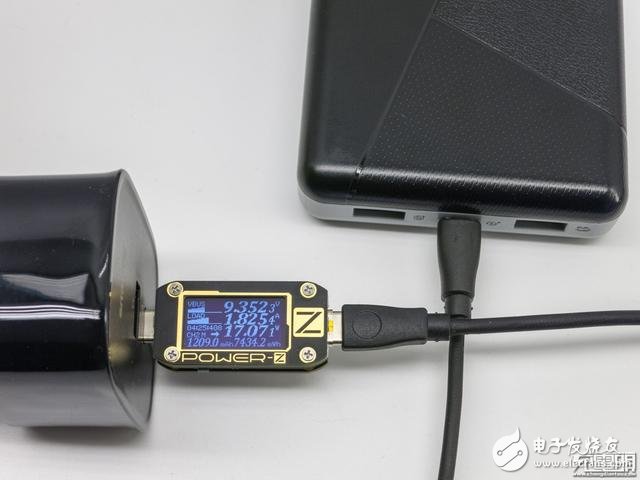

倍思USB PD充電器充羅馬仕USB PD移動電源測試，電壓9.35V電流1.82A功率17.07W。

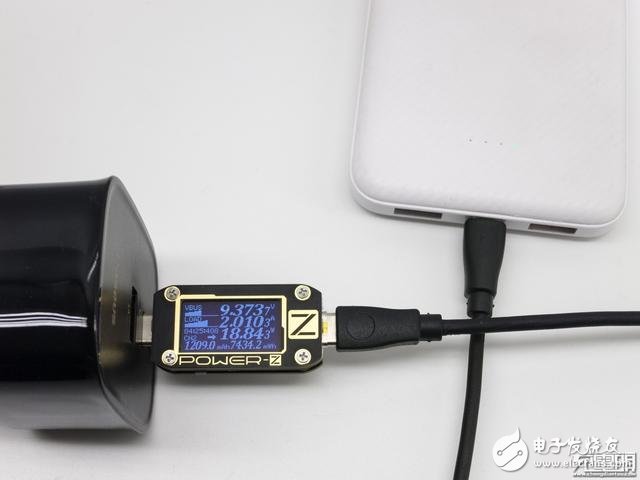

充某PD移動電源測試，電壓9.37V，電流2.01A，功率18.84W，速度不錯。

充全漢PD移動電源測試，電壓9.28V，電流1.21A，功率11.29W限流充電，全漢的電量較多開始測試功率達18W以上，充電速度還是相當快的。

充品冠移動電源測試，這個臺燈版的品冠很多小伙伴都有雖不支持PD協議但充電速度也是很快，電壓5.27V，電流2.54A，功率13.39W。

Type-c口充榮耀9測試，電壓5.18V電流1.67A功率8.7W，不兼容華為FCP。

二、Baseus USB PD充電器拆解

倍思USB PD充電器采用PC材質外殼，超聲波焊接。打開外殼可以看見PCB板背面相對整潔，AC插頭用軟線和PCB連接，并用膠水固定。

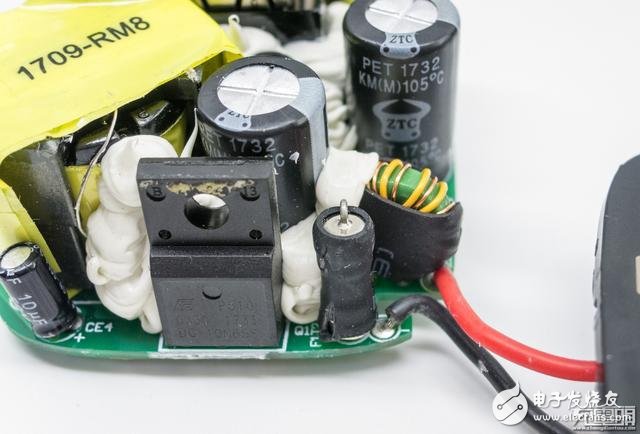

PCB正面一覽，左邊高壓區和右邊低壓區用絕緣片隔離，高壓區電容電感變壓器，輸出端則有一個小PCB板立焊在主板上，主控芯片應焊接于此。

PCB板上有很多絕緣膠，保險絲電感濾波電容，被緊緊固定著，抗震抗摔。

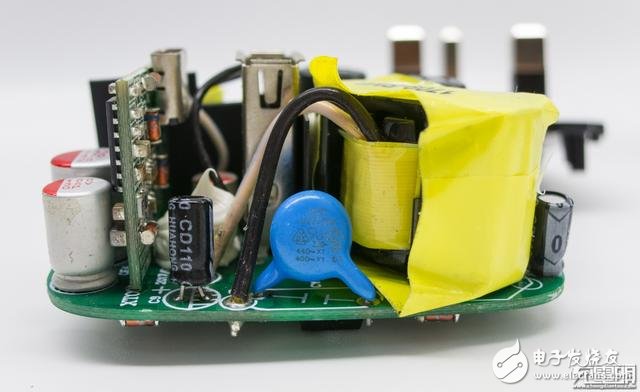

藍色的Y電容。

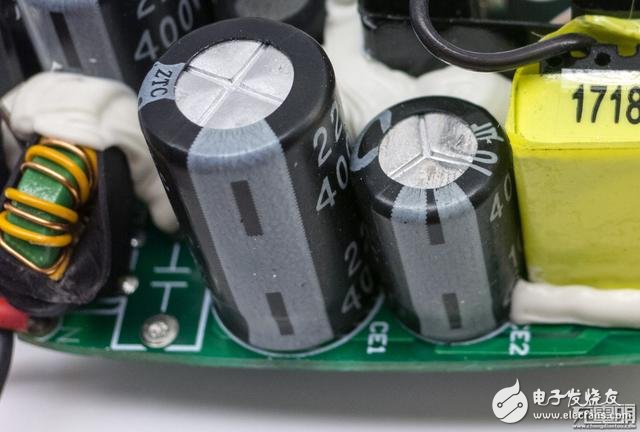

高壓區兩個400V 22uF濾波電容，小個子的電容是400V 10uF，附近的1718小號變壓器應該是給USB輸出供電所用。

高壽命的固態電容和LED燈珠排列在外圍。

倍思這款USB PD充電器，整體性能優秀，輸出功率強，標稱20W最大輸出，實測輸出總功率可達35W，遠遠超出產品銘牌信息。充電器內部用料及做工都屬于上乘，另外這款充電器采用USB-C接口并保留了USB-A接口，日常使用場景相對廣泛。
