早在2016年夏季小米生態鏈下的青米就推出了一款顛覆概念的“青米充電站”多口充電器，擁有5個任意插QC2.0輸出口，與當時傳統的多口充電器相比，青米充電站帶有一個特色功能，兩個USB口使用配套的二合一線可以輸出20V給筆記本供電，這一特殊功能當時可謂是賺足了眼球。

2018年，小米再次推出了一款6口充電器，輸出口配置為4個5V2.4A智能輸出口與一個QC3.0快充輸出口，另外這款充電器新加入了時下最火熱的USB-C PD接口，更加親民更加實用，接下來小編將對這款小米多口充電器拆解，看看里面是什么樣子的。

一：開箱篇

小米USB充電器使用簡約風格的紙盒包裝，正面印刷著產品式樣圖。

包裝盒背面產品參數如下，品名：小米USB充電器60W快充版（6口）、產品型號：CDQ06ZM、接口類型：USB-A x 5、USB-C x 1、工作溫度：0°C~40°C、產品尺寸：110 x 80 x 20mm、輸入?yún)?shù)：100-240V~50/60Hz 1.6A、輸出參數：4 x USB-A：5V4.8A（單口2.4A MAX）、1 x USB-A：5V3.0V 9V2.0A 12V1.5A、1 x USB-C：5V3.0A 9V2.0A 12V1.5A、委托方：小米通訊技術有限公司、制造商：江蘇紫米電子技術有限公司（小米生態鏈企業）。

開箱物品一覽，充電器本體x1、說明書x1、8字供電線x1。

充電器輸出口用了一片防塵膠紙，使用時先撕掉。

充電器比手掌尺寸小一點，扁平式設計。

輸出口全部放在正側面，從左到右分別是USB-C PD輸出口、紅色的USB-A QC快充輸出口、4個5V2.4A輸出口。

殼體表面非常光滑，正上方印刷著小米公司LOGO“MI”。

在“mi”LOGO下面帶有一個白色的LED指示燈，通電時會常亮。

看輸出座舌片的細節，全部無磁吸反應，并未使用小米商標的母座。

充電器底部做了4個突點，擺放時可以避免鏡面磨損，而且墊起一點點可以讓空氣流通不會悶熱。

充電器背后銘牌參數如下，品名：小米USB充電器60W快充版（6口）、型號：CDQ06ZM、輸入：100-240V~50/60Hz 1.6A、輸出：四口（灰色USB-A）：5V4.8A（單口2.4A MAX）、單口（橙色USB-A）：5V3.0A / 9V2.0A / 12V1.5A、單口（灰色USB-C）：5V3.0A / 9V2.0A / 12V1.5A、制造商：江蘇紫米電子技術有限公司、生產廠：東莞盈聚電源有限公司。

配套的8字線采用水滴造型設計。

使用 POWER-Z FL001 對普通5V口進行協議識別輪詢，發現5V輸出口支持apple 2.4A協議。

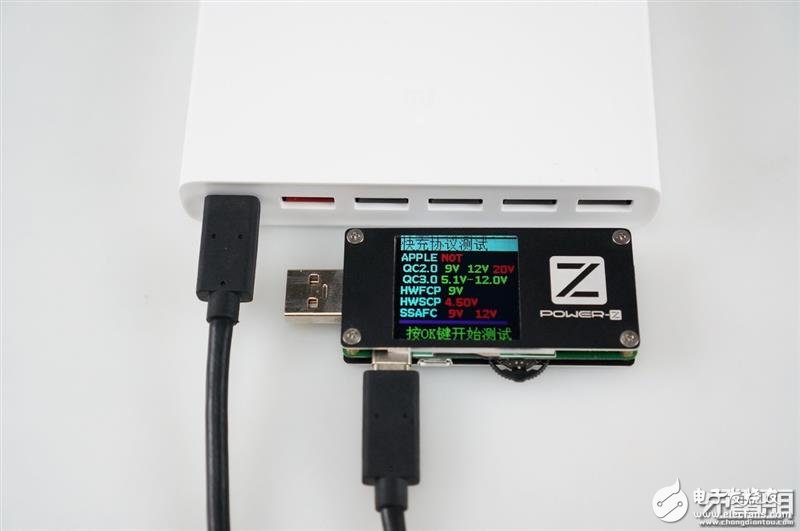

使用 POWER-Z FL001 對QC快充口進行協議識別輪詢，從屏幕可以看到快充口支持蘋果apple2.4A、高通QC2.0 9V 12V、高通QC3.0、華為FCP、三星AFC。

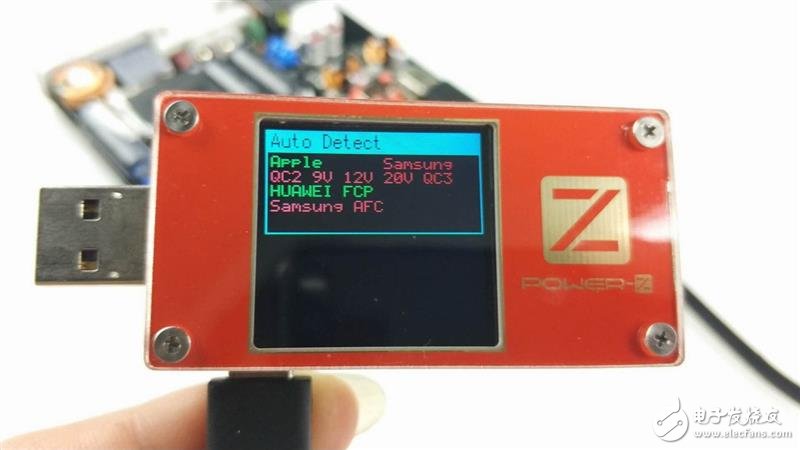

使用 POWER-Z FL001 對USB-C口進行協議識別輪詢，從屏幕可以看到USB-C口支持高通QC2.0 9V 12V、高通QC3.0、華為FCP，注意這里顯示并未支持apple2.4A，其實重新插拔后是支持的。

重新插拔后，可以看出是支持apple 2.4A協議的，帶有疑問下小編使用這個小米多口充電器的USB-C口對ipad充電，錄的功率為5.12V 2.33A 11.98W，的確是apple2.4A協議，但有時候需要插拔才能正確誘騙。

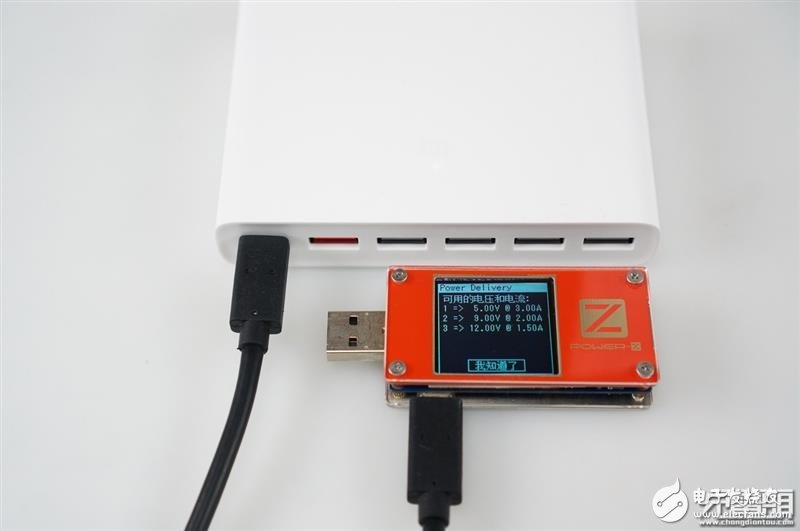

使用 POWER-Z KT001 查詢USB-C口進行PD報文，從屏幕可以看到USB-C一共有3個PDO，分別是 5V3A、9V2A、12V1.5A。

二：拆解篇

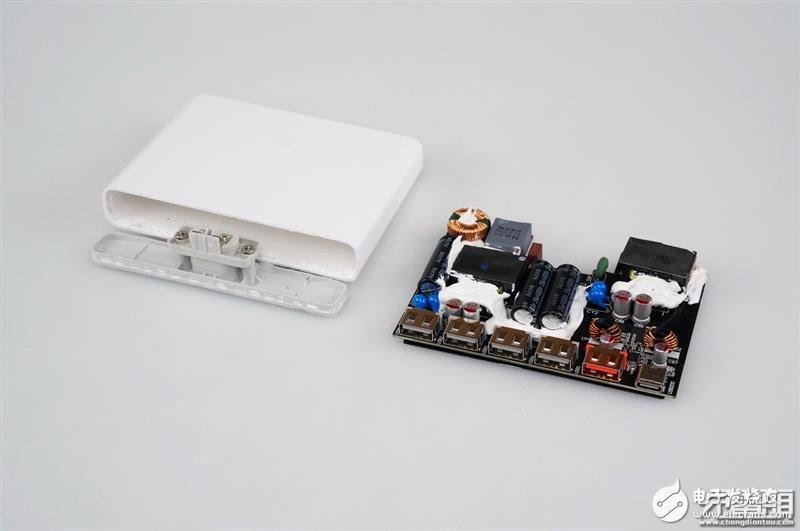

殼體采用超聲波焊接，焊接牢固度十分高，撬棒可以從邊緣慢慢撬開。

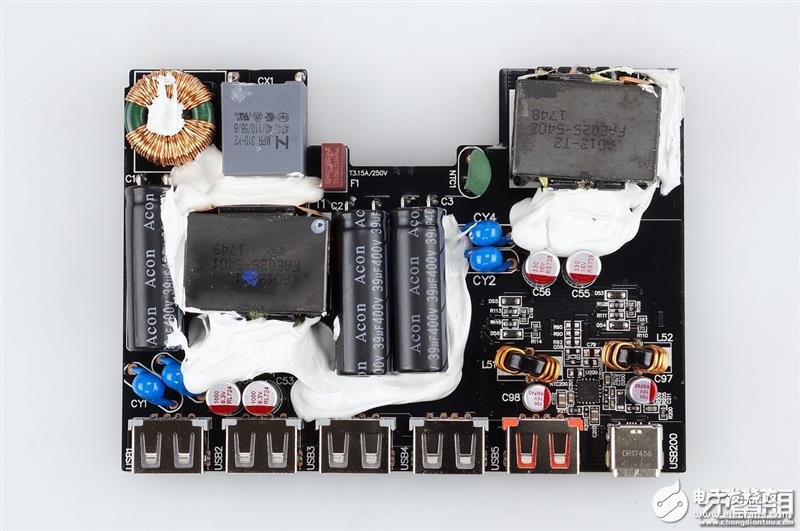

PCB插腳件面俯視圖。

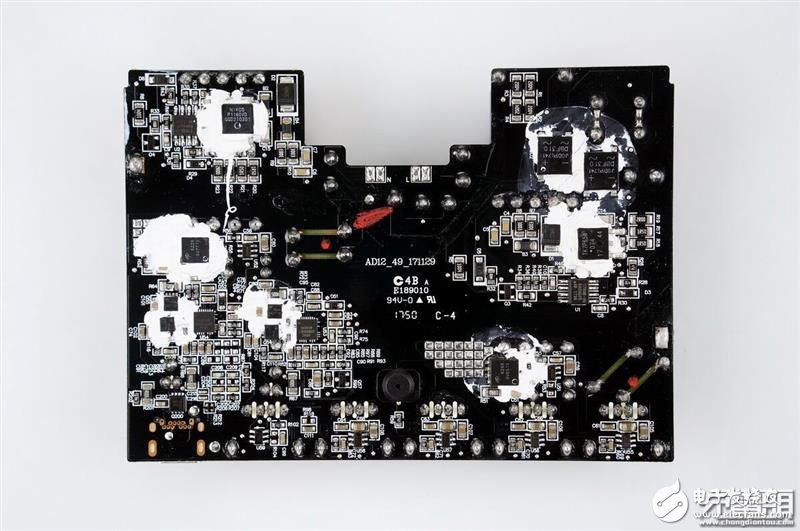

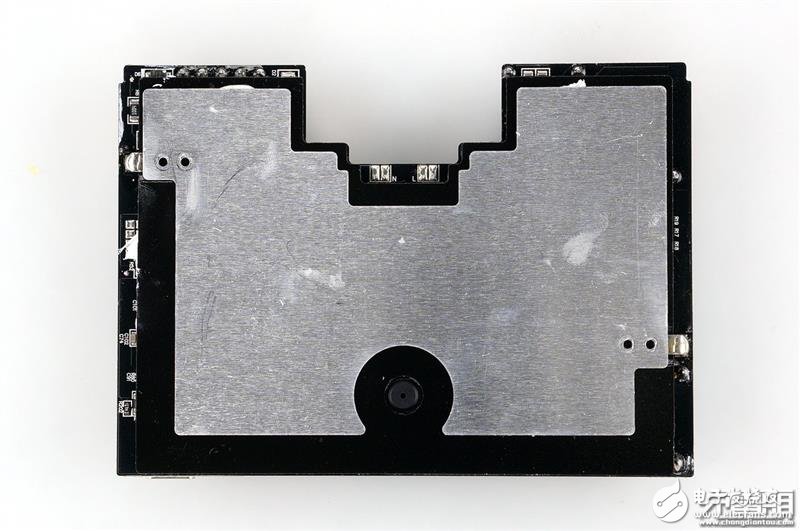

PCB貼片面俯視圖。

拆焊掉散熱鋁板的樣子。

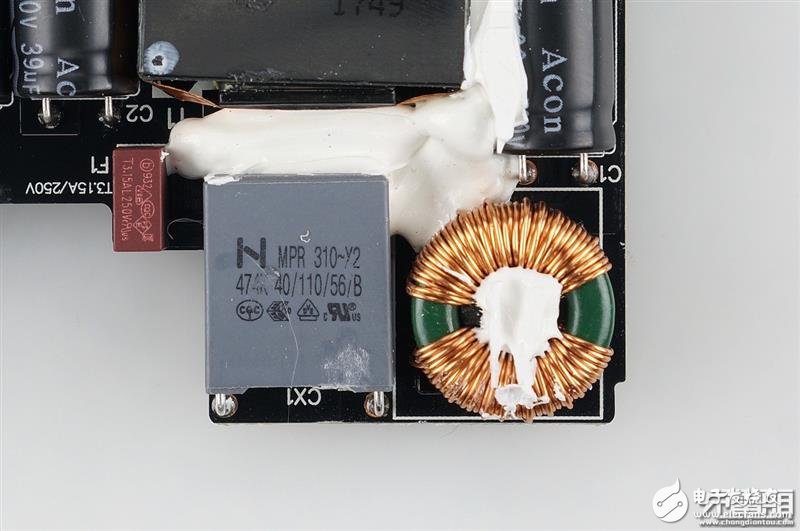

高壓輸入部分，保險絲、X電容、濾波電感，另外綠色NTC抑制上電沖擊。

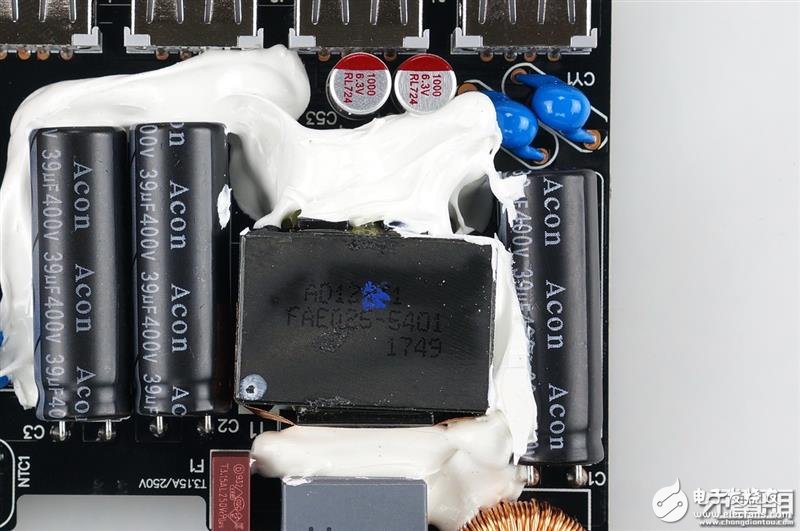

三個中元Acon 400V39μF濾波電容，這個變壓器是降壓給四個5V2.4A輸出口使用，USB口旁帶有2個6.3V1000μF固態濾波，兩個Y電容避免飄屏。

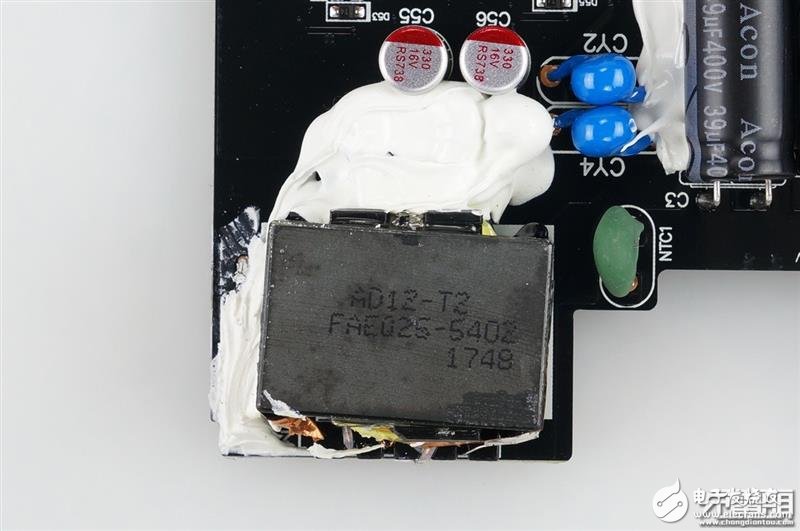

這個變壓器是變壓給QC快充口與USB-C口輸出使用，旁邊一個綠色的是NTC輸入限流器件，減小沖擊電流延長充電器使用壽命，兩個16V330μF固態濾波，同樣使用兩個Y電容防飄屏。

USB-C與橙色快充口，絲印WT6615F，Type-C輸出口識別。

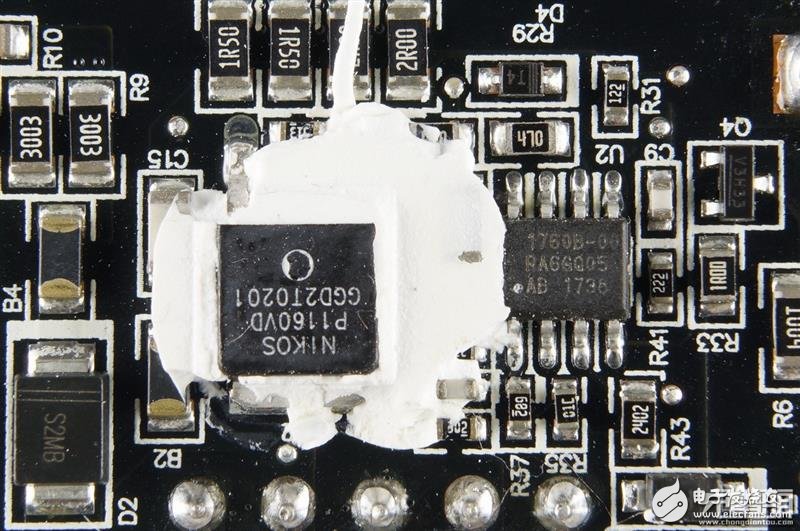

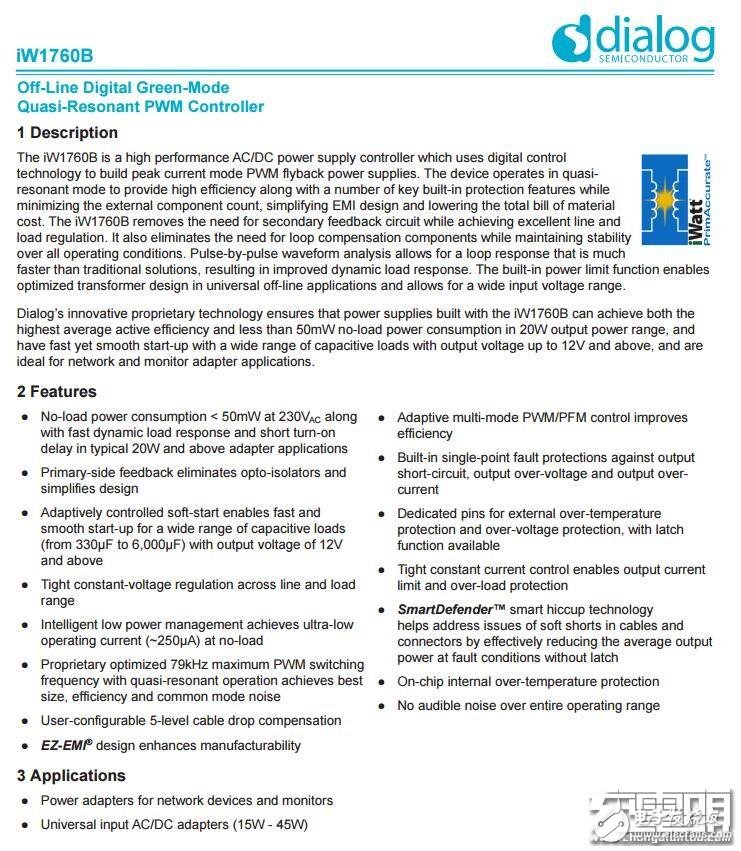

Dialog iW1760B，兩個快充口輸出的初級開關管，P1160VD，新產品，耐壓600V，電流11A，右側是iW1760原邊反饋PWM控制器。

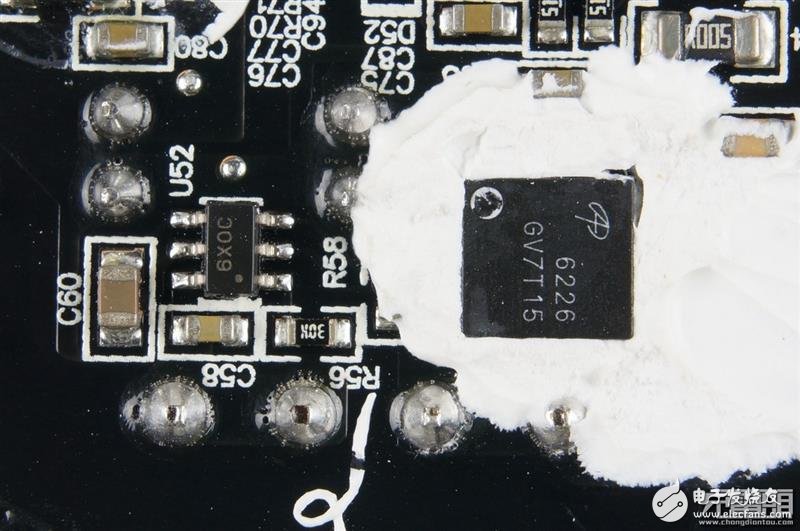

AON6226同步整流管，左側SOT23元件為同步整流控制器。由于快充兩路采用降壓輸出，采用了100V耐壓的管子，導阻8毫歐。

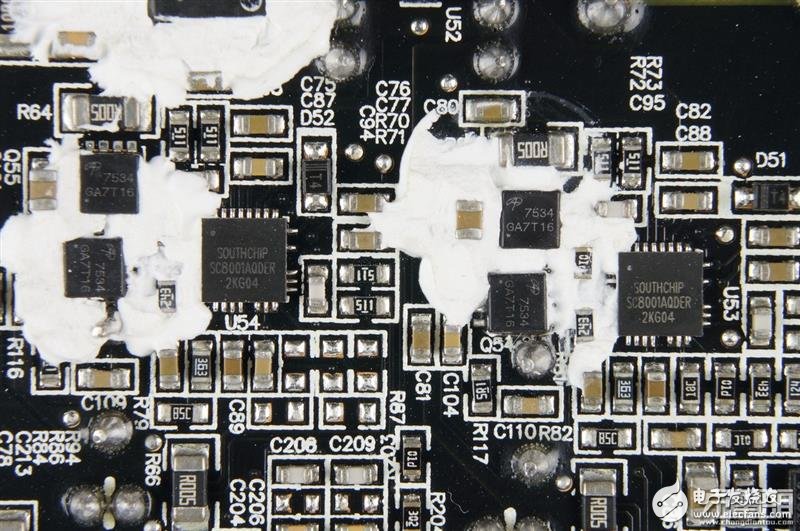

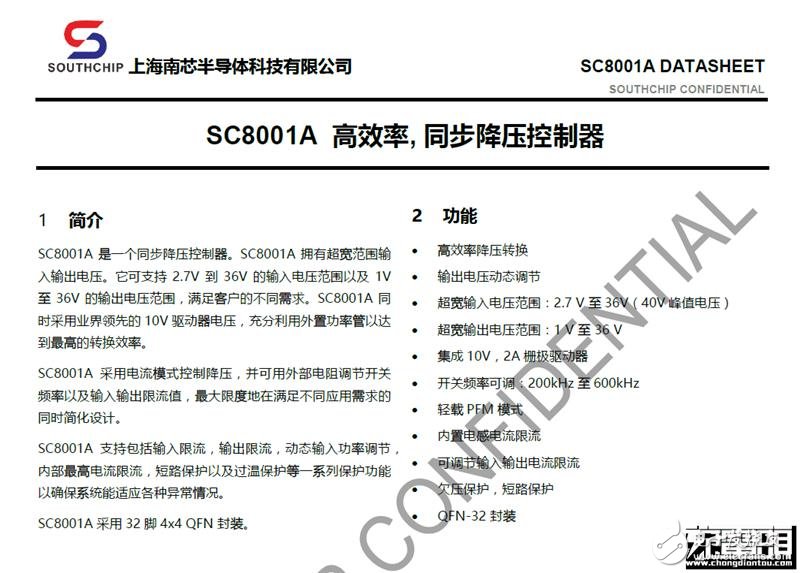

這里看到兩顆南芯SC8001A同步整流降壓控制器，外掛兩顆AON7534，組成同步降壓。和我們以往見到的降壓相同，均為一顆控制器外掛MOS的組合，但是是國內從無到有的突破，以往我們拆解基本都是國外品牌，這次終于見到中國芯。

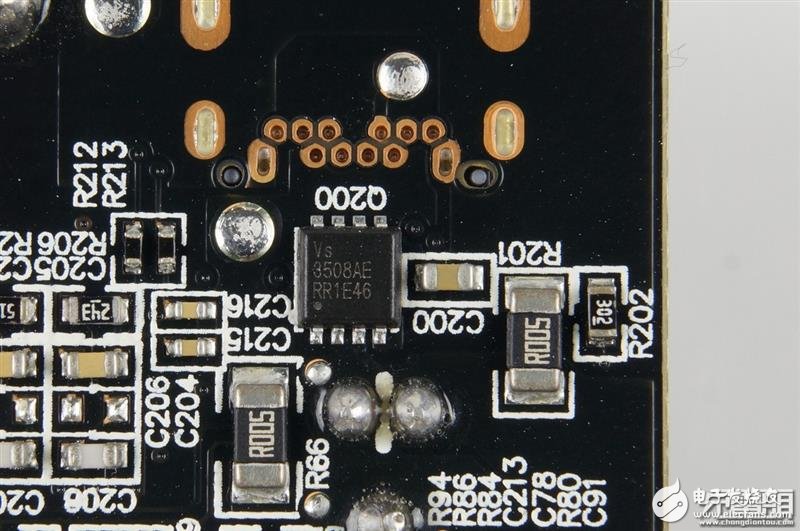

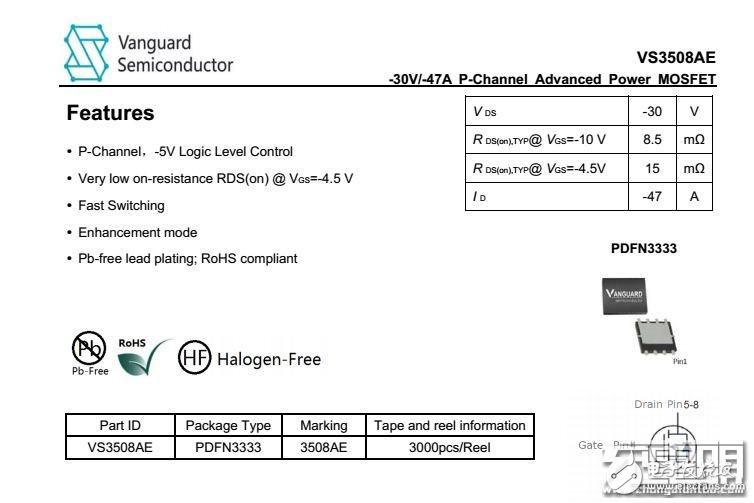

Type-C輸出口的VBus開關，威兆VS3508AE。

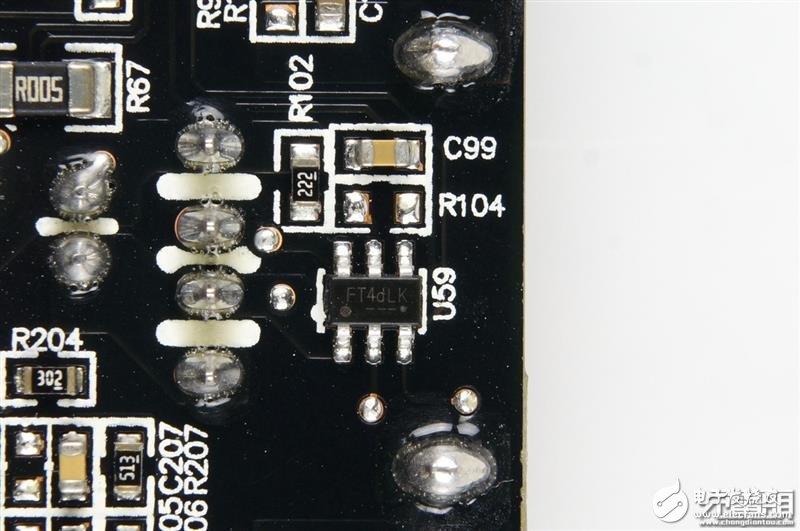

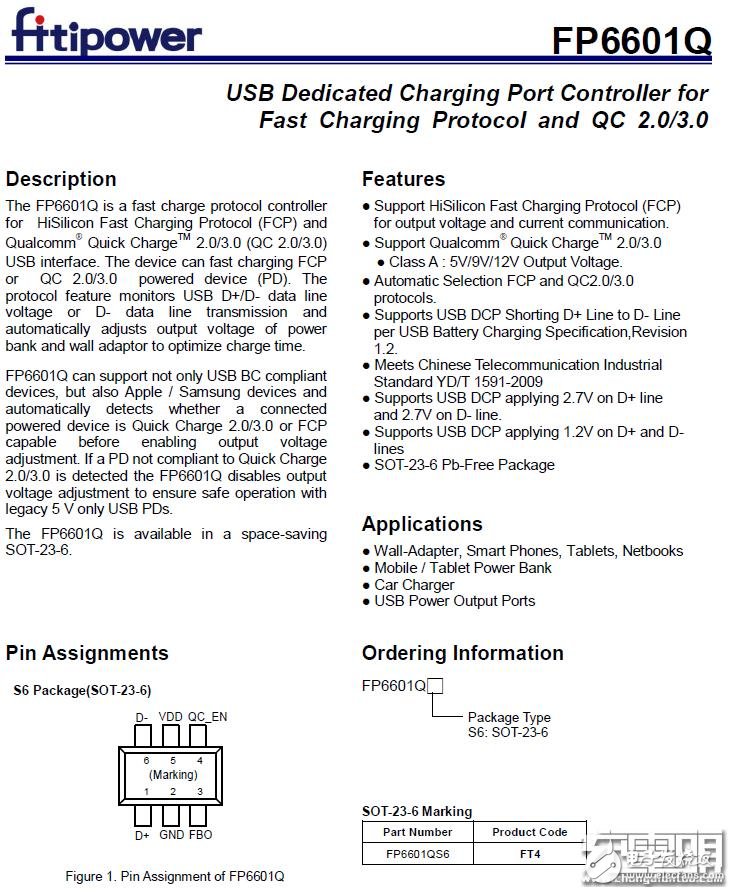

明星識別IC，***天鈺Fitipower FP6601Q。

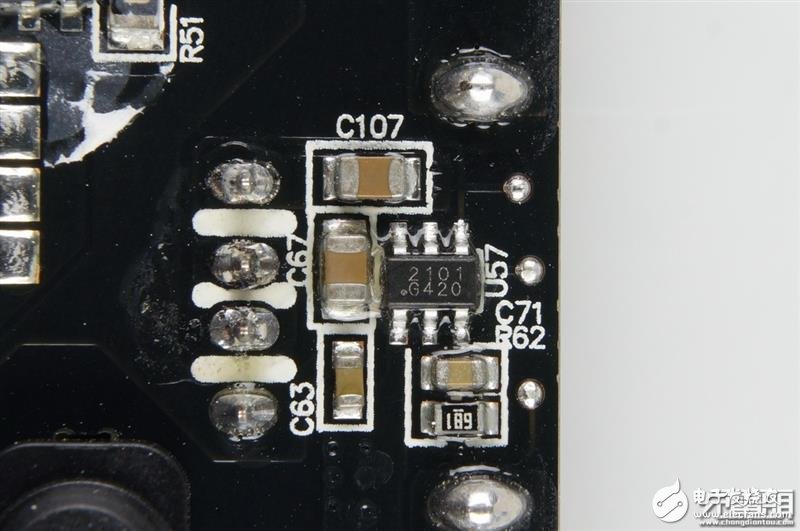

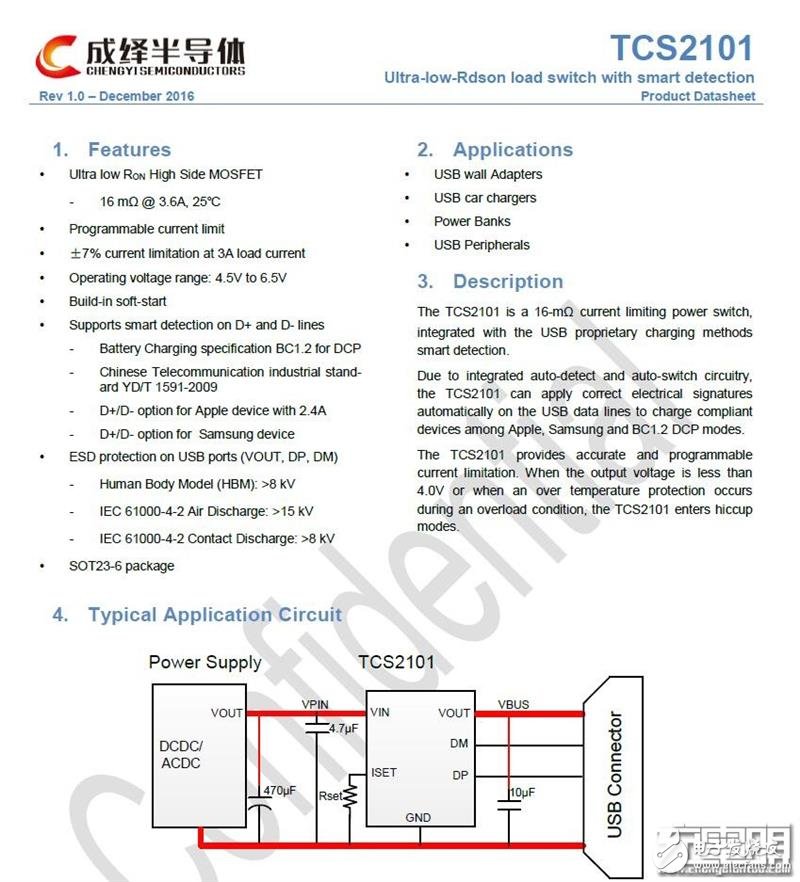

成繹TCS2101，內置限流保護的識別IC，提供USB輸出口過流保護和自動識別功能。

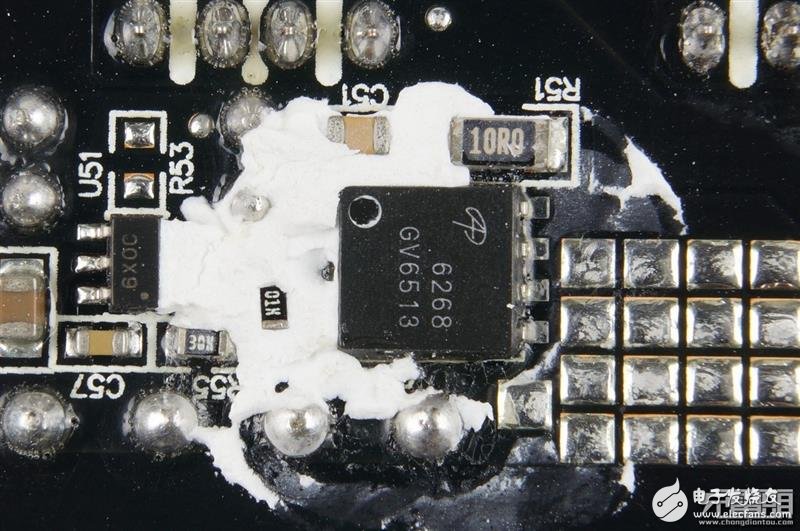

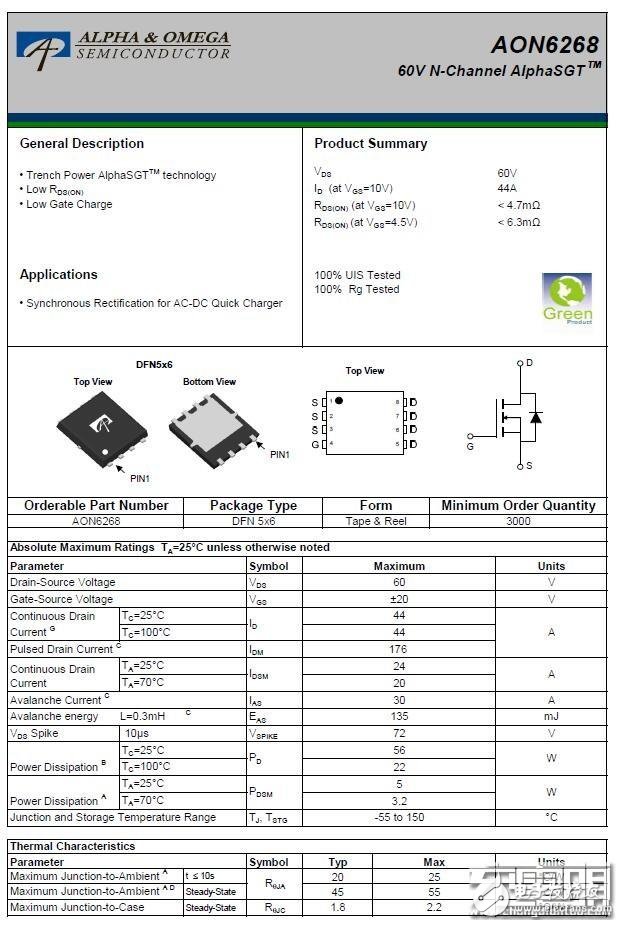

這里是5V輸出的同步整流管，AON6268。耐壓60V，導阻很低適合大電流輸出。

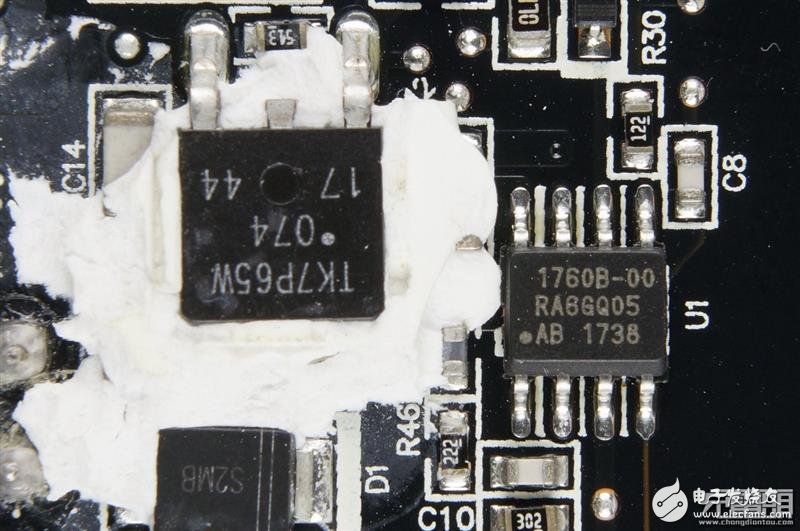

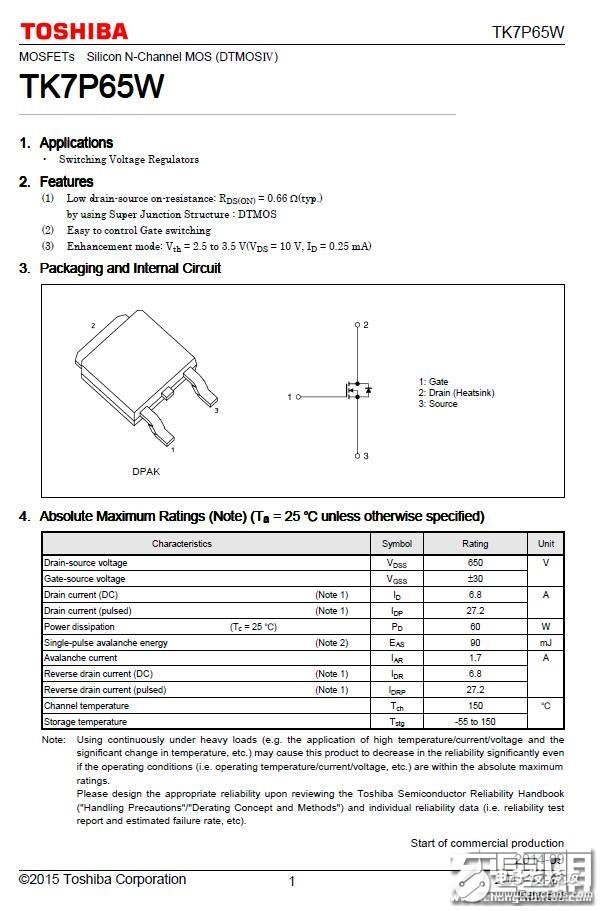

5V輸出的初級電路，TK7P65W和iW1760B。

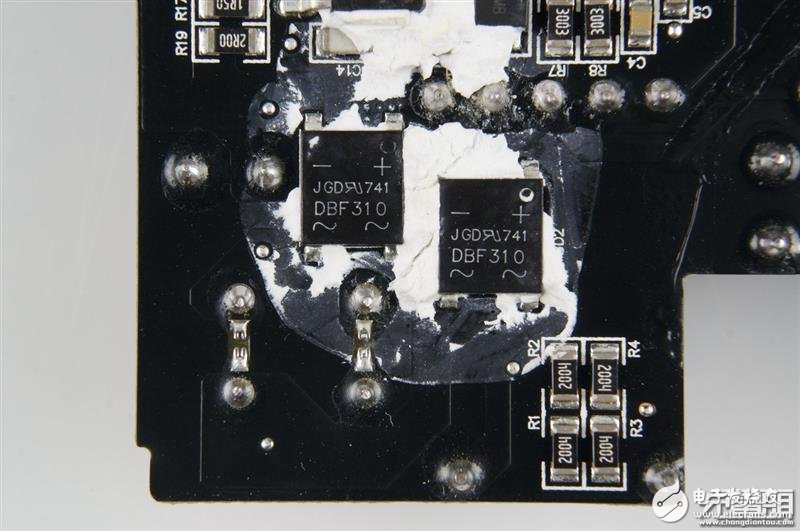

兩顆整流橋，配合電容將輸入的交流整流為直流。

總結：

小米6口USB充電器60W快充版，順應時代加入了USB-C輸出，并且USB-C口可以支持PD、QC3.0、FCP、apple2.4，相比前作大大的提高了實用性。

5V大電流輸出和快充獨立的設計，可以有效降低大功率輸出時的熱量堆積，快充口采用同步整流降壓，固定電壓輸出的開關電源加上同步整流輸出，高效靈活的組合，輸出固態電容，提供給這款充電器穩定，純凈的輸出，同時我們也是首次看到南芯的芯片在充電器中亮相，這代表著國產自主化的崛起。
