在工業控制和電力電子領域，電源模塊的穩定性、隔離能力與抗干擾特性直接決定整個系統的可靠性。尤其是在變頻器、伺服驅動器、電焊機等強干擾環境中，一款“小而穩”的DC-DC隔離電源，往往成為系統長期穩定運行的關鍵。深圳市海凌科電子推出的D_S(NS)-1WR3系列定電壓輸入、隔離非穩壓輸出DC-DC模塊，正是為這類嚴苛場景量身打造的專業選擇。

一、產品概述

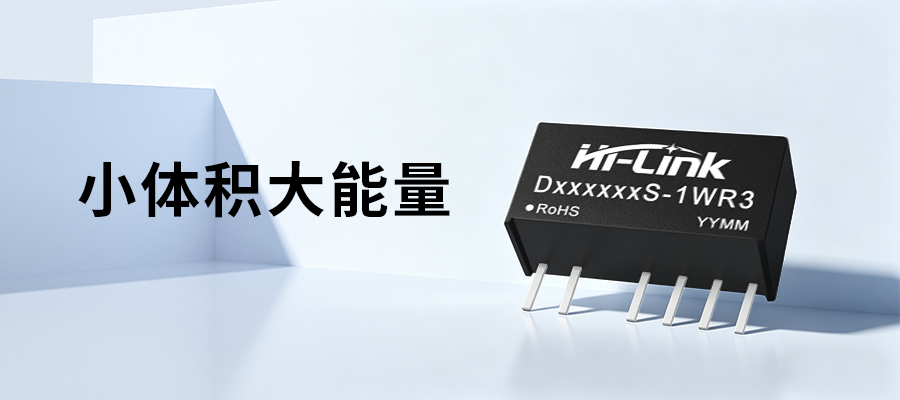

D_S(NS)-1WR3系列是一款功率1W、輸入輸出電壓非對稱的小型化DC-DC模塊電源。其內部拓?fù)鋵ｉT針對IGBT驅動器優化，能夠在有效降低驅動損耗的同時，提供1500VDC隔離電壓，保障高低壓側的安全隔離。

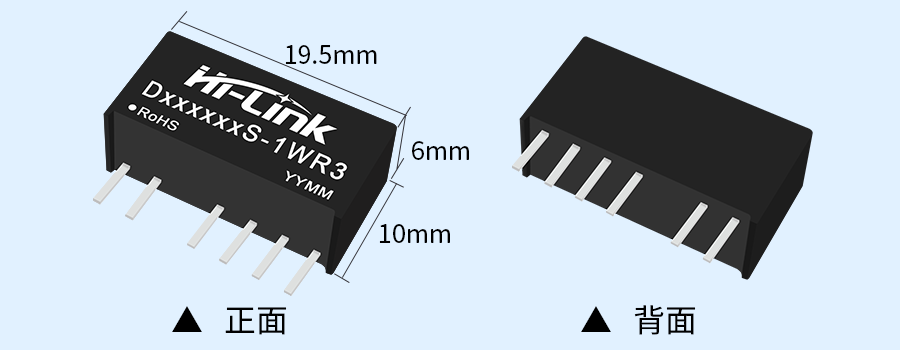

模塊采用標準SIP封裝，體積小巧，引腳符合國際標準，便于自動化生產與替換。該系列覆蓋3.3V、5V、9V、12V、15V、24V等多種標稱輸入電壓，并可輸出3.3V、5V、9V、12V、15V、24V等不同電壓組合，滿足多樣化設計需求。

參考資料：D-S(NS)-1WR3系列技術手冊

二、核心性能

高效率與低空載功耗

在滿載條件下，D_S(NS)-1WR3系列效率最高可達86%（典型值），發熱量低，適合緊湊空間安裝。空載功耗僅0.025W（典型值），長期待機也不易造成能源浪費。

寬工作溫度與強環境適應性

模塊可在-40℃ ~ +85℃環境溫度下穩定工作（溫度≥85℃時需降額使用），能夠適應北方嚴寒、南方高溫以及工業現場散熱不良等惡劣條件。

輸出短路保護，自動恢復

產品支持可持續短路保護，故障解除后自行恢復正常輸出，極大降低了現場維護成本。

優異的紋波與噪聲控制

在20MHz帶寬測試條件下，典型紋波+噪聲為100mVp-p，滿足大多數IGBT驅動及數字電路對供電質量的要求。用戶外接推薦濾波電容后，紋波還可進一步降低。

高隔離與低耦合電容

輸入與輸出之間提供1500VDC絕緣電壓，隔離電容典型值僅40pF，有效抑制共模干擾，提升系統抗擾度。

三、應用場景

IGBT驅動器

模塊內部采用非對稱式電壓輸出形式，非常契合IGBT驅動電路對正負偏壓的需求，可顯著減小驅動損耗，提高開關管的可靠性與壽命。適用于通用變頻器、交流伺服驅動系統等電機控制設備。

電焊機與逆變電源

電焊機工作環境電流大、干擾強，對輔助電源的隔離和抗沖擊能力要求極高。D_S(NS)-1WR3系列憑借1500VDC隔離和寬溫特性，能為焊機內部的控制電路、驅動電路提供干凈穩定的電源。

不間斷電源（UPS）

UPS系統中，主控部分與功率部分需要電氣隔離，以防故障蔓延。該模塊體積小巧，可靈活集成在主控板上，為通信接口、驅動電路等提供可靠的隔離電源。

工業傳感器與BMS電池管理系統

在分布式數據采集或電池組監控中，不同節點之間常存在地電位差。D_S(NS)-1WR3系列可作為隔離供電方案，搭配隔離通信芯片，構建完整的安全接口。

四、總結

D_S(NS)-1WR3系列以高隔離、高效率、寬溫度、自恢復短路保護等特性，在1W級隔離DC-DC模塊中展現出極強的綜合競爭力。無論你是為IGBT驅動器尋找專用電源，還是為工業控制、電力自動化設備設計輔助供電方案，海凌科這款產品都能提供簡潔可靠的“一站式”電源模塊。讓隔離更簡單，讓驅動更安心——選擇海凌科D_S(NS)-1WR3，為您的產品注入一顆“強心臟”。
