一、直擊痛點：紅外成像為何 “差之毫厘，謬以千里”？

工業場景中，紅外熱像儀是設備的 “生命監測儀”，但10μV 級的微弱紅外信號（僅為普通電壓的百萬分之一）極易被噪聲干擾 —— 電源紋波會讓熱圖 “糊成一片”，參考源偏差會導致測溫 “失之千里”，電磁干擾更會讓數據完全失真。共模半導體深入洞察行業這一核心難題，從芯片底層技術出發，研發出針對性的解決方案，為工業紅外成像的精準性保駕護航。

二、方案核心：全鏈路自研的 “三重精準保障”

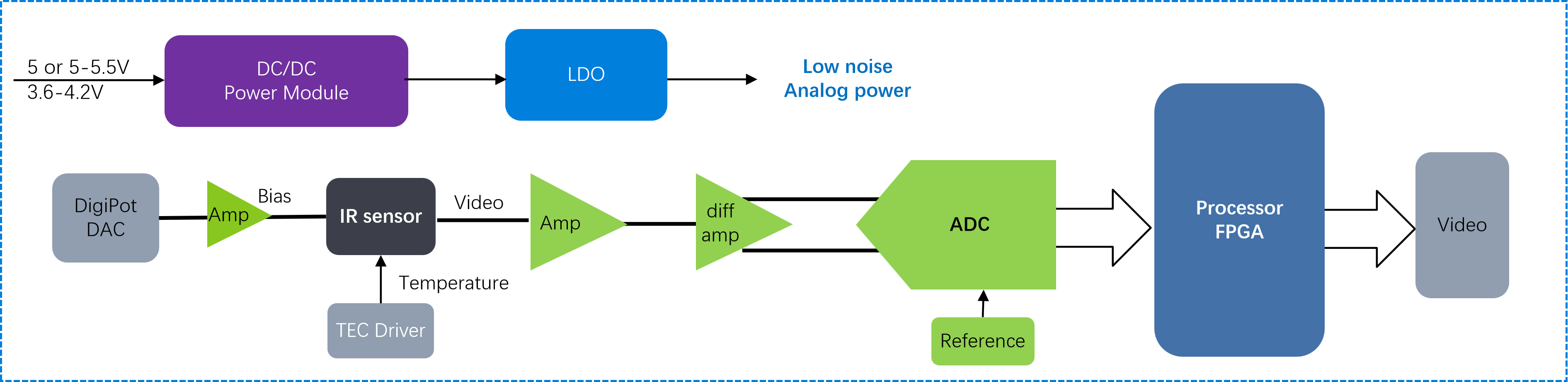

紅外成像的本質，是把“不可見的紅外光”轉為微弱電信號后，進行信號的處理及傳輸，最終生成紅外熱圖。共模半導體的紅外方案如圖所示，覆蓋了電源→信號采集→處理的全流程,通過 “三重精準保障”，確保紅外成像的高清與精準。

• 先通過DC/DC電源模塊+高性能LDO，給整個系統提供穩定、低噪聲的供電（畢竟紅外信號本身很微弱，電源噪聲會直接“糊掉”圖像）；
• 再通過紅外傳感器+信號鏈芯片（偏置放大器、視頻放大器、差分放大器等），把微弱的光信號“放大+提純”；
• 最后經ADC+處理器（如FPGA)轉成數字信號，輸出清晰的紅外熱圖。

1. 電源：1μV 級的 “純凈動力源”

• 關鍵價值：讓 10μV 的微弱信號不被噪聲 “吞噬”，為高清成像打下基礎。
• 核心器件： LDO 電源模塊

針對紅外成像系統對電源純凈度和穩定性的嚴苛要求，研發出一系列高性能低壓差線性穩壓器（LDO），不同型號可滿足多樣化應用需求：

首選推薦（需在線校準）：GM1215。若紅外系統需動態調整偏置電壓以補償溫度漂移（如非制冷紅外焦平面陣列），GM1215 是最優選擇。其配備的 I2C 接口，可實現實時、在線的電壓微調，大幅提升系統校準便利性與精度。同時，GM1215 采用 QFN-12（2mm×2mm）封裝，在提供數字調壓功能的同時，極大節省 PCB 面積，適合對空間要求嚴苛的設計場景。

基礎需求（極致低噪聲）：GM1200。若應用對電源噪聲有極致要求，且無需在線電壓校準，GM1200 能提供行業領先的低噪聲和 PSRR（電源抑制比）性能，是替代 ADI LT3042 的理想選擇。該型號采用 DFN-10（3mm×3mm）封裝，在保證頂級噪聲性能的前提下，也保持了較小的占板面積。

• 核心器件：DCDC及模組

搭配 GM250x系列DCDC及GM650X電源模組，覆蓋 1A-6A 功率范圍,具備出色的環境適應性，從極端低溫到高溫工況，均能穩定輸出電力，確保紅外成像系統在復雜工業環境下持續可靠運行。

2. 信號鏈：“提純 + 放大” 的無損傳輸

紅外信號采集與處理環節，共模半導體通過自研核心器件，保障信號 “無損” 傳遞：

• 低噪聲放大器：專門針對 10k-500kHz 紅外信號頻段進行優化，可將微小的紅外光信號精準放大 100 倍以上，同時高效過濾電磁干擾，確保信號純凈度。
• 高分辨率 ADC 芯片：與低噪聲放大器配合使用，實現從模擬信號到數字熱圖的 “無損耗轉換”，最大程度保留紅外信號中的溫度細節信息，為高清熱圖生成提供保障。

3. 參考源：1.5ppm/℃的 “精度標尺”

高壓精密參考源做到溫度漂移低至1.5ppm/℃（最高值），相當于每升溫 1℃誤差僅百萬分之1.5。當放大器將 10μV 信號放大至 1mV 時，仍能保證測量精度在 1mV 以內，避免熱圖 “偽色偏移”。

此外，該參考源電壓覆蓋 1.25V 到 10V 范圍，可完美匹配不同型號 ADC（模數轉換器）和紅外傳感器的需求，提升方案兼容性與適用性。

三、場景驗證：兩大行業的 “實戰成績單”

共模半導體的紅外成像解決方案，已成功導入多家紅外成像頭部企業，廣泛應用于紅外監控、測溫、搜瞄等各類產品，目前已在 200 余家客戶的設備中落地應用，在實際場景中展現出卓越性能。

? 電力巡檢：-20℃極端環境下的 “隱患捕手”

某大型電力企業需對變電站開關柜進行非接觸測溫，以實時監測設備運行狀態。該場景對測溫精度要求極高（需控制在 0.5℃以內），且設備需耐受 - 20℃的極端低溫與較大溫差環境，保障長期穩定運行。

• 共模方案配置：GM1200 LDO（具備優異抗低溫性能與低噪聲特性）+1.5ppm 高精度參考源。
• 應用結果：搭載該方案的測溫設備在變電站連續運行 3000 小時無任何故障，測溫誤差穩定控制在 0.3℃，遠優于客戶要求的 0.5℃標準。期間，設備成功提前定位 3 處開關柜觸點過熱隱患，運維人員及時處理，有效避免了因觸點過熱引發的短路事故，為變電站安全穩定運行提供了有力保障。

? 冶金監測：高溫工況下的 “精準眼”

在冶金生產過程中，需對高溫爐體、管道等設備進行實時溫度監測，環境溫度最高可達 80℃以上，且存在強烈電磁干擾，對紅外成像系統的耐高溫性、抗干擾能力和測溫精度均提出嚴苛要求。

• 共模方案配置：GM250x 系列 DCDC（耐高溫，穩定供電）+ GM450X低噪聲放大器（抗電磁干擾）+3ppm/℃高壓精密參考源。
• 應用結果：方案在高溫、強干擾環境下持續穩定工作，測溫誤差小于 0.4℃，準確捕捉設備溫度變化，幫助企業實時掌握爐體、管道運行狀態，避免因設備過熱導致的生產中斷或安全事故，同時為生產工藝優化提供精準溫度數據支持。

四、方案價值：成為設備廠商 “降本增效” 的核心引擎

共模半導體的紅外成像解決方案，不僅在性能上為設備精準監測提供保障，更從實際應用角度為設備廠商創造多重價值，助力企業降本增效：

• 免調試集成，縮短研發周期：方案中的電源、信號鏈、參考源等核心器件已實現預兼容，設備廠商無需進行復雜的器件適配調試工作，可直接集成應用，大幅縮短產品研發周期，省去 3-6 個月的適配時間，加速產品上市進程，搶占市場先機。
• 全鏈路國產化，保障供應鏈安全：方案中所有芯片均由共模半導體自主研發生產，實現全鏈路國產化，徹底擺脫對國外芯片供應鏈的依賴，有效規避因國際形勢、貿易壁壘等因素導致的供應鏈中斷風險，保障企業生產穩定，降低供應鏈成本。
• 場景定制化，滿足多樣化需求：針對不同行業、不同應用場景的差異化需求（如測溫范圍 - 40℃~150℃的調整、極端環境工況適配等），共模半導體可提供靈活的方案定制服務，根據客戶具體需求調整器件配置，確保方案與實際應用場景高度契合，提升產品競爭力。

從電力巡檢的低溫守護，到冶金監測的高溫護航，共模半導體的紅外成像解決方案，絕非簡單的 “元器件組合”，而是深入行業需求、從底層技術突破的 “性能兜底方案”。未來，共模半導體將持續深耕紅外成像芯片技術，不斷優化解決方案，為更多工業領域的設備監測精準化、智能化發展注入新動力。
