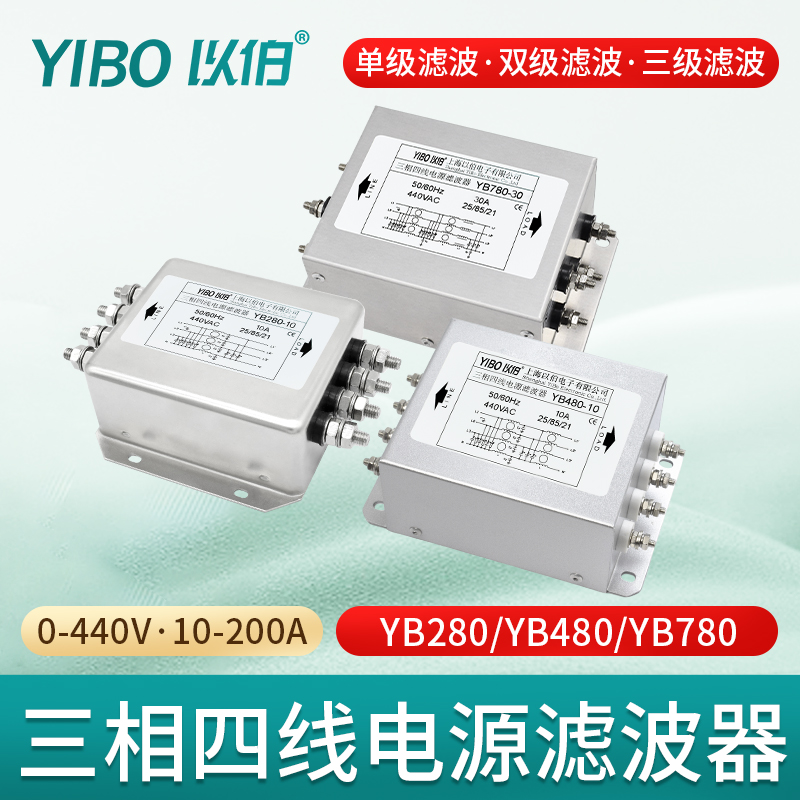

三相四線電源濾波器是治理低壓配電系統中電磁干擾（EMI）和提升電能質量的核心器件。它通過抑制沿電源線傳播的傳導噪聲，為敏感設備提供“潔凈”的電力，確保系統穩定運行。

其關鍵設計在于，除了處理常規的相線干擾外，還必須應對由N線引入的獨特干擾回路，這也是其與三相三線濾波器的本質區別。

一、三相四線濾波器是什么? 為什么“多一根N線”差別很大?

三相四線系統通常指L1/L2/L3 + N(中性線)+ PE(保護地)的供電形式，常見于樓宇配電、園區配電、數據中心、醫院、商業綜合體以及“動力+照明+弱電控制”混合用電的場景。

三相四線濾波器就是專門針對這種系統設計的電源干擾抑制器件，主要目標是降低電源線上的傳導噪聲，讓干擾不至于沿著相線與中性線擴散，影響同一電網中的其他設備。

關鍵點在于：

三相三線系統主要處理相線之間、相線對地的干擾;

三相四線系統除了這些，還多了 N線參與的干擾回路，很多噪聲會借助N線“走捷徑”。

因此，三相四線濾波器不僅要考慮L-L之間的差模干擾，還要把 L-N、N-PE 等路徑納入整體抑制設計。

二、工作原理：

三相四線APF的工作原理可以概括為“檢測-計算-抵消”，其過程類似于主動降噪耳機。

實時檢測：通過外部電流互感器（CT）實時采集負載側的電流信號。

智能計算：內置的高速數字信號處理器（DSP）對采集到的電流波形進行快速傅里葉變換等算法分析，精確分離出其中的諧波分量、無功分量和負序/零序分量。

反向注入：根據計算結果，控制IGBT（絕緣柵雙極型晶體管）逆變器產生一組與檢測到的有害電流幅值相等、相位相反的補償電流。

精準抵消：將這組補償電流注入到電網中，與原有的有害電流相互抵消，從而使電網側的總電流恢復為純凈的正弦波，并實現三相平衡。

整個過程響應速度極快，通常在毫秒級別，能夠跟蹤并補償快速變化的負載產生的諧波。

三、為何需要三相四線濾波器？

在現代商業建筑、數據中心和工業環境中，大量的單相電子設備作為非線性負載接入電網。這些負載會產生嚴重的諧波電流，尤其是3次、9次、15次等“3的奇數倍”次諧波（也稱零序諧波）。

與三相三線系統不同，在三相四線系統中，這些零序諧波電流無法相互抵消，而是會全部疊加到中性線（N線）上。這會導致一個嚴重問題：中性線電流異常增大，甚至可能超過相線電流，從而引發以下風險：

線路過熱：中性線電纜和變壓器繞組過熱，加速絕緣老化，增加火災風險。

設備損壞：影響其他精密設備的正常運行，縮短其使用壽命。

能源浪費：增加線路損耗，降低供電效率。

三相四線正是為解決這些問題而設計的。

四、應用場景

三相四線濾波器在N線電流復雜、對電能質量要求高的場景中作用顯著，主要包括：

樓宇與商業綜合體：照明、空調、電梯等混合負載產生大量諧波，N線電流復雜，易相互干擾。

數據中心與通信基站：大量開關電源產生高頻噪聲，影響精密IT設備運行。

工業控制柜：變頻器等強干擾源與PLC、儀表等敏感設備共處，濾波器可形成“隔離帶”，防止相互干擾。

醫療與實驗室：設備對電磁干擾極為敏感，需嚴格治理電源噪聲。

UPS系統：為保障輸出側對電能質量要求極高的負載，常需配置濾波器。

五、選型指南與關鍵參數

選型失誤可能導致濾波效果不佳甚至失效。需重點關注以下六個方面：

確認系統參數與接線方式：確認系統電壓（如380V/440V）、頻率（50/60Hz）與濾波器額定值匹配，并明確“三相四線”制，以處理N線相關干擾。

確定額定電流：額定電流需大于或等于設備的最大持續工作電流。選型過小會導致過熱，過大會增加體積和成本。

關注插入損耗：插入損耗（單位dB）越高，濾波效果越好。選型時應確保在設備的干擾頻率上具有足夠的插入損耗。

評估漏電流：漏電流主要源于Y電容。在醫療設備等對漏電敏感的場合，需選擇低漏電流（如<1mA）的型號。

考慮環境與認證：確保濾波器的工作溫度范圍（如-25℃~+100℃）適配安裝環境，并優先選擇通過國際安全認證（如UL、cURus、ENEC）的產品。

權衡體積與安裝方式：根據控制柜空間選擇合適的封裝，如緊湊的DIN導軌式或大電流的銅排連接式。

六、安裝與維護要點

不正確的安裝會大大削弱濾波效果。請務必遵循以下要點：

安裝位置：安裝在電源線入口處，縮短輸入線長度，減少輻射干擾。

接地：確保金屬外殼與機箱低阻抗連接，并接好地線。

布線隔離：輸入與輸出線纜必須分開布線，禁止并行走線，避免耦合導致濾波器失效。

散熱：安裝在通風良好處，確保進出風口無遮擋。
