突破大屏顯示與便攜設備供電三大核心痛點！SY83088B：寬壓輸入 + 集成 LDO 的五大核心優勢

大屏顯示設備寬壓適配性不足、便攜設備主輔供電分立成本高、輕載工況能效與保護性能難以平衡是當前終端供電設計的主要難題。作為設備供電的核心組件，電源管理芯片的穩壓、穩流、能效控制、安全防護能力直接決定終端產品的穩定性、能效水平與小型化程度。作為矽力杰核心合作代理商，佰祥電子本期為您深度解析 SY83088B 電源管理芯片。

SY83088B 典型應用電路原理圖

一、原生集成：一體化架構設計，適配大屏顯示與便攜設備供電需求

SY83088B 并非簡單的控制電路與功率器件的組合拼接，而是立足于大屏顯示、機頂盒、筆記本電腦全場景需求的一體化原生架構設計。芯片原生集成低導通電阻上下功率 MOSFET、3.3V 100mA LDO、1.5Ω 旁路開關、內部軟啟動電路、電源良好指示電路、輸出自動放電電路、恒導通時間紋波控制電路、雙路使能控制電路，在 QFN2.5×2.5-16 緊湊封裝內實現了高集成、低成本、高能效、高可靠性的四重平衡，完美適配液晶電視、機頂盒、筆記本電腦的一站式解決方案。

SY83088B 效率 - 輸出電流特性曲線

二、五大核心技術亮點，破解大屏顯示與便攜設備設計痛點

SY83088B 具備 4V 至 24V 寬輸入電壓范圍，可穩定輸出 8A 連續負載電流，峰值限流可達 16A，開關頻率偽恒定 600kHz，集成低阻功率開關、獨立 LDO 與旁路開關，采用 QFN2.5×2.5-16 小型封裝，整體架構兼顧寬壓適配、大電流輸出與輔助供電能力。

亮點一：核心精準調控技術 芯片采用恒導通時間與紋波基底控制架構，內部基準電壓精度 ±1%，固定輸出 3.338V 電壓，EN1 與 EN2 雙路使能實現獨立通道控制，最小導通時間低至 50ns，適配高輸入輸出電壓比應用場景。

SY83088B 引腳定義與功能框圖?

亮點二：全工況高效運行控制 內部上管功率 FET 導通電阻 20mΩ，下管同步 FET 導通電阻 10mΩ，有效降低導通損耗，600kHz 偽恒定頻率縮小外圍電感與電容體積，支持 PFM/USM 可選擇輕載模式，全負載段保持高效轉換狀態。

亮點三：輸出性能優化功能 芯片內置 1.2ms 內部軟啟動限制上電浪涌電流，輸出自動放電電流典型值 90mA，關機后快速釋放殘余電壓，搭配輸出前饋網絡可實現超快負載瞬態響應，無需復雜補償網絡即可穩定運行。

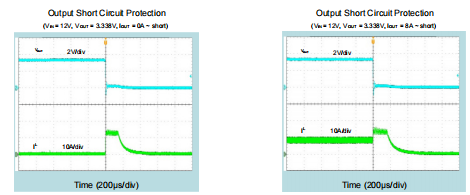

SY83088B 短路保護工作波形

亮點四：超低啟動與靜態功耗 芯片靜態電流典型值 80μA，關斷電流低至 5μA，集成 3.3V LDO 可通過 1.5Ω 旁路開關切換至降壓輸出供電，有效降低系統整體功耗，輕載工況下進一步優化待機損耗表現。

亮點五：全維度硬件安全保護 芯片具備逐周期峰谷電流限制保護，峰值限流 16A，降壓部分采用鎖閂模式過壓、欠壓、過溫保護，過溫閾值 150℃，LDO 部分采用自動恢復模式過壓、過溫保護，雙重機制保障系統全工況安全。

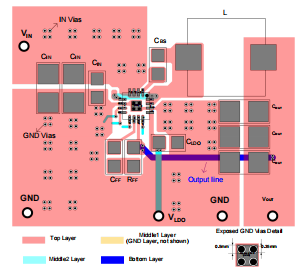

SY83088B PCB 布局建議圖

三、產品核心價值與定位

總體而言，SY83088B 絕非一款簡單的 “電源管理芯片”，而是矽力杰針對液晶電視、機頂盒、筆記本電腦、高功率無線 AP 應用，在高集成、低成本、高能效、高可靠性、小型化五大核心需求上做出的精準工程取舍，充分體現了矽力杰在電源管理芯片領域的深厚技術底蘊。芯片可應用于 LCD-TV、Net-TV、3D-TV、機頂盒、筆記本電腦、高功率 AP 等場景。作為矽力杰的核心合作代理商，佰祥電子不僅提供原裝正品的 SY83088B 全系列芯片，更將持續結合客戶的實際產品應用場景，提供從器件選型、原理圖評審、PCB Layout 指導到系統級 Debug 的全方位技術支持，助力您的顯示設備、筆記本、網絡設備在消費電子與便攜終端領域?qū)崿F(xiàn)更高效、更可靠的落地。在小體積、大電流、高集成、多輸出的消費類電源需求持續增長的行業趨勢下，SY83088B 以寬壓輸入、內置 LDO、多重保護、高能效特性，成為中大功率便攜與顯示設備供電方案的優選器件，大幅簡化外圍設計、降低系統 BOM 成本。
