雙碳背景下，工商業分布式光伏、地面集中式光伏電站裝機量持續暴漲。很多電站前期只重視組件、逆變器裝機，忽略智能運維系統搭建與設備合理選型，長期面臨組件熱斑、組串異常、并網故障、發電數據不明、故障排查滯后等問題，直接拉低 PR 值、縮短設備壽命、減少 20 年收益。

本文完整講解光伏電站運維系統整體建設邏輯、分層架構、核心設備選型標準 + 詳細選型清單，適配戶用、工商業屋頂、大型地面電站，技術干貨充足，可直接用于方案參考、項目選型、技術學習。

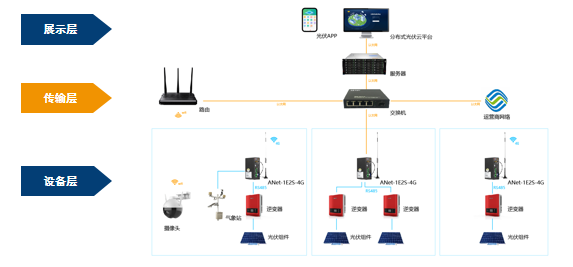

一、光伏電站運維系統整體架構

整套智能運維采用感知層 — 傳輸層 — 平臺層三層架構，云邊協同設計，實現 24 小時無人值守、遠程監控、故障預警、數據分析、能耗統計一體化。

感知層：現場各類采集終端、儀表、傳感器、保護裝置，負責電壓、電流、功率、溫度、環境、設備狀態全量采集；

傳輸層：工業網關、交換機、無線 / 有線通信鏈路，穩定上傳數據，支持斷點續傳；

平臺層：智慧光伏運維云平臺，實現數據可視化、AI 故障診斷、告警推送、報表統計、集中管控。

二、光伏運維系統核心建設要點

全覆蓋采集：組串、匯流箱、逆變器、交直流配電柜、箱變、并網點、環境數據全部監測；

故障提前預警：熱斑、孤島、絕緣異常、諧波超標、逆流、設備過熱實時報警；

統一協議兼容：適配市面主流逆變器、箱變、配電設備，降低改造兼容成本；

輕量化易落地：分布式屋頂小型電站簡化配置，大型地面電站全功能冗余設計；

合規并網要求：滿足電網防逆流、電能質量、防孤島、絕緣監測等規范要求。

三、光伏電站關鍵設備選型標準 + 完整選型清單

（一）數據采集計量類設備

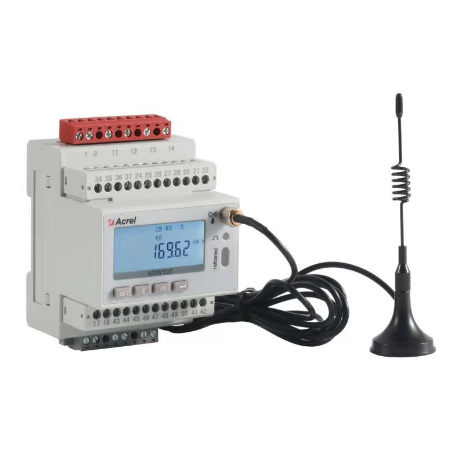

1. 智能交直流多功能電表

選型要點

精度：電能計量 0.5S 級及以上，保障發電量、自發自用、余電上網精準統計；

功能：監測電壓、電流、有功 / 無功功率、諧波、功率因數、頻率；

通信：標配 RS485、Modbus-RTU，方便就近組網；

場景：直流側選配直流專用電表，交流并網點選用三相多功能儀表。

適用型號參考：APM、ADW 系列電力儀表，適配光伏交直流混合場景，寬溫工作、抗干擾強。

2. 智能組串采集單元 / 智能匯流箱

選型要點

路數：8～24 路按需選配，工商業常用 12–16 路；

核心功能：單路組串電流、電壓監測，支路故障告警、防雷、防反接；

防護等級：戶外 IP65，耐高低溫、防塵防水，適配屋頂、野外惡劣環境；

必備配置：二級浪涌保護、直流熔斷器、艙內溫濕度監測。

（二）安全保護監測類設備

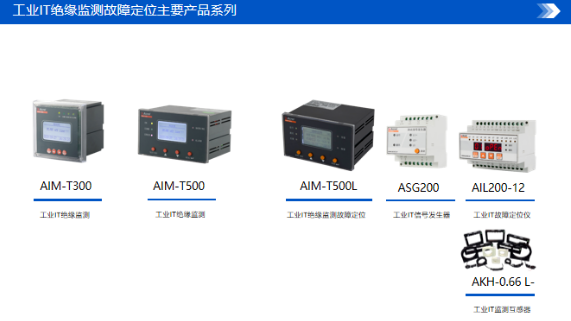

1. 絕緣監測裝置

選型要點光伏直流系統、IT 不接地配電回路易發生隱性接地故障，需實時監測對地絕緣電阻，提前預警絕緣老化、線路破損，杜絕直流拉弧、火災隱患。適配交直流混合光伏系統，高耐壓、強抗干擾，支持遠程告警。

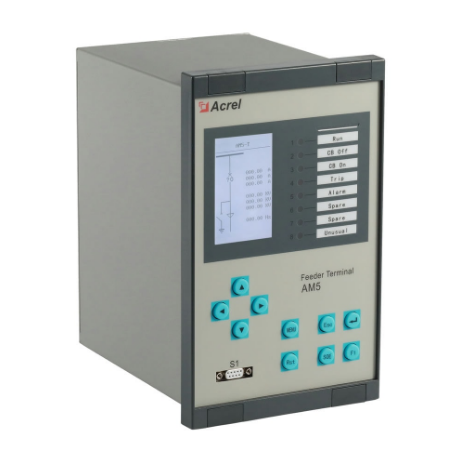

2. 防孤島 & 防逆流控制裝置

選型要點

防孤島保護：電網斷電快速脫網，保障檢修人員安全，滿足電網驗收；

防逆流控制：限制光伏余電不上網，適配自發自用、限發政策場景；

聯動能力：可聯動逆變器功率調節、斷路器分合閘控制。

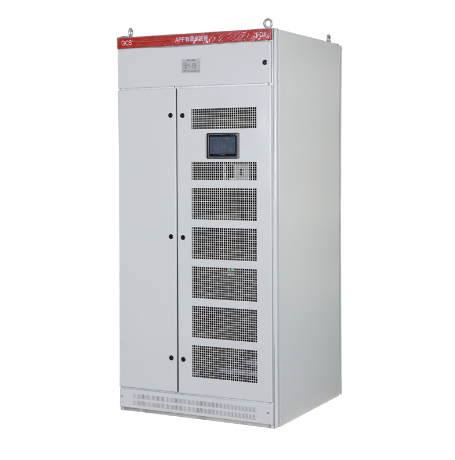

3. 電能質量監測裝置

針對大型電站，監測諧波、三相不平衡、電壓暫降、閃變，避免因電能質量超標導致限發、罰款。

（三）通信傳輸類設備

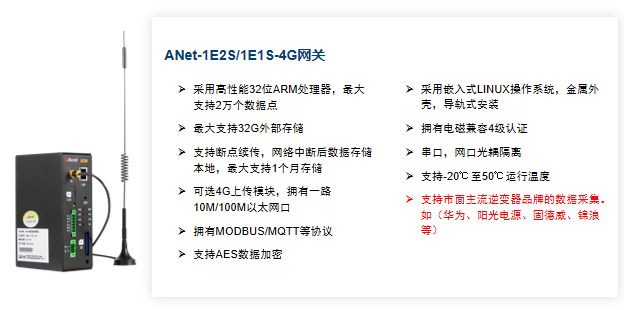

1. 工業智能網關

選型要點

通信方式：4G/5G、以太網雙備份，偏遠電站優先無線；

協議兼容：Modbus、MQTT、DL/T645 等多協議解析；

本地存儲：斷點續傳、本地緩存，斷網不丟失數據；

工業級設計：寬溫、抗電磁干擾，適配配電室復雜電磁環境。

2. 工業交換機

環網冗余、防塵防雷，用于大型電站就地組網，保障內網通信穩定。

（四）環境 & 輔助監測設備

小型氣象站：輻照強度、環境溫濕度、風速、風向、組件背板溫度；

煙感、溫感、水浸傳感器：配電室、箱變艙內安防監測；

紅外測溫終端：監測母線、斷路器、接線端子過熱隱患。

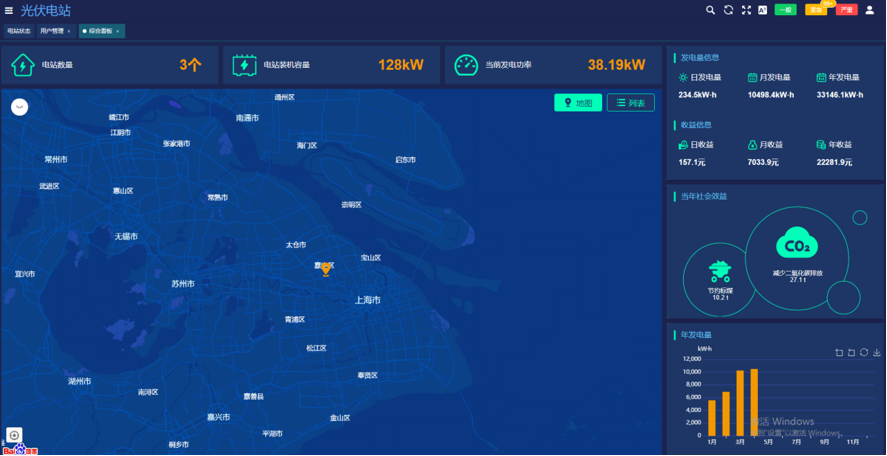

（五）運維平臺軟件

核心功能實時發電大屏、設備狀態監控、組串對標分析、AI 故障診斷、短信 / 微信告警、發電量報表、運維工單管理、多電站集中管理。支持私有化部署 + 云端 SaaS 兩種模式，中小企業優選云端輕量化版本，成本更低。

四、分場景精簡選型方案

戶用小微光伏簡易計量電表 + 逆變器自帶采集 + 4G 網關 + 云端基礎運維平臺，低成本夠用。

工商業屋頂光伏智能匯流箱 + 交直流電表 + 絕緣監測 + 4G 工業網關 + 光伏運維平臺，滿足安全 + 計量 + 日常運維。

大型地面 / 山地光伏全套組串監測 + 箱變測控保護 + 電能質量監測 + 防逆流 / 防孤島 + 環網交換機 + 集中式運維大屏，全功能冗余配置。

五、建設落地優勢

降安全風險：直流絕緣故障、電弧、過熱、孤島隱患提前排查，降低火災與運維事故；

提升發電量：精準定位低效組串、遮擋、老化問題，整體發電提升 3%~8%；

降低運維成本：減少人工巡檢頻次，遠程故障定位，運維人力節省 40% 以上；

數據可追溯：發電數據、用電數據、故障記錄全程留存，便于補貼結算、能耗考核、資產運維。
