作者：Arm 工程部高級首席系統架構師 Jumana Mundichipparakkal

現代服務器系統在多個維度持續擴展：核心數量不斷增加，集成了各類加速器，并逐步演進為跨多晶粒 (die) 或多插槽的架構形態。這一發展趨勢使性能分析成為一項系統級挑戰。處理器核心本身依然具備出色的計算能力，但緩存、內存子系統以及一致性互連等共享資源，正日益成為決定整體應用性能的關鍵因素。

在 Arm Neoverse 平臺上，一致性互連是至關重要的核心組件，它支持 CPU、內存和 I/O 共同實現可擴展的性能。性能瓶頸往往并不出現在單個處理單元 (PE) 內部，即便從表面看處理器核心仍處于未充分利用狀態。在這種情況下，傳統以處理器為中心的性能分析工具只能判斷工作負載受限于系統層面，卻難以揭示問題產生的根本原因。

為何僅依賴處理器遙測已不再足夠

處理器遙測在理解 CPU 核心的指令執行、流水線效率以及緩存行為方面依然至關重要。然而，一旦內存或 I/O 請求離開核心，它們便會在復雜的共享互連架構中傳輸。在這一過程中，延遲、資源爭用以及反壓可能來自多個不同來源，例如多個請求方之間的資源競爭、緩存一致性活動、內存或 I/O 設備的帶寬限制，或互連總線本身的擁塞。

如果無法洞察互連層面的運行情況，這些行為將難以被準確診斷，往往只能依賴反復試錯的方式進行調優。

借助 Neoverse CMN 遙測

識別系統級性能瓶頸

在一致性網絡互聯 (Coherent Mesh Network, CMN) 的 Arm Neoverse 平臺上，互連本身即可提供硬件層面的遙測能力。CMN 遙測能夠直觀展示流量在網絡互連中的流動情況，包括請求方、目標端、帶寬利用率以及內部資源壓力等關鍵信息。

基于這一能力，Arm 推出了 Neoverse CMN 遙測解決方案的自頂向下方法論 (Neoverse CMN Telemetry Solution Topdown methodology)。這一結構化方法通過互連遙測數據，對系統級性能進行分析。與從底層計數器入手的傳統方式不同，該方法引導用戶沿著分層分析路徑逐步展開，幫助對工作負載行為進行分類，并在深入分析微架構細節之前，率先識別互連結構中潛在的性能瓶頸。

用于互連性能分析的自頂向下方法

如下圖所示，Arm Neoverse CMN 自頂向下方法沿用了在處理器性能分析中已被充分驗證的核心原則：從宏觀視角入手，逐步縮小分析范圍，并最終定位根因。

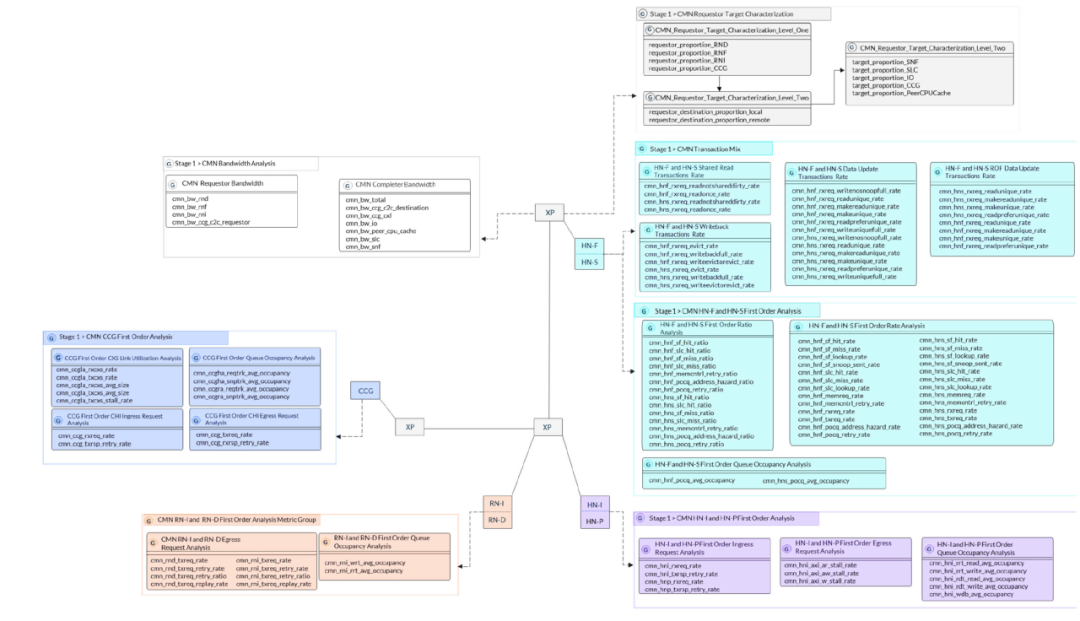

圖：CMN 自頂向下方法論

從總體層面來看，該方法重點回答以下關鍵問題：哪些組件產生了大部分流量？這些流量流向了哪里？哪些類型的事務主導了系統行為？性能瓶頸是由帶寬限制、資源爭用，還是一致性活動所導致？

在識別出主要流量模式和潛在瓶頸之后，便可將分析重點聚焦到具體的互連組件和資源上。該方法能夠支持對諸如隊列反壓、緩存有效性以及內存子系統壓力等問題開展有針對性的深入分析，而無需在一開始就進行窮盡式的數據采集。

關鍵解決方案參考

《Arm Neoverse CMN-700：性能分析方法》白皮書對這一方法進行了詳細闡述，涵蓋了該方法的整體結構，以及如何利用遙測指標來分析和推斷系統性能。同時還配套提供了標準化的遙測規范和工具，以簡化數據采集與分析流程。

白皮書：https://developer.arm.com/documentation/111028/latest/

Arm Neoverse CMN700 遙測規范列出了相關的 PMU 事件。這些事件基于從硬件中采集的監視點 (Watchpoints) 和過濾寄存器 (Filter registers)，并結合派生指標構建而成。

規范：https://developer.arm.com/documentation/110467

該遙測規范以機器可讀的 JSON 文件形式提供。此外，白皮書中提及的 Arm 自頂向下工具以及 sysstress 工作負載套件，現可在GitLab 的 telemetry-solution 代碼倉庫中獲取。

代碼倉庫：https://gitlab.arm.com/telemetry-solution/telemetry-solution

小結

系統級性能問題，必須依托系統級可視性才能有效解決。Neoverse CMN 自頂向下遙測方法為分析互連行為提供了一條清晰路徑，能夠幫助開發者更高效，也更有把握地識別性能瓶頸。
