M12成型式連接器也常被稱為預鑄式、注塑包膠式連接器，是工業連接器中針對高可靠性場景的一類產品，它和傳統的現場組裝式連接器是相對的概念：

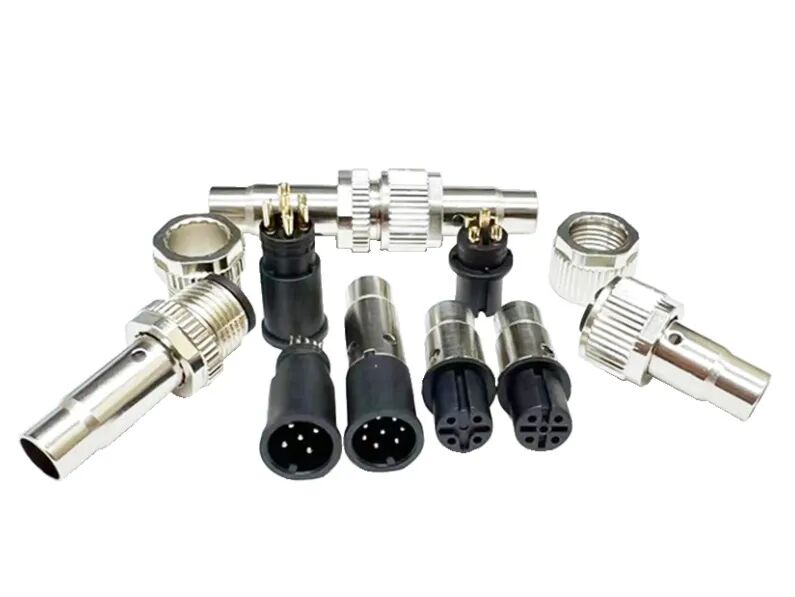

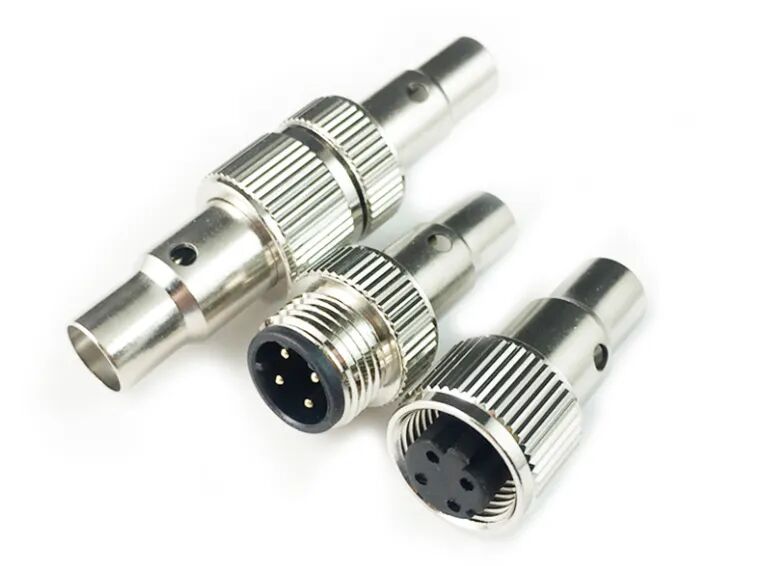

傳統組裝式連接器是由多個散件（外殼、密封件、鎖緊扣等）拼接而成，可現場自行組裝、接線；

電子谷M12成型式連接器的核心是一體化注塑成型工藝：工廠通過模具將接頭的核心部件、密封結構一次性注塑為一個無縫的整體，徹底消除了拼接縫隙，因此能實現更高的防護等級、更強的抗振動能力，更適合工業自動化、傳感器等嚴苛環境。

傳統組裝式M12連接器，原本是為控制柜內等溫和環境設計的，一旦進入戶外、高頻運動、噴淋沖洗等嚴苛場景，就會暴露出諸多先天缺陷。

01

普通組裝式連接器依賴現場人工剝線、壓接或螺釘接線，壓接不良、芯線損傷、密封圈錯位等操作誤差率可達3%-5%，單點故障可能使整條產線的傳感器鏈路陷入癱瘓；

02

在環境適應性上，現場組裝的連接器密封一致性難以保證，在戶外雨水、車間水霧及高壓沖洗場景下，水汽極易從人為裝配留下的縫隙侵入，引發引腳腐蝕與信號衰減；

03

機器人關節、AGV拖鏈等高頻運動場景，普通組裝式線束因缺乏一體化應力消除結構，長期彎折后芯線易斷裂，使用壽命遠低于設備設計周期。

而在智能制造與工業4.0的推進過程中，傳感器集群化部署與工業以太網實時傳輸?shù)囊螅亲屵B接器從“能用”向“免維護、高可靠”的升級變得刻不容緩。

DZGU

四/大/優/勢

打造工業連接可靠性

電子谷M12成型式連接器從工藝、材料、結構三個維度進行全面升級，針對工業傳感鏈路的痛點逐一突破，為用戶帶來真正可靠、即插即用的工業級連接體驗。

一體化注塑工藝，IP67級無縫防護

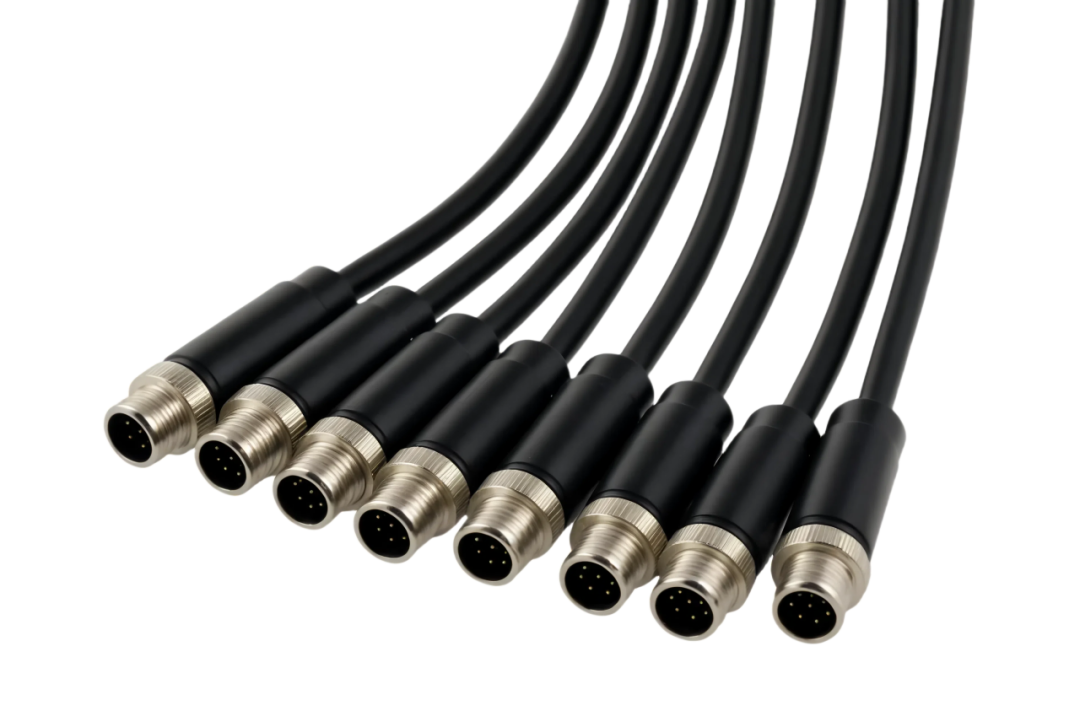

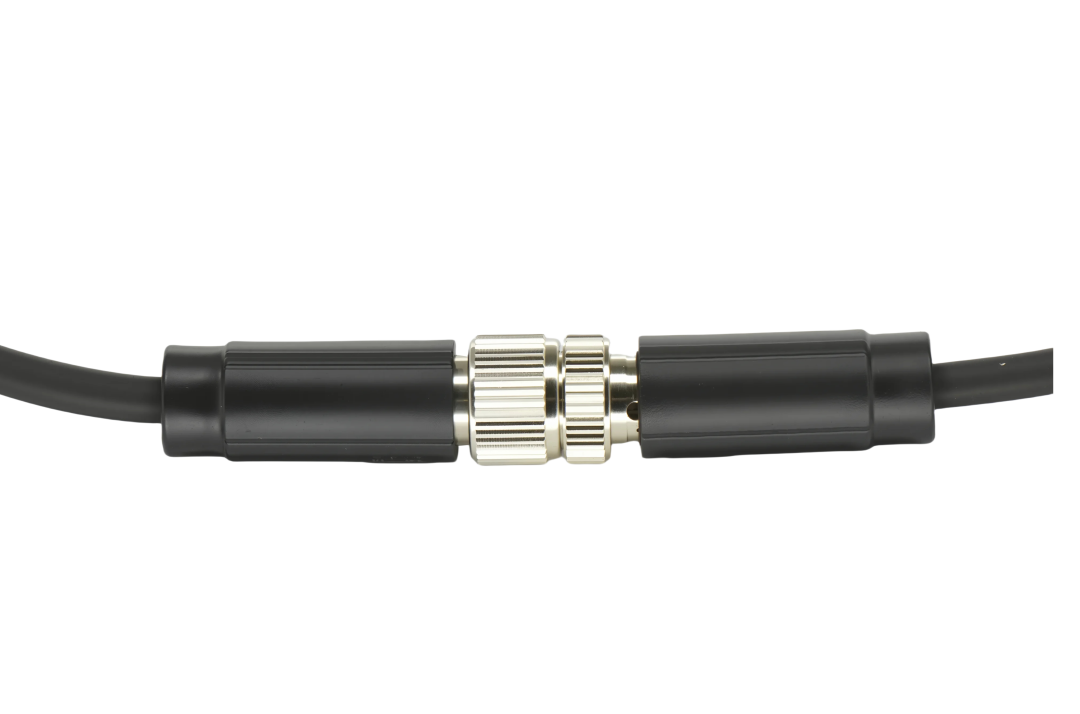

產品采用工廠預制的一體化注塑成型工藝——導線與端子通過機器精密壓接后，在專用模具中經高溫高壓注入熔融的PUR或PVC工程塑料，將外殼（銅鍍鎳）、電纜護套與內部芯線一次性無縫封裝為整體。

這一工藝徹底消除了傳統組裝式連接器的密封薄弱環節，防護等級達IP67，可抵御高壓水沖洗（如食品制藥設備的每日清潔）、鹽霧侵蝕（沿海風電場景）及油污與化學腐蝕（化工產線），從根源上杜絕水塵侵入導致的短路或端子氧化。

高頻運動場景的機械強韌性

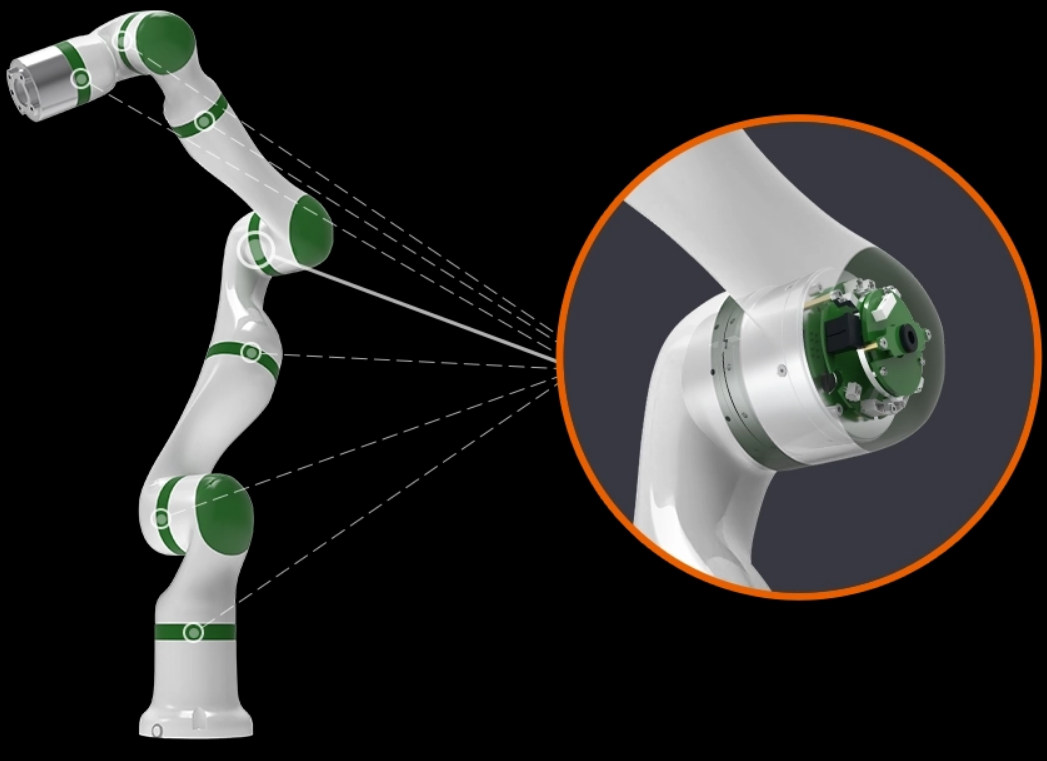

注塑工藝天然形成“應力消除+抗拉結構”，PUR護套緊密包裹電纜鎧裝與芯線，可承受大拉力與百萬次扭轉彎曲。在機器人關節、AGV拖鏈系統中，能有效防止芯線斷裂或連接點松動——以機器人關節為例，其耐彎曲性能可支持設備連續運行5年以上，使用壽命是普通組裝式連接器的3倍。

同時，螺紋鎖緊機構配合防松倒齒結構，在10-2000Hz、10g加速度的振動測試中仍保持連接阻抗變化量<5mΩ，適用于數控機床、機器人關節等動態連接場景。

預制化交付，從源頭消除質量變異

全流程工廠自動化生產，避免壓接不良、密封圈安裝錯誤等人為誤差。每臺產品的接觸電阻穩定控制在≤5mΩ，絕緣電阻≥1000MΩ，用戶收到的是“即插即用”的成品，無需現場組裝、壓接或焊接。

以汽車產線100個連接點部署為例，可節省70%的人工時間，且操作人員無需專業接線培訓，大幅縮短項目周期的同時，從根源上杜絕了接線錯誤導致的信號異常或設備燒毀。

多編碼體系，適配全場景傳感與通信

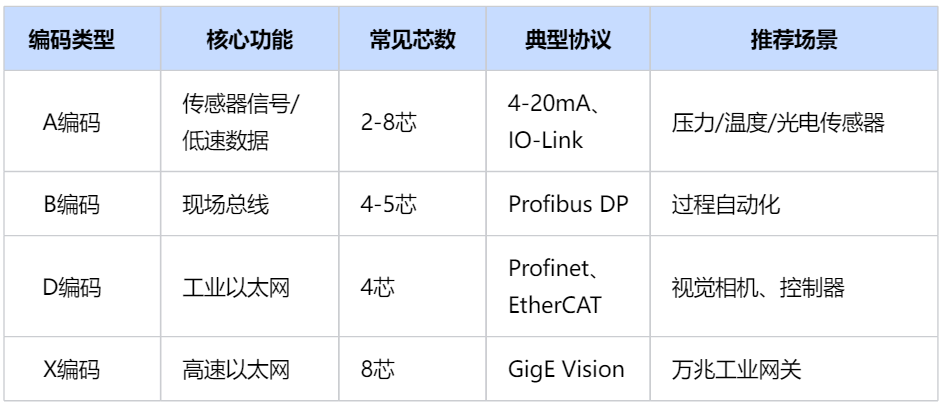

產品提供A、B、D、X、S、T等多種編碼類型，不同編碼對應不同信號類型，鍵位錯位≥3mm，物理層面無法混插，從根源上防止錯接風險：

DZGU

寬/溫/耐/候

極端環境適應能力

在環境適應性上，產品完全按照工業級標準打造。工作溫度范圍覆蓋-40℃~+105℃，鍍金觸點厚度≥3μm，在極端溫差環境中絕緣電阻仍保持≥1000MΩ，確保戶外光伏逆變器、冶金設備等場景下的信號傳輸穩定性。塑料外殼采用PA66+30%玻纖工程塑料，1000次高低溫循環無變形，兼具優異的機械強度與尺寸穩定性。

屏蔽款型搭載360°鍍錫銅編織屏蔽層，全包裹覆蓋率≥95%，屏蔽效能≥60dB，可有效隔離電機、變頻器帶來的電磁干擾，在智能倉儲堆垛機場景中將RFID讀寫器數據傳輸誤碼率降至0.001%以下。

1

按信號類型選編碼

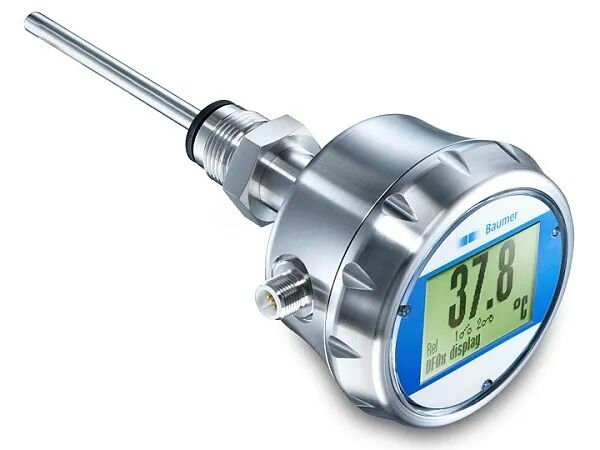

模擬量/電源信號（如壓力、溫度傳感器）選A編碼；Profibus總線信號選B編碼；工業以太網（Profinet、EtherCAT）選D編碼；萬兆高速數據選X編碼。

讓連接更簡單

DZGU

2

按功能需求選芯數

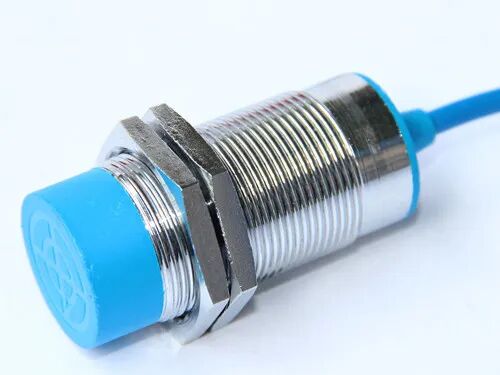

4芯多用于傳感器供電+信號（如NPN型接近開關）；5芯增加屏蔽層接地引腳；8芯適配多信號并行傳輸（如帶診斷功能的智能傳感器）。

3

按場景選線纜規格

高頻彎曲場景（機器人關節、拖鏈系統）選PUR護套；靜態室內場景選PVC護套；強電磁干擾環境選屏蔽款；常規傳感鏈路選非屏蔽款。線纜長度按設備布線距離確定，常規有1m/2m/5m，支持定制。

D Z

-DZGU-

工業級M12成型式連接器

G U

電子谷M12成型式連接器以一體化注塑工藝為核心，將“接線”工序從現場前置到工廠，通過無縫密封、機械強韌、一致可靠、多編碼適配與寬溫耐候五大優勢，全面重構了工業級傳感連接的可靠性。

無論是在機器人關節的高頻彎曲工位，還是在沿海風電的鹽霧侵蝕環境，亦或是在數控機床旁的強電磁干擾區域，電子谷M12成型式連接器為客戶提供了“即插即用”的零門檻部署體驗，是工業自動化傳感鏈路中值得信賴的高可靠連接方案。
