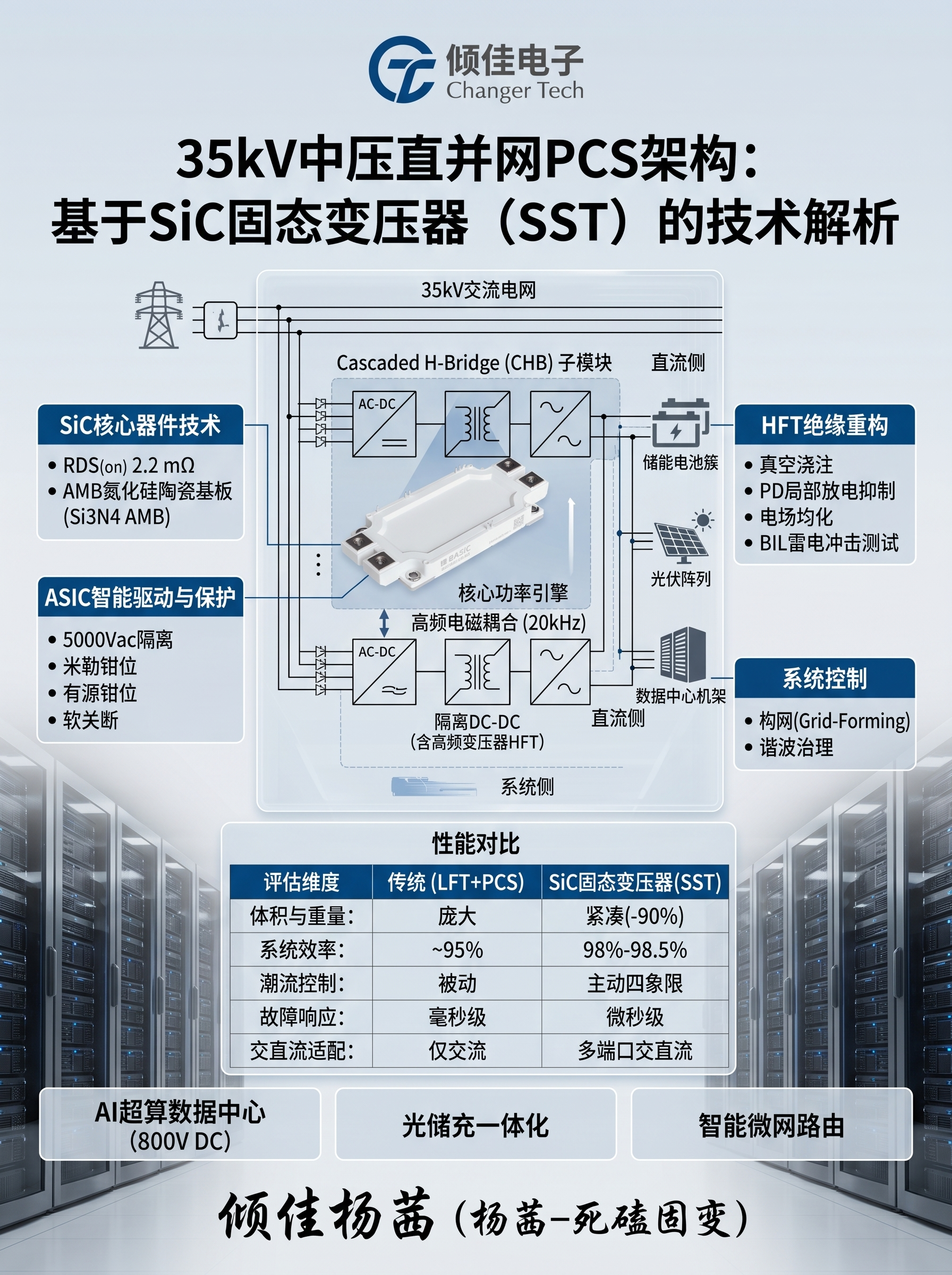

傾佳楊茜-死磕固變-35kV中壓直并網PCS架構：基于SiC固態變壓器（SST）技術的系統級重構與深度技術解析

1. 產業變革與底層邏輯：35kV中壓直并網的必要性與固變SST技術的崛起

在全球能源結構向深度脫碳與全面電氣化轉型的宏觀背景下，現代電力系統的底層物理架構正經歷著自交流電網誕生以來最為深刻的重塑。隨著百兆瓦級（MW）大型風光新能源發電基地的并網、電網級電池儲能系統（BESS）的廣泛部署、超大功率電動汽車（EV）快充樞紐的建設，以及人工智能（AI）超算數據中心算力密度的指數級攀升，終端負荷的功率需求呈現出爆發式增長 。在這一趨勢下，傳統的低壓（400V/690V）并網方案已暴露出嚴重的物理瓶頸。低壓大電流不僅會導致極其嚴重的線纜歐姆損耗（I2R），還會成倍增加輸配電系統的銅材消耗、散熱成本以及占地面積。因此，提升并網電壓等級，將大功率分布式能源與高耗能負載直接接入10kV或35kV的中壓（MV）配電網，已成為提升系統整體傳輸效率、降低平準化度電成本（LCOE）的必然工程選擇 。

然而，在這一技術演進的十字路口，傳統工頻變壓器（Line-Frequency Transformer, LFT）結合低壓功率變換系統（PCS）的級聯架構，逐漸成為制約系統功率密度、響應速度以及智能調度的核心短板。工頻變壓器依靠50Hz或60Hz的低頻電磁感應原理工作，具有體積龐大、重量驚人、僅能處理交流電且缺乏主動控制能力等固有的物理缺陷，已有百余年的歷史 。更為嚴峻的是，在當前全球AI數據中心和新能源基礎設施狂飆突進的背景下，傳統中壓變壓器的供應鏈瓶頸已愈發顯著。國際能源署（IEA）及相關行業數據顯示，由于電網變壓器產能受限，部分項目的設備采購和安裝周期已被拉長至三年之久，嚴重制約了大規模儲能與算力中心的建設進度 。

為突破傳統電磁變壓器的物理與供應鏈雙重限制，基于寬禁帶（Wide Bandgap, WBG）半導體——特別是碳化硅（SiC）模塊構建的固態變壓器（Solid-State Transformer, SST）技術，被學術界與工業界確立為下一代中壓直并網PCS的顛覆性解決方案 。固變SST并非傳統變壓器的簡單升級，而是利用高頻電力電子變換技術徹底替代“鐵芯+絕緣油”的百年傳統方案。通過將工作頻率從工頻提升至10kHz乃至數十kHz頻段，SST能夠?qū)⒃O(shè)備的體積和重量縮減至傳統變壓器的十分之一，同時賦予電網節點交直流雙向變換、無功補償、諧波治理及微秒級故障響應等“智能路由”能力 。本報告將圍繞35kV中壓直并網應用場景，深度剖析SiC固態變壓器的主流拓?fù)浣Y(jié)構、核心功率半導體模塊的技術邊界、極端高壓環境下的隔離驅動技術、高頻磁性元件的絕緣設計挑戰，以及其在電網現代化進程中的前沿商業化實踐。

2. 多維空間與能量流的降維打擊：固變SST與傳統工頻變壓器的全面對比

固態變壓器在中壓直并網場景中對傳統工頻變壓器的替代，是一場涉及多物理場（電磁、熱、機械）與系統級調度的全方位技術超越。這種優勢不僅體現在靜態的物理尺寸上，更深刻地反映在能量流轉的動態效率與電網交互的智能化水平上。

從物理尺寸與功率密度的維度來看，變壓器的體積和重量受制于法拉第電磁感應定律。根據變壓器設計的面積乘積（Area Product, Ap?）公式，磁芯的有效截面積與窗口面積的乘積與工作頻率 f 成反比。當采用SiC功率器件將開關頻率從50Hz提升至20kHz或更高時，理論上磁性元件的體積可呈幾何級數縮小 。在實際工程應用中，一臺10kV轉400V的傳統常規變壓器配合其絕緣油箱和冷卻系統，占地面積往往超過10平方米，重量高達5至10噸；而同等功率等級的固變SST固態變壓器設備，占地面積可壓縮至不到1平方米，重量僅數百公斤，實現了體積和重量90%以上的極致縮減 。這種緊湊性對于土地成本高昂的城市超充站、空間受限的海上風電平臺以及追求極致算力密度的AI數據中心具有無可估量的商業價值。

在全負載范圍的轉換效率方面，傳統工頻變壓器在額定負載下雖然具備極高效率，但在輕載條件下的鐵損（空載損耗）會導致系統效率顯著下降。此外，在傳統的“變壓器+低壓PCS”架構中，能量從中壓電網到最終的直流負載（如儲能電池簇或光伏陣列），必須經歷“中壓交流降壓至低壓交流，再經過AC-DC整流，最后通過DC-DC斬波”的冗長多級轉換。整條鏈路中串聯了大量的低壓硅基器件與無源濾波元件，導致端到端的系統綜合效率通常僅在95%左右徘徊 。相比之下，固變SST可以直接將35kV的高壓交流電在高頻域一步轉換為低壓或中壓直流電，省去了中間的多級冗余轉換設備與笨重的工頻變壓器。采用先進SiC器件的固變SST系統，其整體效率能夠穩定達到98%至98.5%。對于一個百萬千瓦級的數據中心或儲能電站而言，3%的效率提升意味著每年可直接減少數千萬度電能的損耗，極大地優化了全生命周期內的運營成本 。

在智能化控制與構網（Grid-Forming）支撐能力方面，傳統變壓器呈現出完全被動的物理屬性。面對電網電壓的瞬態波動、非線性負載帶來的嚴重諧波污染、以及直流偏磁等復雜工況，傳統變壓器只能被動承受，毫無主動調節能力 。固變SST則是一臺高度可控的電力電子能量路由器，其控制帶寬高達數千赫茲，能夠?qū)崿F(xiàn)微秒級的快速響應。固變SST可以主動進行電壓幅值和相位的調節，過濾電網諧波，并實現無功功率的四象限動態補償，徹底免除了額外安裝靜止無功發生器（SVG）或有源濾波器（APF）的成本 。更重要的是，固變SST原生支持電能的交直流雙向自由流動，能夠無縫對接直流微電網。在主電網發生故障時，固變SST甚至可以切斷故障傳播，利用內部直流母線上的儲能系統實現自我保護和微網的黑啟動，充當未來智能電網的絕對控制中樞 。

3. 35kV直并網拓?fù)涞墓こ虒?shí)現：級聯H橋（CHB）與模塊化多電平變換器（MMC）深度剖析

面對35kV這一中壓配電網等級，單個硅基或碳化硅功率半導體器件的耐壓（如主流的1200V、1700V甚至前沿的3300V）顯然無法直接承受高達數萬伏的電網母線電壓。因此，必須采用多電平或級聯拓?fù)浣Y(jié)構來分擔極高的電壓應力，同時利用載波移相等調制技術輸出高質量的階梯正弦波，以滿足并網電能質量標準。當前，固變SST在35kV交流直并網應用中最為核心的兩大拓?fù)渎肪€為級聯H橋（Cascaded H-Bridge, CHB）和模塊化多電平變換器（Modular Multilevel Converter, MMC） 。

3.1 級聯H橋拓?fù)?(Cascaded H-Bridge, CHB) 的架構與器件選型

在35kV交流直并網的光伏與儲能系統（BESS）中，CHB拓?fù)涫悄壳爱a(chǎn)業界技術成熟度最高、應用最為廣泛的路線 。CHB拓?fù)涞拿恳幌嘤啥鄠€(gè)完全相同的功率子模塊（Power Electronic Building Blocks, PEBB）在交流側串聯而成，三相通常采用星型（Y型）連接后通過濾波電抗器直接接入35kV電網 。

在拓?fù)潆妷簯?yīng)力分配與器件數量計算方面，35kV系統的線電壓有效值為35kV，相電壓有效值約為 35kV/3?≈20.2kV，其相電壓峰值約為 28.6kV。考慮到實際電網運行中可能出現1.1倍的電壓波動，系統單相需要承受的最大交流峰值電壓將被推高至約 31.5kV 。為了保證系統的長期可靠性，工業界通常將半導體器件的工作電壓利用率設定在60%至75%之間，以應對瞬態過壓并防止宇宙射線引發的單粒子燒毀（Single Event Burnout, SEB）失效 。若系統采用1200V耐壓等級的SiC MOSFET，其子模塊的直流母線工作電壓通常被設定在600V至800V之間；若采用1700V等級的SiC器件，則直流母線電壓可設定在900V至1100V之間 。以每個子模塊800V的直流母線電壓為例，單相需要的串聯模塊數量為 N≥31500V/800V≈40 級。若升級為1700V器件，則每相的級聯數量可以大幅降至30級左右 。

CHB拓?fù)湓诠虘B(tài)變壓器和儲能應用中具有天然的結構優勢。在固變SST架構中，每個交流H橋模塊的直流側通常級聯一個隔離型的雙向DC-DC變換器（如雙有源橋Dual Active Bridge, DAB或CLLC諧振變換器）。該DC-DC變換器內部包含高頻變壓器（HFT），負責實現萬伏級電網側與低壓直流負載側的絕對電氣隔離 。對于儲能系統而言，各個子模塊可以直接、獨立地連接分散的電池簇。這種輸入串聯、輸出并行或獨立的分散式架構，能夠?qū)崿F(xiàn)單簇電池的獨立SOC（荷電狀態）均衡與管理，徹底根除了傳統集中式儲能系統因個別電芯老化而引發的整體木桶效應，極大延長了儲能電站的生命周期 。然而，CHB的局限性在于其沒有統一的公共高壓直流母線，難以直接應用于高壓直流配電網（MVDC/HVDC）的端到端互聯。

3.2 模塊化多電平變換器 (Modular Multilevel Converter, MMC) 的控制與挑戰

與CHB不同，MMC拓?fù)洳粌H在交流側通過子模塊的投切實現了極高電平數的階梯波形輸出（從而大幅縮小乃至取消了交流側的龐大無源濾波器），同時還在系統級提供了一個統一的、平穩的高壓直流母線（MVDC）接口 。這一特性使得MMC成為柔性直流輸電、海上風電并網以及未來多端口直流能源路由器的首選拓?fù)?。

MMC的三相電路由六個橋臂組成，每個橋臂包含大量的半橋或全橋子模塊串聯，并串聯橋臂電感（Arm Inductor）以抑制相間環流并在故障時限制短路電流 。由于MMC存在統一的高壓直流鏈路，在固變SST應用中，可以通過集中式的隔離DC-DC變換器連接儲能或負載。然而，MMC拓?fù)涿媾R著極其嚴苛的控制理論挑戰。其控制系統不僅需要跟蹤交流側的并網電流、調節公共直流母線電壓，還必須同時處理極其復雜的子模塊電容電壓均衡（通常采用最近電平逼近調制 NLM 結合排序算法）以及橋臂內部的二倍頻環流抑制 。當MMC應用于直接集成電池儲能的場景（ES-MMC）時，由于子模塊電容被電池替代或并聯，控制變量將呈指數級增加，對微控制器的算力與通信總線的實時性提出了極高的要求 。

3.3 SiC材料對拓?fù)溲葸M(jìn)的顛覆性影響

在傳統的硅（Si）基IGBT時代，受限于硅材料較高的開關損耗，CHB和MMC子模塊的開關頻率通常被限制在幾百赫茲至3kHz以內 。這不僅導致了嚴重的電磁噪音，還迫使系統必須保留體積可觀的濾波元件。引入SiC MOSFET后，得益于其極低的反向恢復損耗與極快的開關速度，變換器的開關頻率可輕松躍升至10kHz至50kHz，從而極大削減了各類磁性元件和電容的體積 。此外，隨著未來3.3kV、6.5kV乃至10kV級別超高壓SiC器件的逐步商業化，固變SST中串聯子模塊的數量將呈斷崖式下降。系統復雜度的降低將從根本上解決均壓控制難題、驅動隔離電源的絕緣設計瓶頸以及由于元器件數量龐大而帶來的系統級故障率上升問題，推動35kV直并網技術向更少級數、更高密度的方向狂奔 。

4. 固態變壓器的核心功率引擎：SiC MOSFET模塊的材料學與電學邊界突破

碳化硅（SiC）作為第三代寬禁帶半導體的代表，具有三倍于硅（Si）的帶隙寬度（3.26 eV對比1.1 eV）、十倍的擊穿電場強度（3 MV/cm對比0.3 MV/cm）以及數倍的導熱率。這些微觀底層物理特性的躍升，直接轉化為宏觀器件在更高耐壓能力、更低特定導通電阻（RDS(on)?）、近乎為零的反向恢復電荷（Qrr?）以及超快開關速度（承受極高的 dv/dt 和 di/dt）上的巨大工程優勢 。

在中壓直并網固變SST與兆瓦級儲能PCS的研發中，工業級SiC半橋模塊的電氣參數選型與熱力學封裝設計至關重要。以下以基本半導體（BASIC Semiconductor）推出的Pcore?2 ED3系列和62mm系列工業級模塊為例，深度解析其核心參數表現與材料學封裝革新。

4.1 極限低導通電阻與卓越的高溫靜態特性

在固變SST的級聯系統中，數百個功率半導體構成了能量傳輸?shù)谋亟?jīng)之路，導通損耗在總體損耗中占據了舉足輕重的比例。基本半導體的BMF540R12MZA3（采用ED3封裝）和BMF540R12KA3（采用62mm封裝）均為1200V耐壓、540A標稱電流級別的大容量半橋模塊 。

基于BASIC自主研發的第三代芯片技術，ED3封裝的BMF540R12MZA3在25°C環境下的名義導通電阻典型值被壓縮至驚人的 2.2 mΩ，而同系列即將推出的900A型號（BMF900R12MZA3）更是將 RDS(on)? 降至極限的 1.4 mΩ 。在嚴苛的實測數據中，當測試條件設定為 VGS?=18V,ID?=540A 時，BMF540R12MZA3展現出了卓越的高溫?zé)岱€(wěn)定性。25°C時其實測電阻約為2.603.16 mΩ；在極端的 175°C 高溫虛擬結溫（Tvj?）下，其電阻上升幅度被嚴格控制，僅漂移至約4.815.21 mΩ 。相比傳統硅基IGBT在高溫下因載流子遷移率急劇衰減導致的嚴重?zé)崾Э仫L(fēng)險，SiC這種優異的低溫度系數表現，保障了固變SST在高負荷、大電流吞吐狀態下的熱穩定性，大幅降低了散熱系統的設計冗余與體積懲罰 。

4.2 開關頻率的解放與極致的雜散電感控制

固態變壓器的核心設計哲學是“以高頻率換取小體積”。為了在20kHz以上的高頻域運行并保持較低的開關損耗（Eon? 和 Eoff?），模塊內部的寄生雜散電感（Stray Inductance, Lσ?）必須被極度壓縮。因?yàn)樵跇O高的電流關斷速率（di/dt）下，寄生電感會根據 Vspike?=Lσ??dtdi? 產生致命的電壓過沖，不僅增加了器件的電壓應力，還加劇了電磁干擾（EMI） 。

基本半導體的62mm系列模塊通過內部Layout的深度三維結構優化，將其雜散電感成功控制在 14nH及以下 。在動態電容參數表現上，BMF540R12MZA3具有極低的寄生電容：其輸入電容（Ciss?）約 33.9nF，輸出電容（Coss?）約 1.3nF，反向傳輸電容（Crss?）極小，使得其柵極總電荷（QG?）僅為 1320 nC 。這些電氣特性的結合，賦予了模塊極短的開關響應時間（開通與關斷延遲均在百納秒級別）和超低的開關損耗，為固變SST內部的DAB級雙向DC-DC諧振變換器實現全局零電壓開通（ZVS）和零電流關斷（ZCS）奠定了堅實的硬件基礎 。

4.3 氮化硅(Si3?N4?) AMB陶瓷基板：攻克熱機械疲勞的終極利器

固變SST模塊通常直接暴露在電網側，需要在電網電壓波動、負載突變引起的頻繁功率循環（Power Cycling）下運行，這會對芯片封裝的各種材料層產生極大的熱機械疲勞應力。由于硅芯片、陶瓷絕緣層與銅底板之間的熱膨脹系數（CTE）存在顯著差異，在不斷的膨脹與收縮拉扯中，傳統的氧化鋁（Al2?O3?）DBC或氮化鋁（AlN）基板極易發生微裂紋，最終導致銅箔層與陶瓷層大面積剝離分層，引發災難性的熱阻上升與器件燒毀 。

為徹底解決這一封裝痛點，基本半導體的ED3及62mm系列模塊全面引入了先進的 氮化硅 (Si3?N4?) 活性金屬釬焊（AMB） 陶瓷覆銅板與厚銅（Cu）基板組合 。

極致的機械強度：Si3?N4? 具備高達 700 N/mm2 的抗彎強度以及 6.0 Mpam? 的斷裂強度，這兩項關鍵指標是傳統氧化鋁和氮化鋁的兩倍以上 。這種高韌性允許基板在保持機械強度的同時做得更?。ǖ湫秃穸鹊椭?60μm），從而抵消了其本身導熱率（90 W/mk）略低于AlN（170 W/mk）的劣勢，使得實際應用中的整體熱阻水平與昂貴的AlN基板相當甚至更優 。

卓越的熱沖擊壽命：在極端嚴酷的熱循環測試中，經過1000次大溫差溫度沖擊試驗，Si3?N4? AMB仍能保持完好的接合強度，未出現任何分層退化跡象 。這種材料層面的重大突破，從根源上保障了35kV 固變SST系統中成百上千個級聯功率模塊能夠擁有高度一致的全生命周期可靠性。

5. 極端高壓與高 dv/dt 環境下的門極驅動與全維主動防御機制

SiC MOSFET高達 50V/ns 至 100V/ns 以上的超高電壓變化率（dv/dt）是一把雙刃劍：它賦予了器件極低的開關交疊損耗，但同時也引發了嚴重的寄生電容耦合、電磁干擾（EMI）、信號串?dāng)_以及致命的門極誤觸發風險 。在中壓直并網固變SST中，一旦某個子模塊因干擾發生橋臂直通短路，高達數萬伏母線匯聚的巨大能量瞬間傾瀉，將引發連鎖反應甚至整個裝置的爆炸。因此，匹配一款具備頂級絕緣耐壓、抗瞬態干擾以及多重智能主動保護機制的即插即用型門極驅動器，是整個系統成敗的工程鎖鑰。

以青銅劍技術（Bronze Technologies）專為1700V及以下ED3封裝SiC模塊定制的 2CP0225Txx 雙通道即插即用驅動板為例，其底層技術架構與多重鉗位保護機制完美契合了固變SST的嚴苛需求 。

5.1 5000Vac的極高電氣隔離與抗干擾底座

固變SST的級聯H橋架構要求每一個H橋功率單元必須完全懸浮在不同的中高壓電位上，這對驅動器的供電與信號隔離提出了極大的挑戰 。2CP0225Txx基于青銅劍自研的第二代ASIC芯片組設計，集成了高性能隔離DC-DC電源體系。其原邊與副邊之間的 絕緣耐壓高達 5000Vac (50Hz, 1s) ，并且兩個副邊通道之間的絕緣也高達 4000V，構建了堅不可摧的電氣屏障 。 在物理PCB布局上，該驅動器實現了12mm的原副邊電氣間隙和高達 13.2mm的爬電距離 。更為關鍵的是，其原副邊信號傳輸路徑的等效耦合電容被嚴格控制在極低的 14pF 。這種極低的耦合電容徹底隔絕了高壓側劇烈的共模瞬態干擾（CMTI）向原邊低壓控制微處理器（DSP/FPGA）的倒灌，確保了高頻調制信號的高保真?zhèn)鬏敗?/p>

5.2 米勒鉗位 (Miller Clamping)：切斷寄生導通的物理防線

在SiC MOSFET構成的半橋拓?fù)渲?，?dāng)下橋臂處于關斷狀態、而上橋臂被高速開通時，橋臂中點的電壓會迅速飆升。極高的 dv/dt 會通過下橋管內部的柵漏極寄生電容（Cgd?，即米勒電容）向門極注入位移電流（Igd?=Cgd??dtdv?）。如果這股瞬態電流在門極關斷回路（如關斷電阻 RGOFF?）上產生的壓降使得實際門極電壓超出了SiC MOSFET較低的開啟閾值（通常在1.8V~2.7V），就會導致原本處于關斷狀態的下橋管被“意外點亮”，從而形成災難性的橋臂直通短路 。

為了徹底扼殺這一隱患，2CP0225Txx驅動器在每個副邊通道內部均集成了峰值電流吸收能力高達 20A 的米勒鉗位電路 。該電路內部的精密比較器實時監測實際門極電壓。一旦檢測到在關斷期間柵極電壓即將被干擾抬升（觸發閾值設定為高于負壓參考點3.8V），鉗位內部的低阻抗晶體管瞬間導通，提供一條直接對地的旁路泄放通道，將耦合的米勒電流強行引導至負電源軌（如-4V）。這種硬核的低阻抗短路手段，徹底杜絕了米勒效應引發的誤開通現象 。

5.3 高級有源鉗位 (Advanced Active Clamping)：馴服電感尖峰

受限于固變SST復雜的母排結構和模塊封裝，系統內部的雜散電感（Lσ?）無法完全消除。當巨大的負載電流以極高的 di/dt 被SiC MOSFET切斷時，依據電感基本定律 Vspike?=Lσ??dtdi?，會在器件的漏源極（VDS?）之間激發出毀滅性的高頻過壓尖峰。 為了對抗這一瞬態過壓，2CP0225Txx副邊創新性地集成了高級有源鉗位網絡 。該網絡在器件的漏極和門極之間串聯了經過精密計算的瞬態電壓抑制（TVS）二極管陣列。當1200V或1700V系統中的過壓尖峰逼近設定的擊穿危險線（例如，針對1200V器件設定閾值為 1020V，針對1700V器件設定為 1560V）時，TVS陣列瞬間發生雪崩擊穿 。擊穿電流繞過驅動邏輯，直接向柵極寄生電容強行充電，使得原本即將完全閉合的SiC MOSFET被迫退回到“微導通”或線性放大區。通過這種方式，儲存在寄生電感中的磁場能量被安全地轉移至芯片溝道中并以熱能形式泄放，確保 VDS? 始終被死死鉗制在安全紅線以下，實現了對功率器件的動態續命保護 。

5.4 VDS短路監控與微秒級軟關斷 (Soft Shutdown)

當電網異常、絕緣老化或外部原因?qū)е抡鎸?shí)短路發生時，SiC MOSFET由于其面積較小且電流密度極高，將在極短的幾微秒內進入退飽和（Desaturation）區，產生驚人的短路功耗。若不及時干預，芯片會在極短時間內因熱失控而熔毀。 2CP0225Txx通過集成的退飽和監控網絡實時檢測 VDS? 壓降 。

敏銳的短路識別：該系統能準確識別不同工況下的短路（如橋臂內部的一類直通短路，或外部負載端的二類短路）。當檢測到 VDS? 壓降超出安全閾值（典型設置 9.7V），且該異常狀態持續時間超過 1.5μs 的抗干擾響應窗口時，ASIC控制邏輯立即判定短路發生并啟動最高級別的保護機制 。

柔性的軟關斷執行：此時如果通過常規路徑直接硬切斷數百安培的短路電流，必然會誘發更為嚴重的 L?di/dt 過壓炸機。因此，驅動器內部的ASIC芯片會迅速切斷常規推挽輸出路徑，同時激活專用的 軟關斷（Soft Shutdown） 閉環控制電路。軟關斷控制確保門極電壓不發生階躍突降，而是按照預設的緩降斜率（歷時約 2μs）平滑地逐步歸零 。這種極其柔性的控制手段馴服了短路能量的暴烈釋放，有效保護了器件。隨后，驅動器將原邊的故障標志位（SOx）拉低向主控報警，并在用戶設定的保護鎖定時間（如95ms）內死鎖該通道的全部PWM信號，防止微控制器因錯誤指令引起二次合閘，直到系統安全復位 。

6. 35kV中高頻變壓器（MFT/HFT）的絕緣重構與多物理場設計挑戰

如果說SiC器件和驅動電路構成了固變SST的“肌肉和神經系統”，那么負責實現系統各級電網電氣隔離與能量雙向傳輸?shù)闹懈哳l變壓器（MFT/HFT），則是固變SST的心臟。在35kV直并網的嚴酷應用環境中，高頻變壓器面臨著遠超傳統低壓工頻變壓器的多重多物理場（電磁、熱力、高壓絕緣）耦合設計挑戰 。

6.1 基本絕緣水平 (BIL) 限制與高頻功率密度的深刻矛盾

針對35kV配電網等級，國際電工委員會（IEC）和相關國家行業標準（如IEEE C57.12.01）強制要求接入設備必須通過極其苛刻的雷電沖擊基本絕緣水平（Basic Insulation Level, BIL）測試。對于35kV系統，其BIL耐壓要求通常高達150kV甚至200kV，以抵御雷擊或開關操作引起的瞬態過壓 。 然而，這帶來了一個難以調和的工程矛盾：在高頻（10kHz~50kHz）運行狀態下，變壓器磁芯和繞組的理論體積大幅度縮??；但是，絕緣距離卻受到材料電氣強度的絕對物理限制，無法遵循頻率縮放定律（Scaling Laws）同比縮小，因?yàn)榭諝獾膿舸﹫鰪?qiáng)和固體絕緣材料的耐壓極限是物理常量 。如果在極其有限的體積內強行塞入厚重的絕緣層材料，將導致變壓器一次側與二次側繞組之間的物理距離增大，進而引起漏感（Leakage Inductance）的急劇飆升。漏感的增加不僅抵消了高頻帶來的功率密度紅利，還會嚴重破壞固變SST內部雙有源橋（DAB）變換器中移相控制（Phase-Shift Control）實現全范圍軟開關的最佳工作死區，導致極大的開關損耗 。

6.2 新型固體絕緣結構與電場均化技術

為了徹底解決高壓隔離與低漏感之間的矛盾，固變SST高頻變壓器的設計正在發生一場材料學與結構學的革命。傳統的礦物油浸式絕緣雖然耐壓高，但存在泄漏污染環境、起火爆炸風險大、且高頻介質損耗發熱嚴重等致命缺點，已逐漸被淘汰 。 當前固變SST領域最前沿的絕緣解決方案是采用 環氧樹脂真空澆注（Epoxy Cast Resin） 結合特制的納米晶磁芯與分段式繞組結構的設計 。

半導電屏蔽與電場禁錮：在結構設計層面，研發人員引入了內外層嵌套的雙層絕緣骨架，并在絕緣樹脂內部或繞組表面包裹了一層接地的半導電屏蔽層（Semiconductive Shielding Layer）。這一巧妙的設計相當于構建了一個法拉第籠，將極高壓產生的強電場完全禁錮在固體絕緣材料內部，徹底消除了繞組與磁芯之間空氣隙中的電場應力 。由于空氣電離被抑制，從根本上遏制了極易在絕緣材料內部空隙產生并最終摧毀絕緣系統的局部放電（Partial Discharge, PD）現象 。

應力梯度層與絕緣優化：此外，通過在繞組連接端部應用應力錐或應力梯度層（Stress Grading Layer）來均勻電場等電位線，大幅降低了端部尖端放電的風險 。借助先進的多物理場有限元分析（FEA）進行迭代優化，使得35kV高頻變壓器即便在體積壓縮了數倍、功率密度達到10.5kW/L的情況下，依然能從容通過嚴苛的BIL絕緣測試與長期局放考驗 。

7. 宏觀商業化實踐與前沿應用：從加州電網現代化示范到AI算力中心

固變SST在中壓直并網領域的工程成熟，正精準契合當前全球現代電網面臨的兩大燃眉之急：一是AI超算數據中心極度膨脹的算力引發的“電荒”，二是高比例不穩定新能源與海量電動汽車接入帶來的配電網脆弱性。在這一浪潮中，由于氣候政策激進、科技企業云集，加利福尼亞州（CAISO轄區）已成為相關前沿固變SST技術落地部署、資金支持與商業化驗證的最前沿陣地 。

7.1 AI超算數據中心的800V DC原生供電架構重構

2025年，以NVIDIA在Computex上發布的內容為代表，數據中心基礎設施的范式轉移正式拉開帷幕。新一代AI工廠正在全面轉向800V高壓直流（HVDC）原生供電架構 。單臺AI訓練機柜的功率已輕松突破50kW甚至邁向百千瓦級別。若沿用傳統的“變電站35kV/10kV交流 -> 集中式不間斷電源(UPS) -> 建筑物低壓交流配電 -> 最終再由服務器電源模塊進行AC/DC整流”的冗長路徑，不僅占據了海量極其昂貴的機房空間，更帶來了不可接受的銅線歐姆損耗與巨大的冷氣散熱能耗負擔 。

針對這一痛點，利用SiC 固變SST技術，數據中心可將35kV或13.8kV的中壓配電網直接拉至機房周邊或樓層。固變SST系統作為核心樞紐，一步將高壓交流電轉換為原生純凈的800V直流電送入機柜列頭柜 。此舉徹底消滅了傳統龐大UPS系統中的多級轉換損耗，將端到端供電效率硬生生提升了約5%（這對于電費數以億計的算力中心而言意味著巨大的利潤），同時配電線路采用高壓直流，線纜截面積與用銅量銳減，為GPU集群騰出了寶貴的物理部署空間與底層散熱余量 。同時，避開傳統工頻變壓器長達三年的交付等待期，成為科技巨頭們爭奪AI算力先機的關鍵時間窗口武器 。

7.2 分布式光儲充一體化與DG Matrix的多端口能量路由器

為推動智能電網的現代化演進，加州能源委員會（CEC）近年來通過EPIC（Electric Program Investment Charge）第5期基金大力扶持各類智能微網及長時儲能（LDES）示范項目的部署 。其中，由技術初創企業 DG Matrix 等主導的基于固變SST技術的多端口固態變壓器（SST Power Router）項目，代表了直并網PCS的最前沿演進形態 。

在傳統的交直流混合工業微電網中，屋頂光伏、大型儲能電池艙和大量的大功率EV直流快充樁，都需要各自配備獨立的PCS逆變器接入交流母線，然后再統一通過一臺笨重的工頻變壓器升壓并入電網。而多端口固變SST路由器則直接充當了“能源大腦”：它的內部構建了一個高頻直流母線，原生提供多個軟件可定義的雙向交直流接口（AC/DC Ports）。光伏組串、儲能電池以及充電樁可直接在直流側互聯，實現能量在微電網內部的直流直通路由（DC-Coupling），避免了無謂的交直流反復轉換 。這一革新不僅將系統的整體建造成本（CAPEX）大幅削減近50%，設備占地面積縮小至原有的1/15，更使得系統綜合效率從傳統架構的85%-92%躍升至驚人的96%-98% 。同時，固變SST原生提供的虛擬慣量和四象限無功支撐，極大緩解了加州電網著名的光伏“鴨子曲線”壓力，并在野火頻發導致主網斷電的背景下，為醫院和社區微網提供了堅若磐石的孤島運行與黑啟動保障 。

7.3 公用事業規模部署與電網公司的探索

在宏觀的公用事業（Utility-scale）部署中，加州最大的電力公司之一太平洋煤氣與電力公司（PG&E）已開始攜手通用電氣（GE Vernova）等設備巨頭，實質性推進35kV級固變SST原型的并網試點工作 。這些試點項目主要針對太陽能發電集中且配電網容量嚴重受限的邊緣節點，旨在應對電動汽車城際快充走廊帶來的隨機巨大脈沖負荷沖擊。

固變SST在這里發揮了其無可比擬的動態潮流管控能力。通過固變SST智能地調度電能并就地消納儲能，電網運營商得以避免高昂的傳統線路重構與擴容費用，同時滿足了FERC 881法案對于動態線路額定值（DLR）與緩解擁堵的監管要求 。這種通過加裝高技術附加值電力電子設備來延緩傳統基建投資（Non-Wires Alternatives）的模式，正在成為應對CAISO龐大排隊并網項目的標準解決路徑 。

8. 綜合評述與技術演進展望

基于碳化硅（SiC）的35kV中壓直并網固態變壓器（SST）技術，絕非簡單的組件替換，而是一場正在席卷現代電力基礎設施的系統級架構革命。通過深度利用以基本半導體（BASIC Semiconductor）為代表的1200V至1700V高可靠性SiC MOSFET模塊在極高頻域的超低損耗特性，固變SST徹底顛覆了延續百年的被動電磁變壓體系，使得千伏級大功率電能的流轉、變壓與分配，如同數據包在互聯網路由器中傳輸一般精確、智能且高度雙向。

在這場技術躍遷的背后，是材料科學與電子工程多維度的極限突破：

在功率模塊材料端，以 Si3?N4? AMB陶瓷覆銅板為代表的封裝革新，以其極高的斷裂韌性徹底克服了SiC芯片在極限熱循環下的熱應力疲勞；在驅動控制端，以青銅劍（Bronze Technologies）2CP0225Txx為代表的智能ASIC門極驅動技術，集成了5000Vac的極高電氣隔離、遏制寄生導通的米勒鉗位、對沖高頻電感尖峰的高級有源鉗位以及微秒級的軟關斷機制，為固變SST脆弱的級聯架構構筑了堅不可摧的主動安全防線；在隔離磁性組件端，高頻變壓器的多物理場設計與環氧樹脂屏蔽澆注工藝，成功跨越了35kV配電網苛刻的BIL絕緣鴻溝。

展望未來五至十年，隨著3.3kV、6.5kV乃至10kV級別超高壓SiC器件晶圓良率的提升與規?；慨a(chǎn)，35kV 固變SST系統中級聯子模塊的數量將被指數級精簡。這將大幅降低系統的通信延遲、均壓控制難度與整體造價。在人工智能算力狂飆、長時分布式儲能全面鋪開以及電網柔性智能化重構的三重宏觀推力下，SiC 固變SST必將跨越早期示范工程的黎明期，成為驅動全球零碳能源轉型與智能“能源互聯網”（Energy Internet）跳動的全新數字心臟。
