四軸無人機簡介

四軸無人機的控制核心在于透過調整各馬達轉速，改變螺旋槳升力分布，以實現姿態控制 (俯仰、翻滾、偏航)與垂直升降。飛行控制器結合陀螺儀、加速度計等傳感器，實時回饋飛行狀態，并利用PID算法持續修正，確保飛行穩定；同時透過無線訊號接收操控指令，實現懸停或自動導航。

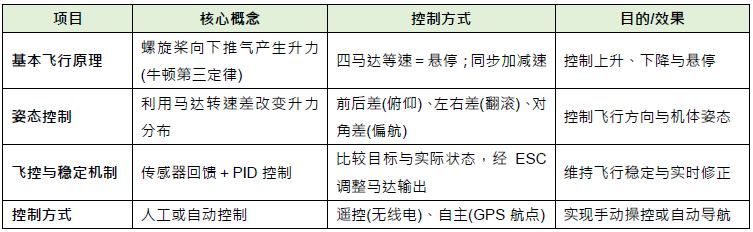

以下針對四軸無人機的「原理 →控制→ 效果」，進行綜合概述:

總體而言，無人機飛行涉及多種物理量的動態平衡，其穩定性高度依賴控制系統的設計與回饋機制。

驅動控制核心: CGF062A

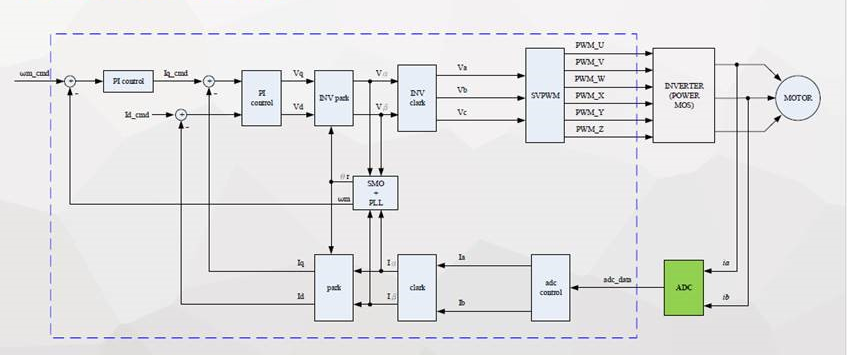

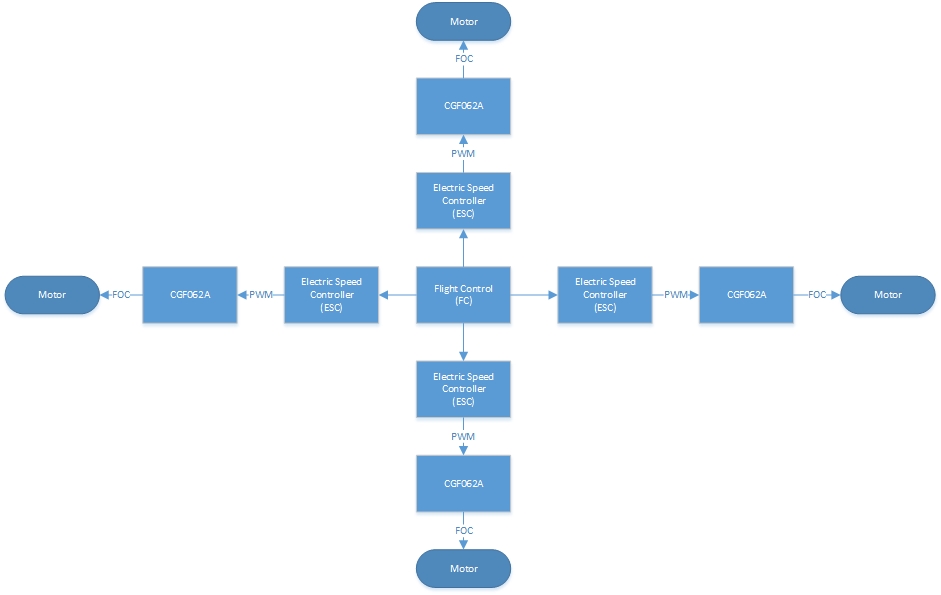

基于四軸無人機的應用需求，笙泉科技近期推出全新的控制芯片CGF062A，以無傳感器FOC (弦波控制) 驅動無人機馬達，并透過ESC (Electronic Speed Controller)輸入的PWM訊號接收油門指令。不同于一般以32位MCU透過CPU計算電流回授的作法，CGF062A內建硬件馬達驅動引擎(Motor Driving Engine, MDE)，可直接取樣三相馬達的ia、ib 電流訊號，并由硬件完成CLARKE與PARK轉換。

轉換后的數據結合PI_IQ_CMD與PI_ID_CMD，送入PI控制器(PI controller)進行運算，再經由硬件執行Inverse PARK與Inverse CLARKE，輸出至空間向量PWM (SVPWM)，最后由PWM Engine產生六路PWM訊號，控制上下臂MOSFET，精準驅動三相馬達。此流程可實現馬達快速啟動、加減速控制，進而支持無人機的俯仰、翻滾、偏航與垂直升降等動作。

在 BLDC控制架構上，傳統方案多分為高性能的32位MCU，以及運算能力較佳但彈性有限的ASIC。然而CGF062A則結合兩者優點：一方面以硬件加速關鍵運算，降低CPU負載，使系統能同時處理更多任務；另一方面保有高度參數調整彈性，例如PWM頻率可細致設定，而非僅限于少數固定檔位。

此外，CGF062A芯片內建200V G/D(門驅)，符合無人機12V~60V電壓系統；另外它采用QFN40 (5x5)封裝，可大幅減少PCB空間。

整體而言，CGF062A在效能、資源利用與設計彈性之間取得良好平衡，提供兼具效率與可調性的BLDC控制解決方案。

小結

綜合而言，無人機的穩定飛行仰賴精準的姿態控制與高效率的馬達驅動技術。前者透過飛行控制器與傳感器回饋，結合 PID 算法維持動態平衡；后者則依賴如CGF062A此類具備硬件加速能力的控制芯片，提升運算效率并降低系統負載。兩者相互配合，使無人機能在復雜環境中實現實時反應、穩定控制與高效能運作。

*另可瀏覽笙泉科技官網的BLDC產品(CGF系列)頁面.
