型號SR9040

LGA封裝針腳共面度與位置度3D檢測

在半導體封裝領域，LGA（Land Grid Array，柵格陣列封裝）因其高密度、低電感等優勢被廣泛應用，其安裝插座端的針腳的共面度與位置度，直接決定了焊接質量與器件長期可靠性。

然而，針腳微小、密集排列、金屬高反光等特性，讓傳統檢測手段頻頻“看不清、測不準、漏檢率高”。

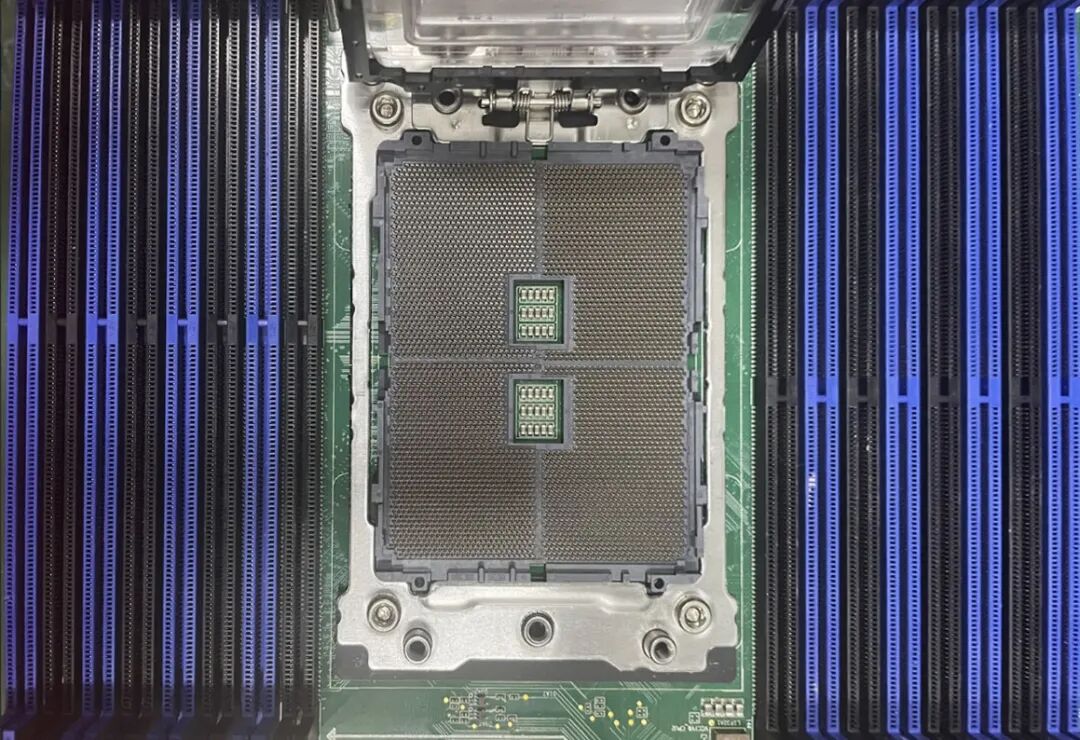

圖/ LGA封裝針腳

項目背景：微小針腳下的檢測困局

檢測對象：LGA封裝插座針腳

檢測項目：針腳共面度、位置度（偏移）、缺失

精度要求：共面度 ≤ 0.01mm（10μm）

在如此嚴苛的標準下，傳統2D視覺無法獲取高度信息，難以檢測共面度；人工顯微檢測效率極低，且易疲勞漏檢；常規激光輪廓儀受限于針腳細小、高反光，成像噪點嚴重，數據穩定性差。行業亟需一種微米級精度、高速響應、強抗干擾的3D在線檢測手段。

行業兩大核心難點

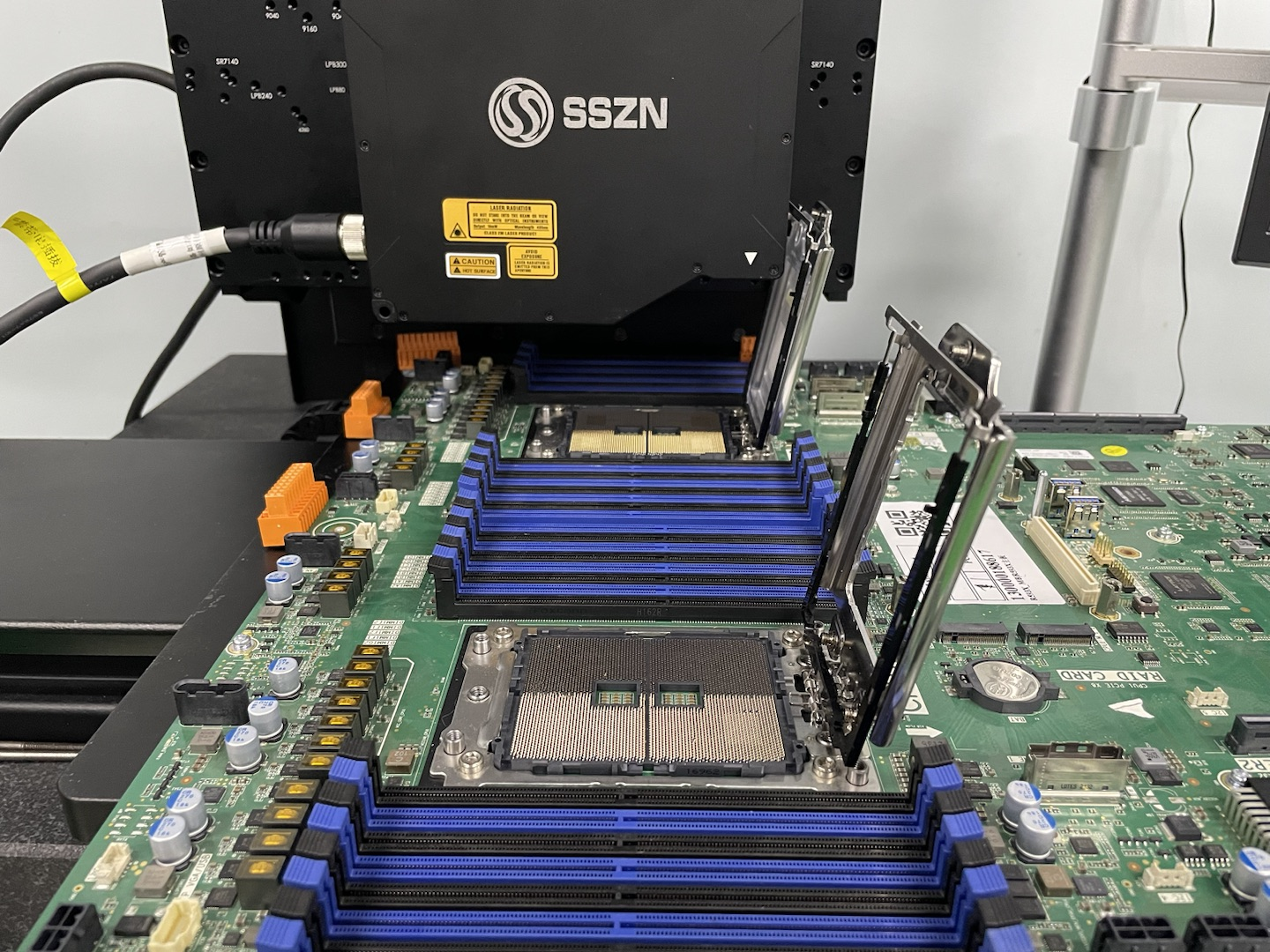

圖/ 檢測現場

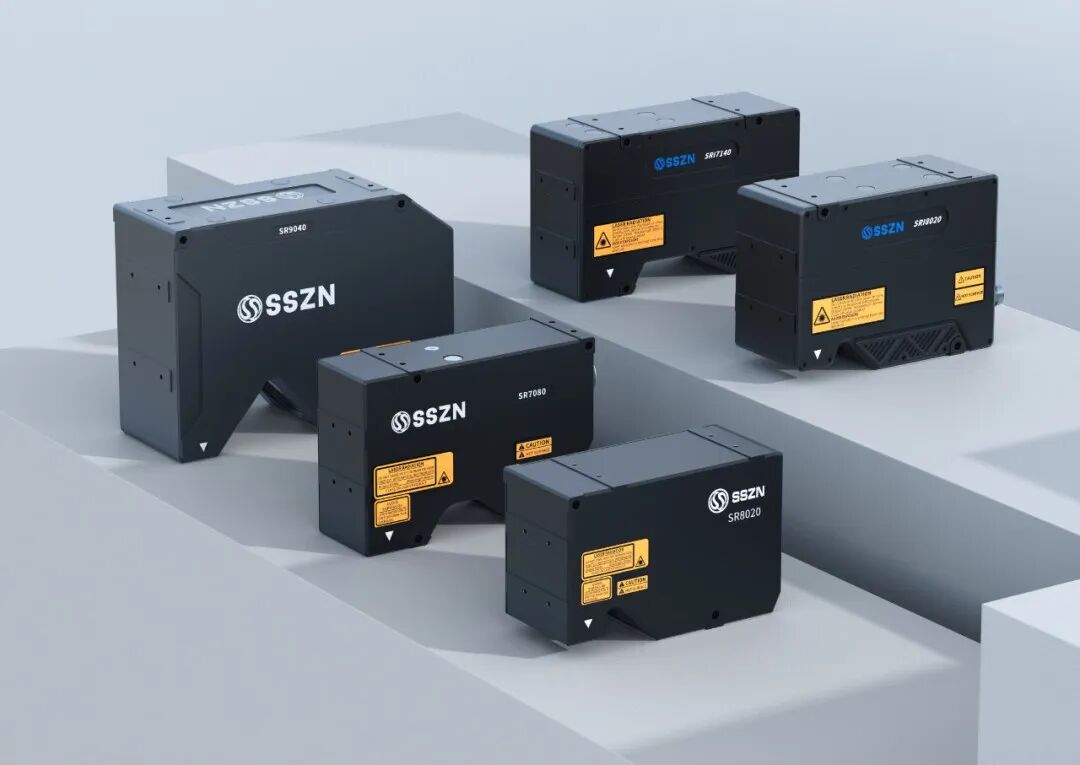

深視智能SR9040高精度3D輪廓測量?jī)x

深視智能針對半導體封裝檢測需求，以SR9040高精度三維激光輪廓測量?jī)x為核心，來滿足LGA針腳共面度及位置度在線檢測需求。

超高分辨率：洞見微米級細節

SR9040具有超高分辨率6400像素點，單像素3μm，X方向重復精度0.6μm，Z方向重復精度0.1μm的卓越性能，單次掃描即可清晰分離相鄰微小針腳，精準提取每個針腳的三維輪廓。

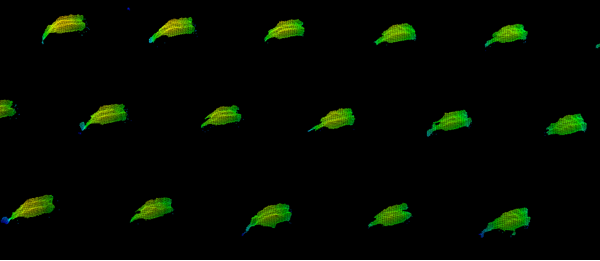

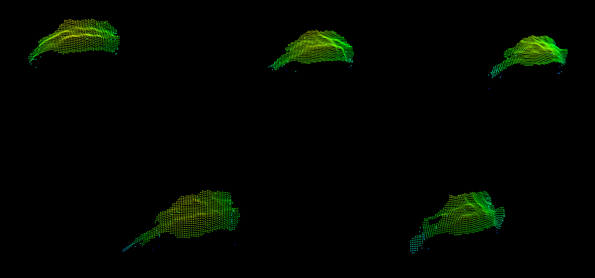

圖/ 點云細節圖

攻克針腳 3D 測量難題

3D點云圖像完整輸出：以3μm極小掃描間隔，Z軸景深6.6mm（本項目壓縮景深為1.65mm ）完整輸出高清3D點云圖像；可精準覆蓋密集針腳，無畸變無盲區的還原工件真實三維結構。

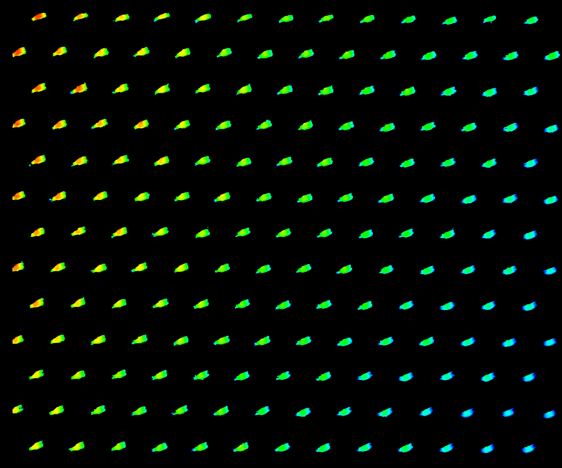

圖/ 實測點云

實測結果

結論：SR9040經10次動態測試驗證，針腳高度差重復性為 5μm，在密集針腳復雜工況下兼具優異檢測速度與測量穩定性。

深視智能SR9040三維激光輪廓測量?jī)x，以微米級精度與高穩定成像性能，來還原針腳工件真實表面形貌的三維點云，精準計算針腳的共面度與高度差。
若您正面臨細小零部件的高精度檢測挑戰，歡迎留言咨詢。
