技術原理

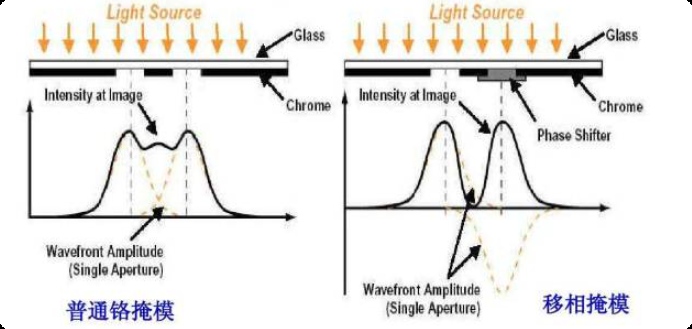

傳統二元掩模由透光區（石英）和不透光區（鉻）組成。當光通過緊密相鄰的開口時，衍射導致光波散開并相互干涉，在晶圓平面形成模糊圖像。相移掩模的解決方案是在特定區域引入180度相位偏移。當兩束相鄰光波存在180度相位差時，相消干涉使光強為零，從而顯著提高分辨率和焦深，且這種改善與曝光波長和抗蝕劑技術無關。

從波動光學角度看，掩模圖形可用透過率T與相位Φ描述。對于兩個相鄰狹縫，若透射光相位相同，則振幅相加，像融合為單峰無法分辨；而交替型PSM上相鄰狹縫存在180°相移，復振幅相減使兩者之間強度分布為零，狹縫可被分辨。在傅里葉空間中，交替型PSM使衍射光周期加倍、衍射角減半，0級光（所有區域平均透射振幅）消失，正負一級光通過投影物鏡光瞳并發生干涉，形成與掩模圖形周期相同的干涉條紋。

主要類型

相移掩?？煞譃閺?qiáng)相移和弱相移兩大類。強相移掩模由兩個不同相位值的全透光圖形（T=1，Φ=0°/180°）與不透光圖形（T=0）組成；弱相移掩模包含半透明圖形（0

1. 強相移掩模：交替型相移掩模

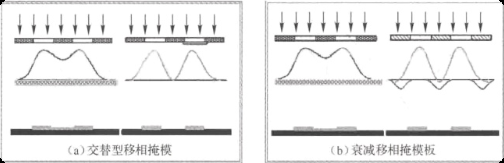

交替型PSM（如Levenson型）在密集線條/空間圖案中讓相鄰?fù)腹鈪^(qū)域交替具有0°和180°相位，使所有透光區域之間發生相消干涉，實現頻率倍增。其分辨率提升最顯著：結合I-line（365nm）可達0.18μm，結合DUV（248nm）可達0.08μm，且在特定條件下能提供最高焦深。然而，交替型PSM存在“相位沖突”問題——不同相位值透光區域的過渡位置會產生多余的光刻膠線條。實際解決方案是采用修剪掩模進行多次曝光，即先用交替型PSM曝光關鍵圖形，再用二元修剪掩模去除相位變化處的不期望圖形。這種方法增加了成本和復雜性。

無鉻相移掩模（CPL）是一種特殊的強PSM，所有區域都透光，僅對相位進行空間調制（0°/180°交替）。它避免了相位沖突，且由于無吸收層，像強度高于交替型PSM。無鉻PSM只能用于曝光較細的線條（如晶體管柵極），其掩模誤差增強因子很小，對掩模尺寸偏差不敏感。但制造和檢測難度大，需要嚴格電磁場仿真來量化三維掩模效應。

2. 弱相移掩模：衰減型相移掩模

衰減型PSM用部分透光的衰減材料（如MoSi，厚度68nm，波長193nm）取代傳統不透光鉻層，該材料既能衰減光強（通常透光率6%-30%），又能引入180°相位偏移。其優勢在于通用性強，可直接用于大多數圖形設計，制造流程接近傳統二元掩模。高透射率（30%）的衰減PSM可比標準6% PSM顯著提升歸一化圖像對數斜率、降低MEEF并增加50%的焦深。主要劣勢是存在側瓣打印風險——在不該有圖形的地方因光強干涉意外成像，需通過光學鄰近效應校正等技術抑制。衰減型PSM與離軸照明組合使用，可改善密集線空?qǐng)D形及孤立接觸孔的工藝窗口。確定最佳透過率時需在成像特性與旁瓣印出風險之間折中，旁瓣風險隨背景透過率增大而增加。

此外，還有針對特定應用的新型PSM，如棋盤格PSM（針對接觸孔陣列，通過棋盤式相位排列提升光學效率）和EUV衰減PSM（優化吸收體材料復折射率以提升圖像對比度并減輕掩模三維效應）。

制造工藝與挑戰

PSM制造比傳統掩模更復雜，核心挑戰在于相位差的精確控制。主要工藝路徑包括減成法（刻蝕石英基板或沉積介質層形成相位差）和加成法（在圖案化鉻層上沉積介質層后二次圖形化）。實現180°相移所需的刻蝕深度由掩?；祝ㄊⅲ┡c下方材料（空氣或真空）的折射率差決定。無論哪種方法，都需在性能、缺陷密度和成本之間權衡，目前業界尚無明確共識。

交替型PSM面臨的設計復雜度、相位沖突及修剪掩模帶來的多次曝光，大幅增加了成本。衰減型PSM需要嚴格控制吸收層的透過率和相位，采用特定的折射率n、消光系數k和厚度參數組合。缺陷檢測與修復也因相移層的引入變得更加困難。

PSM正與計算光刻深度融合，其設計與光學鄰近效應校正、光源掩模協同優化等技術緊密結合以最大化效能。在EUV光刻中，低折射率衰減PSM等新型方案被視為擴展0.33 NA EUV至28nm節距以下最有前景的技術之一，用于提升圖像對比度和工藝窗口。面向高NA EUV系統的研究也在繼續優化PSM，以應對更高數值孔徑帶來的新挑戰。
