本文作者：Ann Mutschler，Semiconductor Engineering高級執行編輯

關鍵要點

輔助駕駛和自動駕駛需要來自更多傳感器的更多數據，并且需要對其中部分?jǐn)?shù)據進行更快速的處理。

向軟件定義汽車和集中式智能的轉變，使得更容易識別出哪些地方需要最先進的處理器和存儲器，哪些地方可以部署更老、更廉價的技術。

汽車以太網和LPDDR等過去很大程度上被忽視的技術，已經發展到突然被大量需求的程度。

來自輔助駕駛和自動駕駛傳感器的數據爆炸式增長，以及基于這些數據做出實時決策的需求，正對汽車中的存儲器和存儲子系統提出前所未有的要求。

隨著越來越多的機械功能被電子器件取代，以及汽車智能化程度的提高，汽車領域面臨的挑戰正與大型數據中心遇到的挑戰趨同。對于自動剎車、車道保持、倒車影像處理和懸架調節等關鍵功能而言，處理單元和存儲器內部及之間的數據傳輸必須極其迅速，以便優先保障這些關鍵功能。

與此同時，這些車輛還包含了各種重要程度不同的功能。例如，信息娛樂系統雖部分功能對提醒駕駛員至關重要，但其他功能則并非如此。這里的挑戰在于，既要將車輛作為一個單一系統來管理，又要將其視為一個由多個系統構成的系統，其中某些功能優先于其他功能。而最佳的解決方法是增加帶寬、減少延遲，并更精細地確定在何處、使用哪種制造工藝以及以何種成本部署哪些組件。

“當我們討論具有服務質量的10千兆汽車以太網之類的東西時，傳統的汽車工程師會問：‘我怎么保證這個信號能在100毫秒內實際傳到剎車？’”西門子EDA混合物理與虛擬系統、汽車及航空航天/國防部門副總裁David Fritz表示。“我的回答是，‘你看到兩個街區外的那棟樓了嗎？如果你拿一根雙絞以太網線，繞過那棟樓，再一直拉回這里，延遲可能也就幾微秒，而你擔心的卻是毫秒?！@是因?yàn)閭鬏斔俾史浅８?。即使發生沖突處理，你也有充足的時間來解決。因此，過去那種擔心系統繁忙時數據能否足夠快地從A點傳到B點的顧慮基本消失了。那種關于如何劃分我那1.5兆比特每秒的CAN總線以確保數據送達的擔憂也煙消云散了。這就是兆比特和千兆比特的區別。”

這對汽車設計產生了巨大影響?！叭绻阏谕ㄟ^網絡將高優先級數據包從A點發送到B點，而網絡因?yàn)檎趥鬏斠曨l幀而非常繁忙——而且由于現在一些原始設備制造商在車外裝了16到20個攝像頭，我根本不知道網絡上還有什么——你希望盡可能在車輛邊緣處理掉盡可能多的數據，”Fritz說?！斑@降低了對帶寬的要求。中國的主機廠明白，如果他們一次性從20個高清攝像頭發送數據，即使發生碰撞，他們?nèi)匀豢梢蕴幚磉@些數據，存儲幀，并用AI處理這些幀。他們可以快速地將數據送入AI算法，因?yàn)楝F(xiàn)在他們使用的SoC延遲只有納秒和皮秒級別，而競爭對手有幾個ECU，如果運氣好，這些獨立的ECU之間有幾個兆比特的通信通道。歸根結底，這就像設計SoC一樣來設計汽車?！?/span>

這也使得汽車制造商能夠使用各種處理單元和存儲器，專注于哪里需要最高性能、哪里可以縮減規模、不同功能需要多少能耗，以及這一切的總成本。

“傳統上，這些功能依賴于MPU或DSP，但現在人們越來越有興趣利用GPU來執行其中一些任務，”Imagination Technologies高級產品經理Amir Kia表示?！袄?，在座艙信息娛樂和駕駛顯示屏方面，許多公司已經在使用GPU。開發者認識到GPU的靈活性使其能夠高效地同時處理計算和圖形任務。與其集成額外的加速器，他們認為擴展現有GPU的能力來管理信息娛樂和增強計算性能更有價值，從而減少系統開銷。這種轉變也為在這些系統中使用更小的MPU或最大限度地減少對DSP的依賴開辟了機會?！?/span>

邁向軟件定義汽車

這些變革中的許多都是汽車制造商的基礎性轉變，他們直到過去十年才開始將重點從ECU轉向軟件定義的方法。其好處在于，不同的系統和子系統可以像SoC中的模塊一樣被設計，然后在任何合適的地方以任何合適的方式進行融合。這反過來又使得判斷以下問題變得更加容易：何處需要多少帶寬、需要多大的存儲容量、哪種類型的存儲器在什么地方效果最佳，以及哪些數據具有最高優先級。

“每個人都在試圖轉向更集中的架構，”Kia說。“我們使用了大量分布式ECU，我們想要轉向更集中的基礎架構。一些客戶的平臺計算負載很重，需要處理來自傳感器和顯示器的海量實時數據。一個客戶有6個攝像頭，另一個有8到12個攝像頭，都在同時傳輸數據流。因此，系統內部需要快速交換大量數據，他們正試圖將所有功能整合到一個SoC中來處理這些數據?！?/span>

軟件定義汽車與一系列功能特定的ECU截然不同。雖然不同的系統必須按要求執行其功能，但這些車輛中的中央邏輯也能夠做出涉及多個系統的實時決策。然而，要做到這一點，必須提供正確的數據以便采取行動。

“高分辨率傳感器、AI加速器和安全關鍵型工作負載都匯聚到共享的存儲器和存儲子系統上，如果沒有足夠的帶寬，這些子系統很快就會成為性能瓶頸，”Rambus Silicon IP業務發展總監Adiel Bahrouch說。“如果存儲器無法足夠快地為計算引擎提供數據，芯片利用率就會下降，延遲就會增加，直接影響安全和用戶體驗。分層式存儲器和存儲體系——從超快的片上存儲器到大容量持久性存儲——確保了每個工作負載都能在帶寬、延遲、容量和成本之間取得恰當?shù)钠胶?，最終實現安全、響應迅速且功能豐富的車輛。”

隨著這些架構上的轉變重塑汽車領域，存儲器技術的選擇變得越來越重要。“從L3級向L4級及更高級別演進時，模型的復雜性、精煉度和效率仍然是主機廠關注的焦點，”美光科技產品和系統副總裁Michael Basca指出?！拔覀兌家娺^一些自動駕駛出租車在交通中陷入某些困境的情況，所以很明顯，我們還沒有達到模型可以處理所有各種極端邊緣情況的程度。即使在更高級別，在存儲方面，模型在變得更高效之前，很可能在一段時間內仍然會變得更大。”

在更微觀的層面上，電動化車輛中部署的存儲器類型取決于響應時間的關鍵程度、目標細分市場以及車輛的動力來源。對于純電動汽車而言，更長的續航里程是一種競爭優勢，而用于移動數據的功耗越少，車輛的續航里程就越長。因此，雖然GDDR容量更大，但LPDDR6對于特定功能可能就足夠了。

“LPDDR存儲器最初流行是因?yàn)樗峁┝吮菵DR更高的帶寬，”Cadence硅解決方案集團總監Frank Ferro說，“最初的LPDDR4大約為4 Gb/s。但到了LPDDR6，我們達到了高達14.4 Gb/s的存儲帶寬。這是第一個重要優勢。你獲得了大量帶寬。低功耗當然也很重要。另一個優點是它提供了稍大的存儲容量。LPDDR6的容量不如DDR，但在汽車應用中，隨著我們進入ADAS和AI推理，容量變得非常重要。LPDDR6在存儲容量和存儲帶寬之間取得了平衡，似乎滿足了許多汽車應用的要求?！?/span>

然而，L4級和L5級自動駕駛為此帶來了新的變數?！盀橄冗M(jìn)功能增加片上存儲容量和帶寬的主要權衡在于芯片面積和功耗的增加，這會影響熱管理和可靠性，”新思科技嵌入式存儲IP產品管理總監Daryl Seitzer說?！霸O(shè)計人員必須在性能要求與功耗和面積限制之間取得平衡，通常會利用低電壓操作和架構優化。”

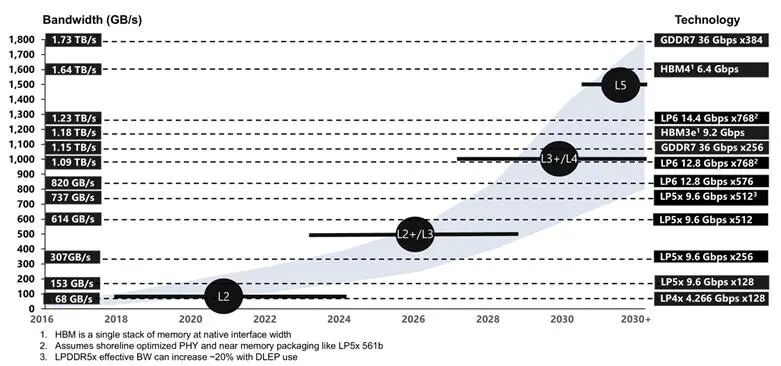

圖1：ADAS帶寬需求。來源：美光科技

此外，隨著語言模型在汽車中變得越來越復雜，用戶發現他們需要更大的存儲容量和帶寬，并正嘗試在成本之間取得平衡?！耙?a href="http://m.sdkjxy.cn/tags/特斯拉/" target="_blank">特斯拉為例，你可能會發現車上用了四顆LPDDR存儲器，”Ferro說。“他們曾想，‘我們可以用更少的GDDR’，但現在他們?yōu)榱巳萘渴褂昧讼嗤瑪?shù)量的LPDDR，因此很多客戶都開始轉向LPDDR6，因?yàn)樗麄儸F(xiàn)在需要那樣的容量（加上LPDDR的其他優勢）。”

高帶寬存儲器（通過硅通孔連接的堆疊式DRAM）由于涉及TSV和振動相關的可靠性問題，目前尚不能用于汽車領域。但由于對高性能存儲器的需求不斷增長，它肯定已經進入了一些公司的視野——在某些情況下，這甚至?xí)誀奚杀靖偷拇鎯Ψ桨笧榇鷥r。

“存儲器行業高度集中，少數幾家頭部廠商占據壟斷地位，其產能與所有其他行業共享，”Yole Group首席半導體分析師Yu Yang表示?！耙虼?，對于有志于轉型的主機廠來說，了解存儲器行業相當關鍵。一個很近的例子就是，由于AI需求、產能轉移以及/或者分銷渠道的投機行為，DDR4存儲器的價格在過去幾個月里飛漲?！?/span>

根據Yole Group的數據，當前汽車應用中存儲器類型和用途的細分包括：

DRAM (LPDDR4/5, GDDR6)：用于 ADAS 域控制器、中央計算、智能傳感器和數字座艙 SoC；

NAND 閃存；

eMMC/UFS：用于信息娛樂、遠程信息處理、ADAS 軟件存儲；

NVMe SSD：用于新興的 L3級以上自動駕駛計算和 EDR/DSSAD 存儲；

SLC NAND：用于遠程信息處理、射頻模塊和高耐久性日志；

NOR 閃存：用于 ADAS 傳感器、網關、區域控制器和 MCU 中的啟動和安全代碼；

其他非易失性存儲器 (EEPROM, FRAM, nvSRAM)：用于校準數據、配置參數和低密度事件日志。

一個常用的經驗法則是：DRAM用于計算，NAND用于數據，NOR用于代碼。

其他存儲器類型

DRAM正變得越來越快，而SRAM仍然是追求最高性能時的首選存儲器。然而，其他類型的存儲器也開始悄然進入汽車應用。

“SRAM支持實時計算任務，而MRAM和RRAM提供高密度、低功耗和持久存儲，使其非常適合無線更新、數據記錄和配置保留，”新思科技的Seitzer說?！斑@些存儲器選擇滿足了汽車行業對最優能效、性能和可靠性的需求?！?/span>

此外，一些數據可以在車輛中進行預處理并本地存儲，然后再發送到云端處理那些對時間要求較低的任務，例如分析車輛行為或車隊中的地圖變化?！皵?shù)據不會立即上傳到云端，而是存儲幾個小時或最多一天，具體取決于使用了哪個云服務商（AWS、Microsoft Azure、Google Cloud），”Cadence Tensilica產品集團汽車產品營銷與管理總監Amit Kumar說。“這些類型的數據流通常先在汽車內部積累，然后在數據倉庫中進行結構化分析?！?/span>

閃存在這方面特別有用?！伴W存（非易失性、長期存儲）在ECU和中央控制器中仍然很常見，”Seitzer說?！胺且资源鎯ζ骺稍谲囕v整個生命周期內保留數據，為固件、日志和安全資產提供持久存儲。對外部芯片數據的訪問利用eMMC和UFS等接口，對于高帶寬應用則使用PCIe。通過加密、認證和遵守汽車安全標準來確保安全性?！?/span>

每個主機廠都會根據廣泛的選擇和目標市場來決定自己的存儲器和存儲架構。

“來自外部攝像頭的錄像，以及（如果啟用的話）來自座艙攝像頭的錄像，可用于‘車隊學習’，以改進自動駕駛和全自動駕駛功能——這些通常是捕捉與碰撞或氣囊彈出等安全事件相關的短片，”Keysight EDA SDV產品線經理Carrie Browen說?！袄?，特斯拉描述了不同的類別，如‘自動駕駛分析與改進’和‘路段數據分析’，用于訓練和完善駕駛輔助及導航功能。一些數據，如行車記錄儀錄像和哨兵模式存儲（用于監控停車周圍威脅），除非你明確允許分享，否則是在車上本地處理的。實際上，數據一部分存在于車輛上，一部分存在于支持AI訓練、服務和運營的特斯拉控制的數據中心（及合作伙伴設施）中?！?/span>

如今，高速DRAM通常用于近計算存儲，而閃存和其他非易失性存儲選項則提供數據備份和冗余。但這些界限正開始變得模糊。

“未來的架構將通過使用更多的混合存儲層級來獲得更大的靈活性，這些層級將傳統的DRAM和閃存集成在單個模塊或封裝內，”Browen說?！皩τ谟糜贏I改進的攝像頭和傳感器數據，標注和審查工具允許授權員工和承包商查看短片和圖像，以對物體和駕駛場景進行注釋。關于過去標注操作的媒體報道描述了此類界面，但沒有披露其確切的技術棧?！?/span>

結論

汽車正變得越來越復雜，成為集成了越來越多存儲器類型和處理單元的“系統的系統”，并需要更新更好的數據傳輸和存儲方式。

“包括信息娛樂和ADAS在內的車載計算需求，對存儲帶寬和容量的要求越來越高，”Keysight EDA存儲解決方案項目經理Randy White說?！盎谲囕d推理（而非云端）的低延遲確保了實時處理和對任務關鍵型時序的要求。”

這些都是通往全自動駕駛道路上的墊腳石。考慮到這項技術的發展軌跡，全自動駕駛很可能在不久的將來實現。

作者介紹

Ann Mutschler是Semiconductor Engineering的高級執行編輯
