ETM（電氣法）測結溫已經成為功率器件測結溫的常規方法，通過對結溫的高頻采樣，可以獲得結溫變化的瞬態數據，可以得到一個溫度隨時間的變化曲線，而這條曲線反應的就是被測器件所在的電子設備的固有的熱特性，這條曲線也可以變成結構函數，通過結構函數的測量，可以對器件的散熱路徑做精確的分析。從而在實際的工程應用當中，我們能夠?qū)Y(jié)溫的估算，可靠性，能力和性能等等做客觀的評價。

現有的車規級可靠性測試標準，被普遍應用的功率半導體器件可靠性測試標準有兩種，即AQG-324與AEC-Q101，功率循環（Power Cycling）的原理：通過間隙導入加熱電流使芯片在發熱和降溫之間反復循環，不斷的造成器件內部溫度不均勻分布，結合器件封裝材料物理特性的差異（例如熱膨脹系數CTE）造成器件內部的互聯結構的逐漸老化，從而最終造成器件的失效。實驗過程中，通過測試器件熱阻參數的變化是否損壞。如果發現器件正向?qū)妷旱耐蝗簧咔闆r，則表明器件內部的鍵合線發生了脫落或者斷裂的情況。如果熱阻參數升高，則表明器件在散熱路徑上出現損傷。

可見熱阻值的變化是功率循環中的重要判據，而功率器件的結構函數的漂移可以精確顯示熱阻的變化值，因此，在功率循環實驗中，必須先測量結構函數。

Si器件和SiC器件的結構函數是比較容易測量的。當我們測量HEMT結構函數的時候，還是發現了一些問題。

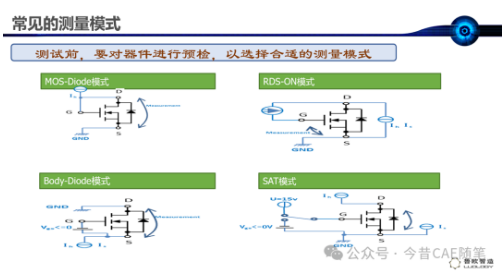

通常測量結構函數的方式有四種，如下圖。

Mos-Diode模式，正向加熱，正向測溫，在Si MosFET器件中，通常把G和D短接，而對于IGBT，一般選擇把門極電壓設置成最大或者一個特定值，在這樣的模式下，Si器件的電壓和結溫之間成一一對應的關系，從而能很好的測出結構函數。SiC器件不能用這種模式測量，因為在這種模式下，SiC器件的結溫和電壓不存在一一對應的關系。

Body-Diode模式，反向加熱，反向測溫。即把門極電壓關斷，測寄生二極管的電壓，這電壓值和結溫之間也存在一一對應的關系，從而導出結構函數。這種模式的優點在于適合Si Mos、SiC Mos及IGBT，缺點是因為發熱的部位是寄生二極管，和實際工作時的熱源存在細小的差異，而且寄生二極管很脆，不適合做功能循環實驗。

RDS-on模式，正向加熱，用Vgs測溫，功率的加載是固定的。我們實際加熱的時候，由于電流不變，電壓隨溫度的變化而變化，因此實際的加熱功率是變化的。我們通過調節門極電壓的方式，讓器件的導通電壓保持不變以得到恒定的加熱功率，而這時，門極電壓的變化和結溫之間，同樣存在一一對應的關系。這種方式不適合測第三代半導體。

SAT模式，正向加熱，反向測溫。加熱時用溝道加熱，測溫時，把門極電壓瞬間從全導通到全關斷（比如從+15V變成-9V），用反向二極管的測溫特性來測量結溫。這種方式常用于SiC器件的功率循環實驗。

我們在HEMT器件上應用這四種方式時，發覺不能應用。

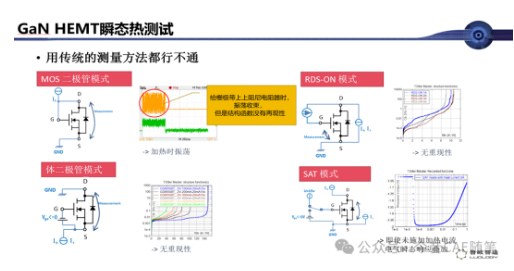

在Mos Diode模式下，測試的電壓信號有很大的振蕩，在柵極上加電阻可以使振蕩變小，但結構函數重現性不好，RDS-on模式和體二極管模式的結構函數也無重現性，SAT模式下，未加熱也會出現類似于加熱的瞬態響應。上述測試結果說明，在這些模式下，電學法測這樣的HEMT器件的結溫，不合適。

HEMT器件是高頻器件，其發熱的機理主要是開關損耗導致，而在熱測試的時候，我們無法加載開關損耗來加載功率，而把導通損耗提升到開關損耗級別，由于HEMT的導通電阻相對較小，要想獲得一定的加熱功率，需要提升加熱電流，這又會導致引線無法承受。HEMT是一種異質結場效應晶體管，振蕩，測試噪聲等等因素，我們綜合考慮器件的本身特性，規避一些不合理因素，嘗試尋找合適的熱測試參數和熱測試方法。

對一些HEMT器件做測試，發覺還是可以找到一些辦法來測出HEMT器件的結構函數。

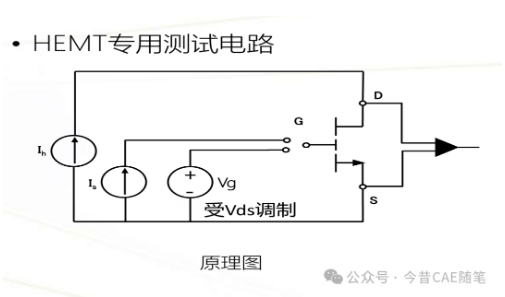

對于某種D-mode HEMT器件，我們加熱時，控制門極電壓以獲得較高的Vds，這樣即使在相對較小的電流下，也能獲得一定的加熱功率。加熱回路如下圖：

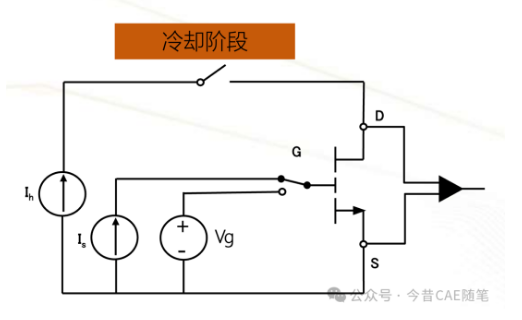

測試是為了避免振蕩，我們選擇用GS之間的肖特基二極管特性來測溫，測溫回路如下圖：

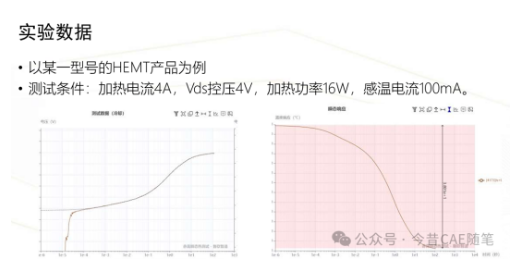

實際測試中，我們用這種方法，選擇合適的參數，所測試的數據還是比較理想的。

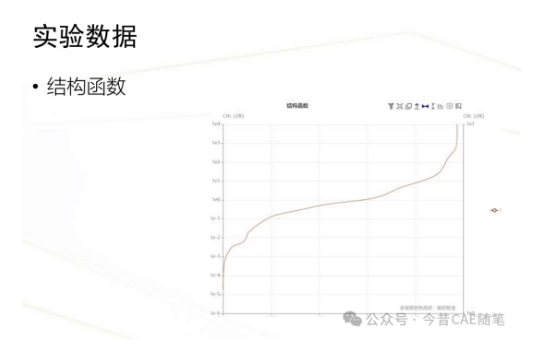

結構還是也比較理想，重現性也不錯。

這種方式需要對測試設備做一定的二次開發，而且我們發覺這種方式也未必適合所有的HEMT器件。

而E-mode存在另外一種測試方式，加熱和測溫均用溝道，為了減小振蕩，嘗試加大測試電流，因為HEMT的器件導通電阻小，即使在很大的測試電流下，其發熱依然非常小，這種方式要求設備可以提供比較大的測試電流。

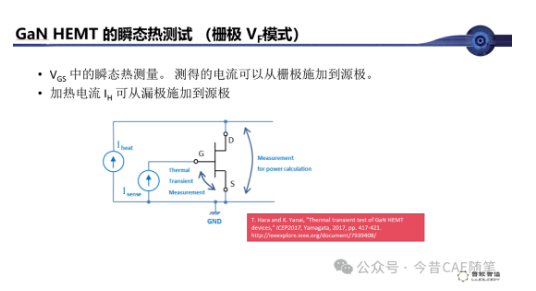

一些HEMT器件，也有用門極的漏電流來測試，測試電流是uA級。加熱時，用體二極管，及從漏極到源極加載加熱電流，而測試時，用從柵極到源極的電流去測Vgs。

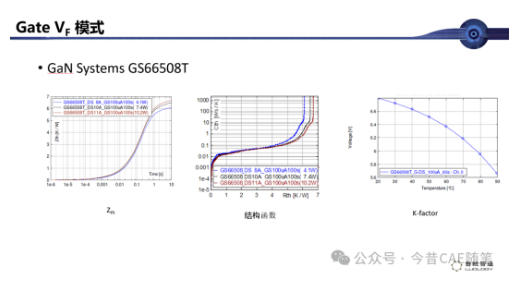

K系數，測試數據，和結構函數

我們還測過還有一些Cascode器件，可以用SAT模式，Vgs固定在10V，加熱電流Ih和被測電流Is可以從漏極施加到源極。

可見HEMT器件的熱測試，并沒有一個統一的標準，實踐中，我們也只能根據器件去探索和嘗試一種比較可行的測試方式，這通常需要對設備進行定制和開發。而在HEMT的功率循環實驗中，首先要解決的是結構函數的測試問題，再決定如何把功率循環和結構函數測試這兩種功能做進一步的集成，目前整個行業并沒有成熟的設備支持所有HEMT器件的瞬態熱測試和功率循環。從工程角度出發，基于現在的經驗，我們需要做大量不同樣品的測試，嘗試探索共性的原理和方法，獲得可信的數據，標準化樣品和對應的測試模式，從而逐步形成行業認可的測試標準。
