1995年12月，JEDEC JESD51-1應運而生。這款標準規范了半導體電子器件結溫的電學測溫法（Electrical Test Method，ETM）的使用，并提出了兩種測試方法——動態法（Dynamic Mode）和靜態法（Static Mode）。

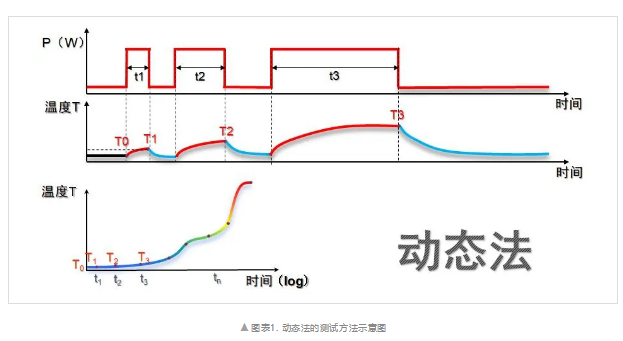

動態法的工作原理是通過向被測器件施加不同長度的脈沖加熱功率（脈沖時長一般由短到長），使器件產生溫升，并在每個脈沖結束后切換回感溫電流（用于采集溫敏電壓計算溫度的小電流）采集一個溫度點。大電流關斷到采集溫敏電壓的延時（電流切換瞬間會有較大的電壓波動，采樣需在這之后進行，因此需要設置采樣延時），大多數是根據經驗值對不同測試對象進行適配。

而靜態法是將測試器件加熱至穩態后，快速切斷加熱電流，同時對待測器件通入感溫電流。之后，器件會在熱沉的作用下降溫，直到與熱沉的溫度相同。整個降溫過程的溫敏電壓變化會被全部采集，將K系數帶入即可得到結溫的整個降溫過程的溫度變化。靜態法的溫敏電壓的采集有一個關鍵要點，就是采樣頻率的連續變頻技術。在加熱電流關斷初期，器件的芯片內部的溫度急劇變化，通常需要MHz的采集頻率才能滿足測試需求。但是隨著熱傳遞到時間常數較大的外層時，溫度隨時間的變化速度會漸漸趨緩，此時過高的采樣頻率反而會導致測試數據量過剩冗余。比如，在連續1MHz頻率采樣的情況下，1秒鐘的采集數據就可以達到約2MB的大小，一次瞬態熱測試的數據量就能達到數百MB以上，非常不利于數據的儲存、傳輸和管理。除此之外，在結構函數的計算過程中，不論是時間還是時間常數都是自然對數冪次方，勻速采樣在對數軸上的數據密度分布反而是不均勻的，因此導致給后期數據處理帶來不良影響。而連續變頻技術使得溫敏電壓的測試在不同量級的時間域里實現連續變頻采集，大大縮小了數據的體量，而且滿足了采集點在對數時間軸上的均勻分布，很好地解決了以上問題。

2010年11月，JESD51-14問世，對靜態法（冷卻測試法）進行了進一步的優化，并將其推薦為標準方案，而動態法并未提及，其原因是動態法存在一些難以忽視的問題。首先，從上面的兩幅過程圖中，我們可以發現靜態法只需要加熱至一次穩態即可，但動態法需要多次脈沖加熱，最后一個脈沖仍需加熱至穩態。在測試時間上，靜態法僅需一次脈沖的時間就能得到數據點非常密集的溫度變化曲線，而動態法需要的測試時間更長，但得到的數據點卻很稀疏。

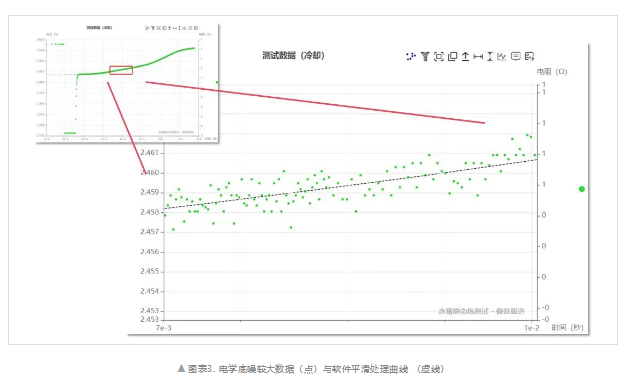

第二，使用電學法測量器件結溫時，電學底噪無法避免。由于動態法每次脈沖后只采集一個點，因此數據精度受電學底噪影響顯著。反觀靜態法，它整個降溫過程以最高一兆赫茲速度采集若干個點，之后在軟件中進行平滑處理，可顯著降低電學底噪帶來的影響。

第三，在進行熱測試時，加熱電流切換回感溫電流后，短時間內的電壓變化不只是受溫度影響，還受到電學因素的影響，產生很大的波動。我們將這段時間的數據稱為開關噪音，這些數據不能真實反應器件的溫度。在動態法中，電流切換后只采集一個點，并且需要設置一個延遲時間，來確定這個點何時采樣。如果設置的延遲時間過短，則采集到的數據可能為開關噪音，導致數據嚴重不合理，產生巨大的誤差；如果設置時間過長，由于溫度變化初期，結溫變化非常劇烈，所以Tj（器件結溫）降低較大，導致采集得到的Tj偏低。而靜態法能夠連續記錄電流切換后的全部數據，可以明顯地觀察到電壓受到電學影響帶來的變化。并可以借JESD51-14標準中的方法進行補償計算，通過外插得到關斷瞬間的準確的Tj。

對于瞬態熱阻的測試除了獲得高精度的結溫變化數據，還需要穩定精準的加熱功率的數值。當加熱電流流經器件時，其兩端的電壓會隨著Tj的變動而不斷波動，進而使得加熱功率也隨時間發生變化。由于這種動態變化，動態法在采集每個脈沖時的加熱功率都會有所差異，換言之，加熱功率測試值會出現不同程度的誤差。然而，靜態法則采取了不同的策略。它先將器件加熱至熱穩態，再從中捕獲一個穩定的功率值。這樣，靜態法為后續的數據分析提供了一個更為準確和可靠的功率數據。

綜上所述，從多個方面考量，JESD51-14標準中推薦的靜態法顯然更加適宜。無論是從采樣點數的密集程度，還是電學底噪對數據采集精度的影響，亦或是電流切換對數據采集的干擾，靜態法均展現出其優越性。尤為關鍵的是，靜態法在采集功率的準確性方面表現突出，為數據分析提供了更為可靠的基礎。因此，綜合各方面因素，對于瞬態熱測試而言，靜態法無疑是更合適的選擇。
