在筆記本顯示、AI終端及高分辨率屏幕快速發展的背景下，eDP（嵌入式顯示接口）對內部高速互連提出了更高要求。基于32Gbps/lane傳輸能力的極細同軸線束（micro coaxial cable）正逐步成為主流方案，其中以CABLINE-VS體系為代表的線束與連接器組合，已廣泛應用于高端顯示連接場景。

一、I-PEX 82290-100B-02-D極細同軸線束方案解析

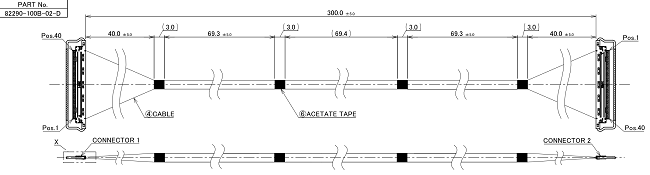

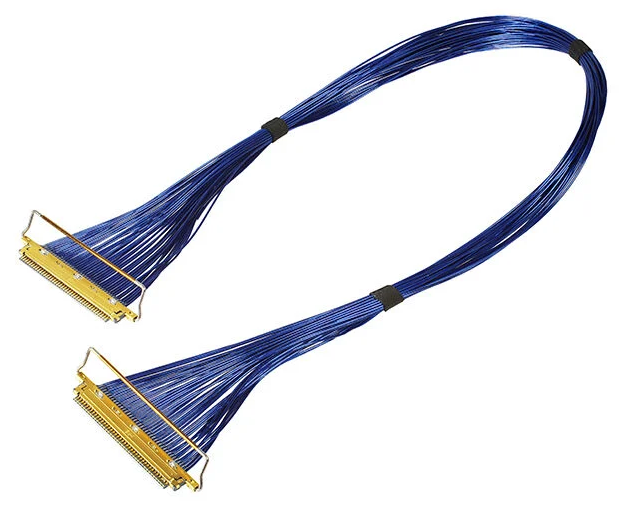

I-PEX 82290-100B-02-D屬于標準評估級極細同軸線束，采用40Pin + 40AWG micro coax + 300mm長度 + 1-N結構設計，主要用于高速信號測試與eDP屏線驗證；該結構的核心優勢在于：
(1). 40AWG極細同軸結構：有效降低傳輸損耗，適配高速差分信號，
(2). 300mm長度設計：覆蓋筆記本主板到屏幕的典型距離，
(3). 1-N測試接點定義：便于SI性能評估與調試；
在32Gbps高速傳輸場景下，這類線束可穩定支持DisplayPort UHBR、USB4等協議，對信號完整性（SI）和電磁干擾（EMI）控制具有明顯優勢。

二、核心連接器20454-240T解析（線束關鍵組件）

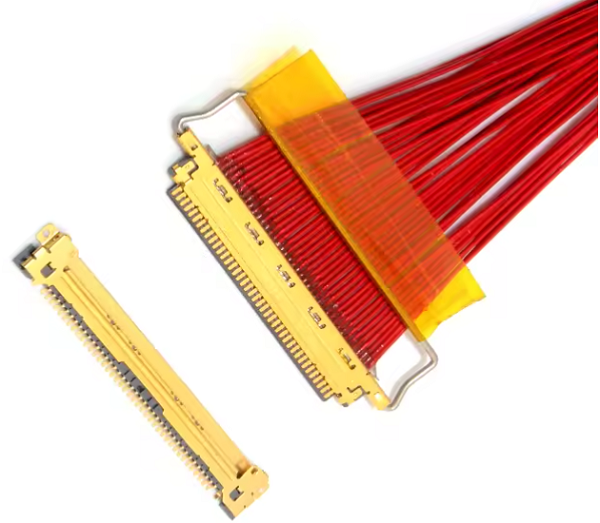

該線束通常搭配CABLINE-VS系列插頭外殼**20454-240T（40Pin）**使用，其屬于標準plug housing（插頭端結構件）；其關鍵技術特點包括：
(1). 0.5mm Pitch設計：滿足高密度布線需求，
(2). 水平插接結構（Horizontal mating）：適用于超薄設備，
(3). 機械鎖結構（Lock bar）：防止脫落與誤插，
(4). 支持36~44AWG極細同軸線；
在系統架構中：
(5). 20454系列 → 插頭端（線束側），
(6). 20455系列 → 板端座子（PCB側）；
這類組合構成了典型的eDP屏線高速連接鏈路。

三、極細同軸線束在eDP屏線中的應用優勢
在實際工程中，極細同軸線束相比傳統LVDS或FPC方案具備明顯優勢：
3.1、更高帶寬能力：支持32Gbps/lane高速信號，
3.2、更優信號完整性：同軸結構天然抗干擾，
3.3、更薄結構設計：適用于輕薄筆記本，
3.4、更強可靠性：機械鎖連接器防脫落；
因此，在高端筆記本、電競屏、Mini LED顯示等場景中，CABLINE-VS類線束已經成為主流eDP連接方案。

四、選型和兼容與替代方案參考及建議
在實際項目選型中，建議從以下幾個維度進行評估：
4.1、連接器選型匹配：
標準方案：20454-240T（40Pin）+ 20455-040E系列，
注意Pin數（20/30/40/50）與PCB設計匹配；
4.2、線材規格選擇：
推薦：40AWG micro coax（行業測試基準），
長度建議：100 / 200 / 300mm（200mm為SI參考長度）；
4.3、兼容與替代方案：
同系列替代：CABLINE-VS II（全屏蔽版本），
兼容品牌：JAE / Hirose / Aces 等0.5Pitch高速方案，
替代關鍵點：Pin定義一致、SI性能（Insertion Loss / Crosstalk）匹配、機械鎖結構兼容；
對于整機廠而言，建議優先選擇可共用PCB Layout的連接器體系，降低切換成本；同時，針對82290-100B-02-D這類標準評估線束，我們也可提供完全兼容的極細同軸線束組件替代方案，在保證性能的前提下實現成本與交期優化。

在32Gbps高速傳輸時代，極細同軸線束已成為eDP屏線的核心解決方案，而I-PEX 82290-100B-02-D作為標準評估線束，為系統設計提供了重要參考模型。結合20454-240T連接器的高密度與高可靠性設計，可構建穩定、高速、低損耗的內部互連體系，是當前高端顯示設備不可或缺的關鍵技術路徑。
