分布式能源大規模并網而來的全新挑戰——孤島效應是什么？

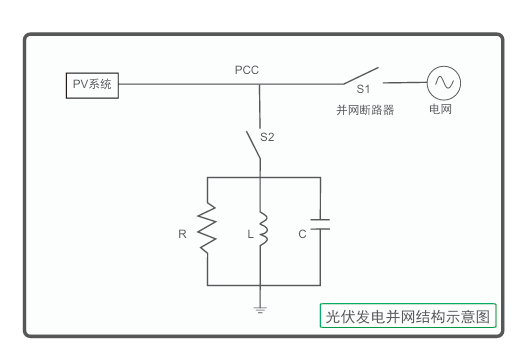

想象一下，當公共電網因故障或檢修而暫時中斷供電時，如果分布式光伏系統仍在持續發電，并獨立地向局部區域的負載供電，此時，這部分區域就形成了一個脫離大電網的“孤島”。

它不僅可能導致電網檢修人員在不知情的情況下觸及帶電線路，造成嚴重的觸電事故；還可能因為孤島內部電壓、頻率的嚴重偏離，對分布式電源設備本身及用戶側的敏感負載造成不可逆的損壞。

更危險的是，當大電網恢復供電時，如果孤島未能及時、同步地脫離或并網，巨大的沖擊電流可能引發電網二次跳閘，甚至導致大面積停電。

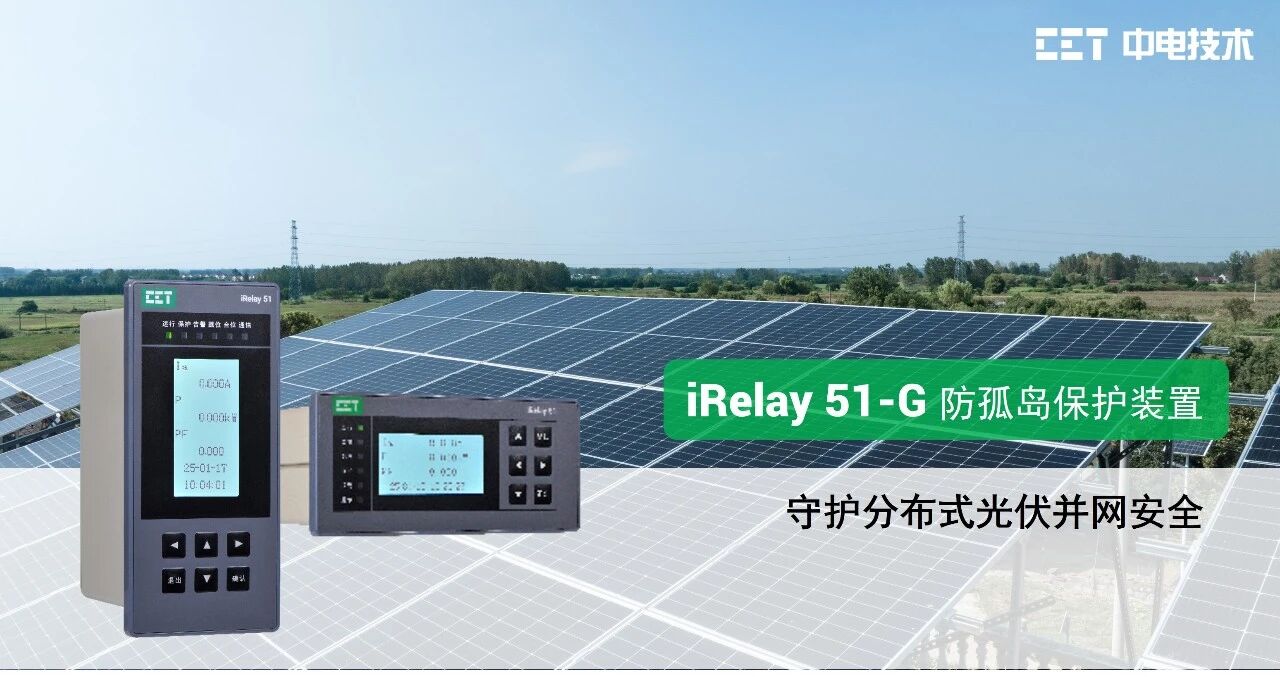

在這樣的背景下，CET中電技術憑借其在電力保護領域的深厚積累，推出了專為分布式電源并網安全設計的——iRelay 51-G防孤島保護裝置。集成了多項保護功能，確保分布式電源并網系統的安全可靠。該裝置主要應用于400V分布式電源并網系統，作為后備保護，廣泛適用于光伏、風力發電、儲能系統以及微電網等多種場景。

當孤島效應發生時，能夠快速、精準地識別并切除孤島電源，從而有效保障電網檢修人員的人身安全，保護分布式電源設備及用戶側負載免受損害，并維護整個電網的穩定運行。

其核心保護功能猶如一道道堅不可摧的防線：

頻率保護（低頻/高頻/頻率突變）：孤島狀態下，由于電源與負載的瞬時功率不平衡，系統頻率會迅速偏離額定值。iRelay 51-G能夠精確監測系統頻率，一旦檢測到頻率過高、過低或頻率突變，便會立即動作，切除孤島。

電壓保護（低壓/過壓/電壓畸變率）：孤島運行時，電壓的穩定性會受到嚴重影響。iRelay 51-G不僅能監測電壓的幅值（過壓、低壓），還能分析電壓波形的畸變率，確保在電壓異常時及時響應。

電流保護（速斷/限時速斷/過流/反時限過流/零序過流）：這些保護功能協同作用，能夠全面應對孤島狀態下可能出現的各種過電流情況，無論是瞬時大電流還是持續性過載，都能提供快速而可靠的保護。

逆功率保護：此功能至關重要，它確保在電網停電時，分布式電源不會向電網反送電，從而徹底消除對電網檢修人員的威脅。

有壓自動合閘：當公共電網恢復正常后，iRelay 51-G能夠智能判斷電網狀態，并在滿足并網條件時，安全、平穩地引導分布式電源重新并網，避免對電網造成沖擊。

除了強大的保護功能，iRelay 51-G還具備高精度測量與計量能力，可實時監測相電壓、線電壓、相電流、頻率、有功/無功功率、功率因數等全電量參數，并支持雙向有功/無功電能計量，為能源管理和故障分析提供詳實的數據支持。

在智能記錄與通信方面，iRelay 51-G堪稱一個“黑匣子”。它能存儲多達256條事件記錄，詳細記錄裝置的動作情況和故障信息；同時提供8條故障錄波記錄，能夠以波形圖的形式還原故障發生時的電氣量變化，為故障診斷和原因分析提供寶貴依據。通過RS-485通信接口和Modbus-RTU協議，iRelay 51-G可以無縫接入上位機監控系統（如SCADA、EMS），實現遠程監控、參數設置和數據管理，大大提升了運維效率。

CET中電技術在iRelay 51-G的設計上充分考慮了現場應用的便捷性和可靠性。其小巧靈活的尺寸，并提供豎版和橫版兩種安裝方式，使其能夠適應各種復雜的安裝空間，無論是緊湊的并網柜還是分散的戶外箱變，都能輕松部署，大大降低了工程難度和成本。

在運行可靠性方面，iRelay 51-G表現卓越。它嚴格遵循并符合多項國家電磁兼容性（EMC）標準（如GB/T 14598.26），確保在工業現場復雜的電磁環境下，能夠穩定可靠運行，有效減少誤動作，保障系統的連續性。
