前 言

4月初，我們發布了一篇關于阻抗的基礎解析。 Samtec阻抗科普系列一 | 阻抗原理解析 ，我們探討了什么是阻抗，以及它在高頻信號領域?yàn)楹稳绱酥匾?/p>

我們發現，阻抗不僅僅是電阻那么簡單，它其實定義了交流電是如何與導體周圍的電場和磁場相互作用的。在這一步，我們將看看工程師們是如何通過精心設計線纜和連接器來控制阻抗的。

掌控阻抗對于為最新汽車?yán)走_(dá)和ADAS（高級駕駛輔助系統）提供動力的射頻系統至關重要。

——從電流到電磁場

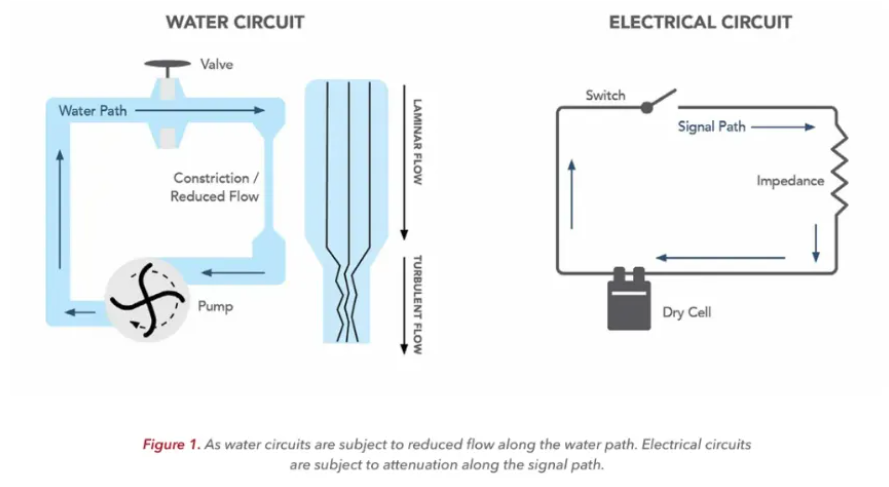

當我們想到電信號時，很容易想象 電子像水管里的水一樣在導線里奔涌 。這個類比對于直流電來說還挺管用，但在射頻頻率下就完全行不通了。真正的“重點”發生在導體周圍的電磁場里，而不是金屬本身。 承載數據或信號的能量是被限制在中心導體和屏蔽層之間，由中間的介質引導傳輸?shù)?/strong> 。

正是介質的特性，包括 其厚度和介電常數 ，定義了阻抗。如果我們加寬間距或者改變介電常數，阻抗就會隨之改變。材料、幾何結構和信號之間的關系非常微妙，如果不在信號路徑的每一個過渡點都維持好這種關系，很容易就會出問題。

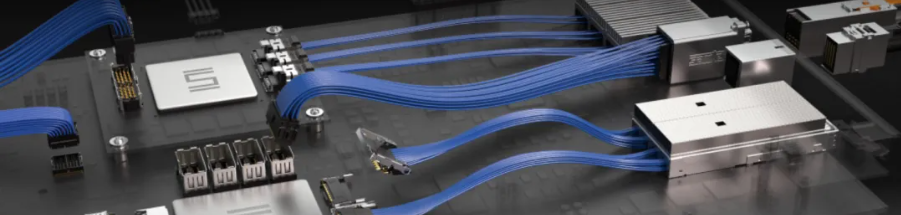

這就是為什么連接器是每個設計中的關鍵要素，以及它們?yōu)楹瓮瑯?容易成為麻煩的源頭 。

——為什么連接器會讓事情變復雜？

在直流或低頻情況下，連接器的任務很簡單：建立安全的電氣接觸并傳導電流。 但對于射頻而言，連接器本身就是傳輸線的一部分 。幾何結構上的每一個微小變化： 無論是凸起、間隙還是錯位 ，都會改變內外導體之間的關系。一旦這種情況發生， 阻抗也就變了 。而當阻抗發生變化時，信號就會 “反抗” 。

想象一條規劃良好的高速公路突然收窄成單車道。交通堵塞，壓力積聚，進而產生反射。

在射頻線纜中，結果不是憤怒的司機，而是 向信號源回傳的反射波 。這種反射會產生所謂的 駐波 ，工程師使用電壓駐波比來衡量其嚴重程度。一條沒有反射的完美線路，其電壓駐波比為 1:1 。但是，如果因?yàn)檫B接器設計不當或壓接工藝糟糕而引入了 阻抗不匹配 ， 電壓駐波比就會升高 。這會導致 失真和功率損耗 ，在高功率系統中，甚至可能導致 硬件損壞 。

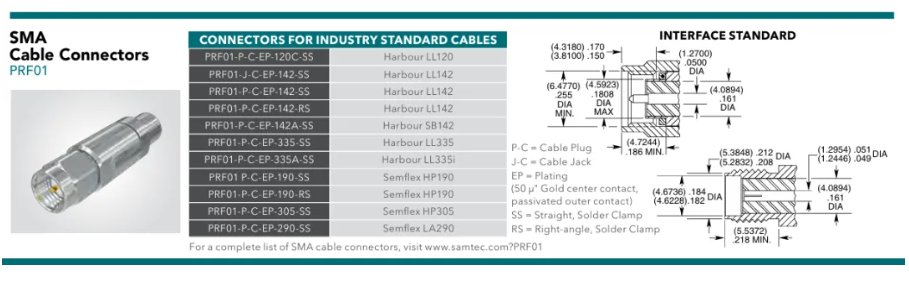

——制造精度

如果說控制阻抗的關鍵在于幾何結構，那么連接器設計就必須是一項追求精度的工程。在微波或毫米波頻率下， 微小的尺寸誤差或不平整的表面都會產生巨大的影響 。這就是PIM（無源互調）變得重要的地方。無源互調是指由金屬表面的微觀缺陷或污染產生的干擾信號。

PIM并非由故障電子元件產生。它源于信號鏈的物理特性， 包括異種金屬、微小間隙甚至污垢引起的非線性效應 。接觸表面越清潔、越一致，無源互調就越低。高性能射頻連接器需要經過精密的加工、電鍍和檢測流程，以確保能滿足這些要求。這也是為什么安裝工藝如此重要。一個松動的連接瞬間就能破壞所有的精度。

——插入損耗

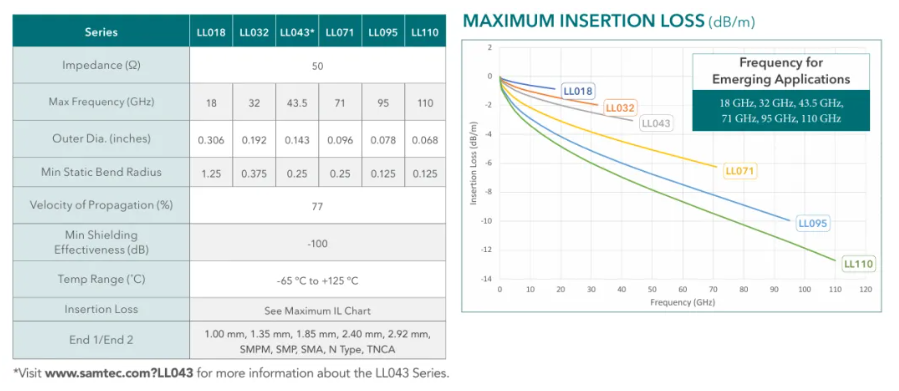

即使電壓駐波比完美且PIM很低，每個連接器仍然會引入一些插入損耗，即信號通過時的 功率衰減 。這種損耗由多種因素造成：金屬導體的電阻、介質吸收、輻射以及現實設計中不可避免的微小失配。

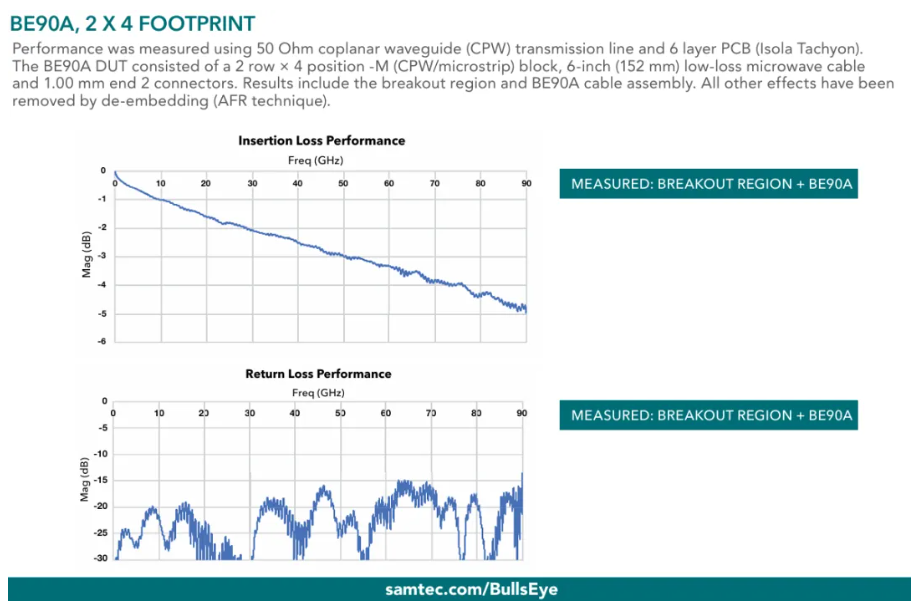

雖然單個連接器可能只消耗零點幾分貝，但 信號損耗是累積的 。一條包含多個連接器的長射頻鏈路，在信號到達接收器之前可能會損失大量功率。這就是為什么工程師們極力最小化每一比特的插入損耗，尤其是隨著頻率攀升至數十吉赫茲的時候。

——更短的波長，更大的挑戰

高頻信號對于許多最新技術至關重要， 從5G和衛星通信到最新的汽車?yán)走_(dá)和ADAS應用 。隨著頻率增加，信號的波長會變短。這意味著 需要更小的線纜和連接器，公差要求也必須比以往任何時候都更嚴格 。0.1毫米在直流下可能無關緊要，但在40 GHz下，它就變成了一個重大的設計變量。

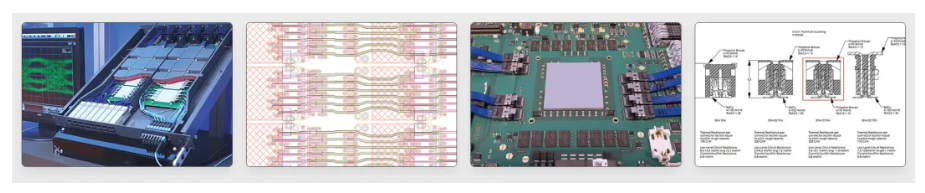

有效地控制阻抗需要一種 貫穿從PCB連接到天線終端的整體設計哲學 。材料的選擇、幾何結構、電鍍和組裝都會影響信號的傳輸方式。一個匹配良好的系統，就是每個組件都像同一條連續傳輸線的一部分那樣工作，沿途沒有任何意外。

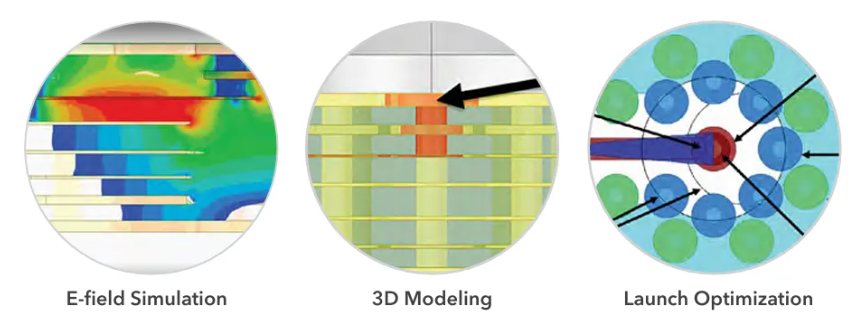

理解信號完整性原理是高性能射頻設計的基礎。在本系列的最后一部分，我們將探討為什么不同的阻抗值很重要，以及這些選擇如何定義現實世界系統的行為和性能，請持續關注我們~
