一、產品綜述

在開關電源、充電器、適配器、顯卡及各類需要高精度電壓基準與穩壓反饋的系統中，穩定、精準、低噪聲的電壓參考是保證電源精度的核心。傳統齊納二極管方案精度差、溫漂大、輸出阻抗高，難以滿足高精度穩壓與反饋需求。

WD431 是一款可調精密三端并聯穩壓器，輸出電壓可在 2.5V–36V 連續設定，具備高熱穩定性、低溫度系數、低輸出阻抗與快速導通特性，提供 0.4%/0.8% 雙精度檔與四種封裝選擇。芯片以高精度、寬可調、低噪聲、全溫穩定，為各類電源系統提供高性價比基準與穩壓方案，廣泛適配充電器、開關電源、適配器、顯卡及精密電壓基準等對精度與穩定性要求嚴苛的場景。

二、核心特性與落地價值

1. 寬范圍可調輸出，設計靈活度極高

WD431 輸出電壓可通過外置電阻在2.5V（基準）至 36V之間任意設定，單顆芯片覆蓋多路電壓需求，替代多顆固定穩壓管，簡化 BOM 與電路設計，適配各類電源反饋與基準場景。

2. 超高精度與低漂移，穩壓更精準

基準電壓精度最高0.4%，典型值 0.15%；全溫范圍基準電壓變化低至4.5mV，溫度系數20ppm/℃，輸出阻抗僅0.15Ω，保證全工況、全溫度下電壓精準穩定，顯著提升電源輸出精度。

3. 低噪聲與快速響應，系統更穩定

具備低輸出噪聲與快速導通特性，動態響應快，可穩定驅動容性負載，有效抑制電源紋波與干擾，提升環路穩定性，特別適合 PWM 開關電源的高精度反饋。

4. 寬電流與寬溫范圍，可靠性更強

支持1mA–100mA陰極電流，滿足不同驅動需求；工作溫度 **-40℃~125℃**，覆蓋工業級與車載級嚴苛環境，長期運行穩定性優異，降低系統故障率。

5. 多封裝兼容，量產適配性強

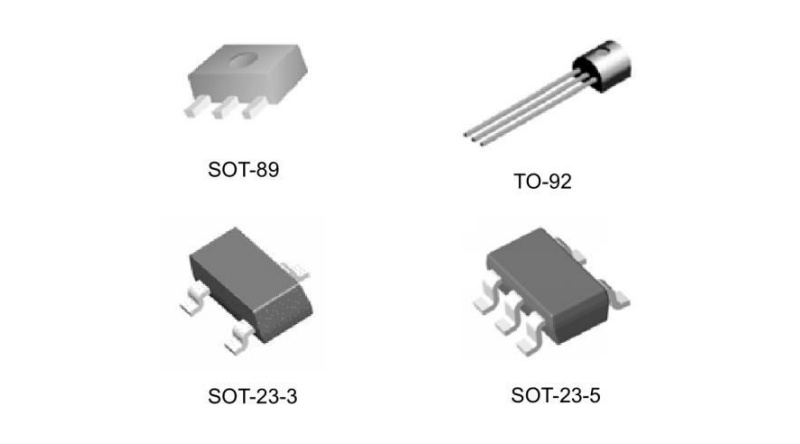

提供TO-92、SOT-23-3、SOT-23-5、SOT-89四種封裝，兼容插件與貼片生產，滿足消費、工業、便攜不同空間與散熱需求，引腳與行業標準 TL431 完全兼容，直接替換無需改板。

6. 極簡外圍，應用門檻極低

外圍僅需 2 只電阻即可設定輸出電壓，無需復雜輔助電路，開發周期短、調試簡單，可直接用于穩壓源、電流源、電壓基準、過壓保護等多種拓撲。

三、典型應用場景

1. 開關電源與適配器

用于充電器、電源適配器、LED 驅動等的反饋穩壓與誤差放大，精準控制輸出電壓，提升電源精度與動態響應，降低紋波噪聲。

2. 顯卡與消費電子電源

適配顯卡、主板、機頂盒等內部電源反饋，高精度、低噪聲特性保證核心供電穩定，提升系統性能與可靠性。

3. 精密電壓基準源

作為儀表、變送器、ADC/DAC 的高精度電壓基準，替代齊納二極管，提供更低溫漂、更高精度的參考電壓，提升測量與信號處理精度。

4. 工業與通用電源系統

用于工業電源、通信電源、電池管理的穩壓、過壓保護、恒流源等功能，寬溫、寬電流、高穩定性滿足長期可靠運行需求。
